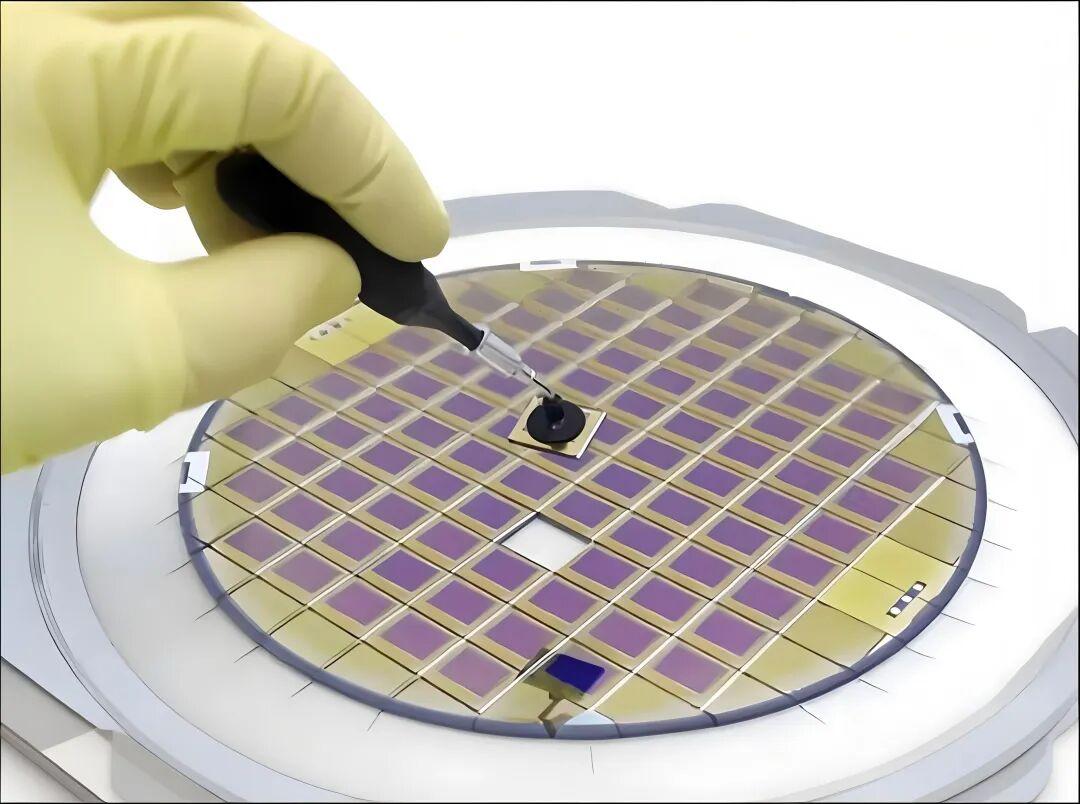

“光刻胶”作为芯片生产中不可缺少的材料，掌握着全球光刻胶市场的日本，日本在光刻胶（Photoresist）领域的技术实力和行业地位，可以用一句话概括：
“全球高端光刻胶市场，日本企业说了算。”
日本也企图一直用光刻胶来限制我国半导体工业，试图重演之前给韩国断供卡脖子的历史重演在我国电子工业身上。一起来了解一下，日本在光刻胶工业上究竟有多强？？？
一、市场份额：近乎垄断
根据SEMI（国际半导体产业协会）、TECHCET（材料市场分析机构）及中国电子材料行业协会的最新数据（截至2025年）：
光刻胶类型 | 日本企业全球市占率 | 主要日本厂商 |
g/i-line 光刻胶（成熟制程） | ≈70% | 东京应化（TOK）、信越化学（Shin-Etsu） |
KrF 光刻胶（248nm，90–130nm节点） | ≈85% | JSR、东京应化、信越化学 |
ArF 光刻胶（193nm，65–7nm节点） | >90% | JSR、信越化学、东京应化 |
EUV 光刻胶（<7nm，先进制程） | ≈95% | JSR、信越化学（与IMEC、ASML合作） |
✅结论：
在高端光刻胶（ArF、EUV）领域，日本企业合计市占率超90%；
全球前五大光刻胶厂商中，日本占四席（JSR、信越、东京应化、富士电子材料）。
二、技术壁垒：为何难以复制？
1. 分子级纯度控制
光刻胶需达到 ppt级（万亿分之一）杂质控制；
金属离子（Na⁺、K⁺、Fe³⁺等）必须 < 1 ppb，否则导致芯片短路；
日本企业拥有超纯溶剂合成与纳米过滤技术，中国目前尚难稳定量产。
2. 树脂合成技术
ArF/EUV光刻胶的核心是丙烯酸酯类共聚物树脂；
分子量分布（PDI）需控制在 1.2–1.5，偏差0.1即影响分辨率；
JSR、信越掌握活性自由基聚合（RAFT）等专利工艺，可精准调控链结构。
3. 光敏剂（PAG）
EUV光刻胶需高效吸收13.5nm极紫外光；
日本企业（如JSR）开发出金属氧化物PAG（如Hf、Zr基），灵敏度比传统有机PAG高10倍；
相关专利被严密保护，核心配方不对外公开。
4. 与光刻机协同优化
日本光刻胶厂商与ASML、尼康、佳能深度绑定；
光刻胶参数（黏度、表面张力、曝光阈值）与光刻机光学系统匹配；
客户一旦采用某家光刻胶，切换成本极高（需重新验证整套工艺）。
三、代表企业技术实力
企业 | 技术亮点 | 全球地位 |
JSR（现为Entegris子公司，但技术仍属日本） | - 全球首家量产EUV光刻胶（2018） | EUV领域领导者，市占率约50% |
信越化学（Shin-Etsu） | - 自产高纯硅、光刻胶、硅片，垂直整合 | ArF最大供应商，台积电/三星主力供应商 |
东京应化（TOK） | - KrF光刻胶鼻祖 | 成熟制程霸主，中芯国际主要供应商 |
富士电子材料（Fujifilm Electronic Materials） | - 收购日立化成光刻胶业务 | 快速追赶者，聚焦存储芯片市场 |
注：2023年JSR将电子材料部门出售给美国Entegris，但研发团队仍在日本，核心技术未转移。
四、日本“断供”的真实能力与限制
✅日本能卡脖子吗？
短期能：若全面禁止ArF/EUV光刻胶出口，中国7nm–28nm产线将面临停产风险；
2019年日韩贸易战已验证：韩国三星因光刻胶短缺，DRAM良率下降15%，被迫紧急谈判。
❌但日本不敢轻易断供：
1.中国市场占日本光刻胶出口56%以上（2025年数据）；
2.中国是全球最大半导体消费国，断供等于自损；
3.中国加速国产替代：南大光电ArF胶已通过中芯国际验证，上海新阳KrF胶量产。
现实策略：日本更倾向“精准管制”——限制EUV胶，但不限制KrF/ArF胶，以维持商业利益。
五、中国与全球的追赶现状
国家/地区 | 进展 | 与日本差距 |
中国 | -KrF胶：晶瑞股份、北京科华已量产 ArF胶：南大光电、徐州博康小批量供货 EUV胶：中科院、上海微电子处于实验室阶段 | KrF：1–2年 ArF：3–5年 EUV：5–10年 |
韩国 | SK材料（SKC子公司）ArF胶用于三星28nm，但7nm仍依赖日本 | ArF：2–3年 |
美国 | 杜邦（DuPont）聚焦电子化学品，光刻胶依赖日本合作 | 无独立高端光刻胶能力 |
欧洲 | Merck（默克）主攻OLED材料，光刻胶非重点 | 依赖日本 |
最终结论：日本在光刻胶领域，尤其是高端ArF和EUV光刻胶，仍处于绝对领先地位，技术壁垒极高，短期内无可替代。
但随着中国加大投入（“02专项”支持）、多元化供应链建设，“完全断供”已难实现，未来将是有限管制+局部竞争的格局。
