压敏电阻（Varistor，特别是氧化锌压敏电阻 ZnO Varistor）是广泛用于过电压保护的电子元件。压敏不仅仅是过压保护器件，而且压敏的含银量也是很惊人的。
一、压敏电阻的基本结构
典型的多层片式或圆片式ZnO压敏电阻结构如下：
1.功能陶瓷体：以氧化锌（ZnO）为主（占比约90%以上），掺杂少量Bi₂O₃、CoO、MnO、Sb₂O₃等金属氧化物，形成晶界势垒，实现非线性伏安特性。
2.内电极/端电极：用于引出电流，通常采用导电金属浆料烧结而成。
3.外电极/焊盘：便于焊接，常为三层结构（如 Ni / Sn 或 Ag / Ni / Sn）。
✅关键点：银（Ag）并不在压敏陶瓷体内，而仅存在于电极中，主要用于提高导电性和可焊性。
二、银在压敏电阻中的存在形式与含量
1. 电极类型决定是否含银
电极类型 | 是否含银 | 说明 |
银电极（Ag electrode） | ✅是 | 传统圆片式压敏电阻常用，直接印刷银浆烧结 |
银钯电极（Ag-Pd） | ✅含银（70–90%） | 高可靠性产品，抗迁移性好，成本高 |
无银电极（Base Metal Electrode, BME） | ❌否 | 如Ni、Cu电极，用于低成本MLV（多层压敏电阻） |
结论：并非所有压敏电阻都含银，是否含银取决于电极设计。
2. 含银压敏电阻的银含量估算

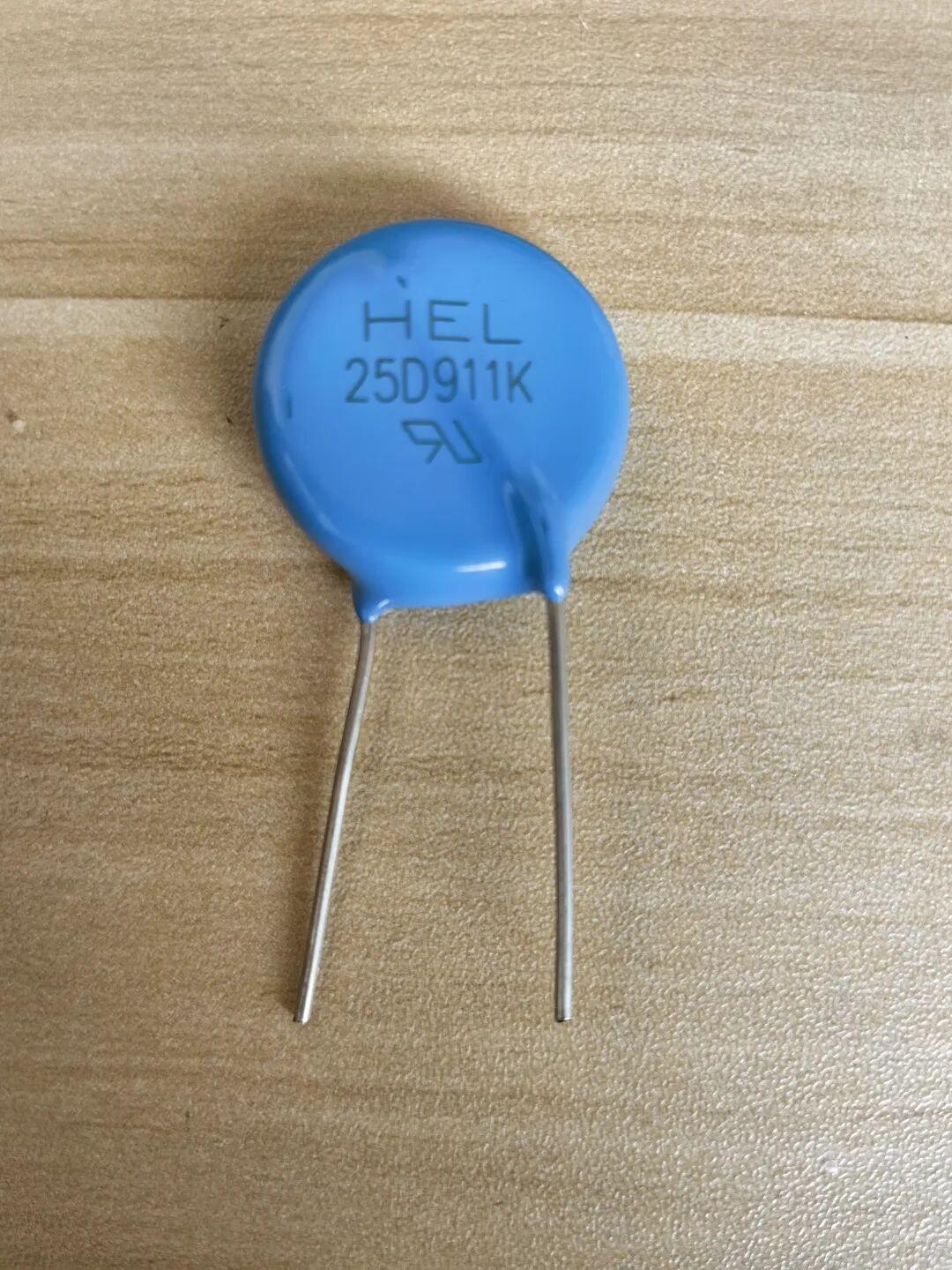

以常见的径向引线圆片式ZnO压敏电阻（如Φ7mm、Φ10mm）为例：
电极面积：两面涂覆，每面面积约 0.5–2 cm²
银浆厚度：烧结后约 10–30 微米
银浆中银含量：80–95 wt%（重量百分比），其余为玻璃粉、有机载体
▶单颗压敏电阻含银量计算示例（Φ10mm）：
单面面积 ≈ π×(0.5cm)² ≈ 0.785 cm²
双面总面积 ≈ 1.57 cm²
银层体积 ≈ 1.57 cm² × 0.002 cm（20μm）≈ 0.00314 cm³
银密度 ≈ 10.5 g/cm³
纯银质量 ≈ 0.00314 × 10.5 × 0.9（银浆含银90%）≈ 0.0297 克 ≈ 29.7 毫克
✅典型范围：
小型（Φ5mm）：5–15 mg 银/颗
中型（Φ10mm）：20–40 mg 银/颗
大型（Φ20mm）：50–100+ mg 银/颗
注意：这只是电极中的银，陶瓷本体不含银。
三、为什么使用银？替代方案有哪些？
✅银的优点：
导电性极佳（所有金属中最高）
与ZnO陶瓷烧结匹配性好
可焊性优良
工艺成熟，成本相对可控（相比Pd）
⚠️银的缺点：
易发生电化学迁移（Silver Migration）：在高温高湿+直流偏压下，银离子迁移可能导致短路。
成本波动大（银价高）
替代方案：
1.Ag-Pd合金（如70%Ag-30%Pd）：抑制迁移，用于高可靠性场合（如汽车、电源），但成本高。
2.无银电极（BME）：采用Ni/Cu体系，用于多层片式压敏电阻（MLV），成本低，但耐压和能量吸收能力较弱。
3.表面镀层隔离：在银电极上加Ni阻挡层，减少迁移风险。
四、行业数据参考
压敏电阻类型 | 是否含银 | 单颗含银量（估算） | 应用场景 |
圆片式（Φ7mm） | 是（Ag或Ag-Pd） | 15–30 mg | 电源防雷、插座 |
圆片式（Φ20mm） | 是 | 60–120 mg | 工业SPD、大能量吸收 |
多层片式（MLV 1206） | 否（Ni/Cu） | 0 mg | 消费电子、ESD保护 |
高可靠性圆片 | Ag-Pd（含银70%） | 20–50 mg | 汽车电子、医疗 |
据行业报告，全球压敏电阻年用银量约数十吨，主要集中在大尺寸圆片式产品。
五、环保与回收意义
含银压敏电阻属于可回收电子废弃物；
废旧压敏电阻可通过火法或湿法冶金回收银；
1吨废旧圆片式压敏电阻可回收 200–800 克银（视尺寸和用量而定）。
问题 | 回答 |
压敏电阻含银吗？ | 部分含银——仅电极含银，陶瓷体不含 |
含多少银？ | 单颗 5–100 毫克，取决于尺寸和电极类型 |
银的作用？ | 作为高导电电极材料，便于焊接和电流引出 |
能否无银？ | 可以，MLV多用Ni/Cu无银电极，但性能和应用场景不同 |
银会导致失效吗？ | 在高温高湿+直流下可能迁移，需设计防护 |
