正如高通文档所言：
“The 38.4 MHz reference clock is the heartbeat of the Snapdragon platform.”—— 骁龙平台的心跳，始于 38.4M。
“38.4M”在电子工程领域通常指 38.4 MHz（兆赫兹），这是一个在通信、时钟、射频和芯片设计中高度标准化且广泛采用的参考频率。
它并非随意选取，而是基于系统架构、协议兼容性、分频便利性与成本优化等多重工程因素综合决定的。
一起来了解一下为什么是38.4M？
一、核心原因：作为高通（Qualcomm）平台的基准时钟
✅关键事实：
38.4 MHz 是高通骁龙（Snapdragon）—— 泰晶科技、NDK、ECS Inc.等晶振厂商均明确标注其 38.4M 晶振“专用于高通车载/5G平台”。
技术逻辑：
1.主时钟源：高通 SoC 内部 PLL（锁相环）需要一个高稳定度外部参考时钟，38.4 MHz 成为其标准输入频率。
2.分频友好性：
38.4 MHz 可被整除为多种常用通信频率：
÷2 → 19.2 MHz（4G LTE 基带时钟）
÷4 → 9.6 MHz（蓝牙、Zigbee）
÷8 → 4.8 MHz（UART、I²C）
×N → 1.92 GHz / 3.84 GHz（5G Sub-6GHz 射频本振）
3.降低抖动：相比低频晶振（如 19.2 MHz），38.4 MHz 提供更高信噪比，减少 PLL 锁定时间与相位噪声。
案例：泰晶科技2024年通过高通SA515 车规平台认证的 38.4M 热敏晶体，正是用于智能座舱 SoC 的主时钟。

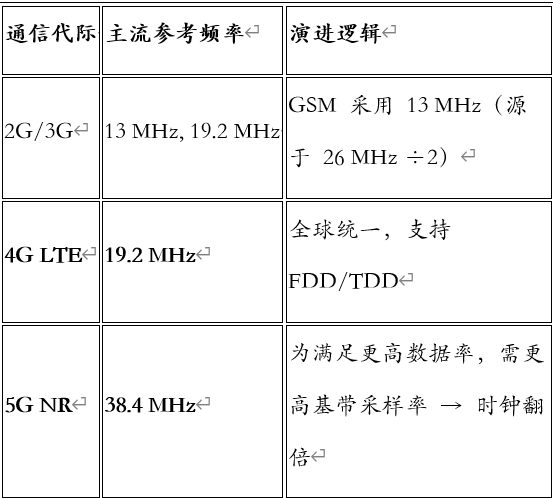

二、历史沿革：从 CDMA 到 5G 的演进选择
对比：若使用 26 MHz（GSM 传统频率），则无法整除出 19.2 MHz，导致 4G/5G 系统需额外 PLL，增加成本与复杂度。
四、产业生态：供应链标准化的结果
1. 晶振厂商统一规格：NDK、ECS、泰晶、京瓷等均量产 38.4 MHz ±10ppm 车规级 TCXO（温补晶振）。
2. PCB 设计简化：工程师无需为不同平台定制时钟电路，直接调用参考设计。
3. 测试认证高效：高通平台认证要求使用指定频率晶振，38.4M 成为“通行证”。
市场数据：2025 年全球 38.4M 晶振出货量超 50 亿颗，其中 70% 用于高通生态（Yole Développement）。
五、常见误解澄清
❌误解1：“38.4M 与地月距离 38.4 万公里有关？”
纯属巧合！地月平均距离 ≈ 384,400 km，而 38.4 MHz = 38,400,000 Hz，数值相似但物理意义完全不同。
❌误解2：“所有芯片都用 38.4M？”
不是：
苹果A/M 系列芯片多用 24 MHz / 26 MHz；
联发科5G 平台常用 26 MHz / 52 MHz；
Wi-Fi 6 芯片常用 40 MHz。
38.4M 是高通系的“专属语言”
38.4 MHz 不是魔法数字，而是通信工程师在性能、成本、兼容性之间反复权衡后的最优解。
它如同电子系统的“心跳节拍器”，以精准的 3840 万次/秒振动，驱动着从你的手机到自动驾驶汽车的每一比特数据流动
