贴片元件印字差异的技术解析
贴片电阻、电感、晶振本体通常带有标识，而陶瓷电容普遍无印字，这一差异主要由生产工艺、功能需求、可靠性要求三方面决定。
一、生产工艺限制
电容高温烧结破坏印刷
陶瓷电容需经过1300℃以上的烧结工艺，若提前在基板整片印刷字符，高温会导致油墨碳化失效。
对比电阻：电阻在切割成小颗粒前已完成丝印（温度仅200℃左右），后续工艺不影响标识。
容值需分选后确定
电容实际容值与设计值偏差较大（±10%~±20%），需测试分选后才能确定具体数值，无法在制造阶段预先标记。
对比电阻：电阻阻值通过激光调阻精准控制，生产时即可确定数值（如±1%精度）。
二、功能与标识必要性差异
参数识别需求不同
电阻/电感：阻值/感值是电路设计核心参数，需直接标记（如电阻“103”=10kΩ，电感“100”=10μH）
晶振：需标注频率（如“16.000MHz”）和负载电容值，避免安装错误；
电容：容值可通过自动化设备快速检测，且小容量（pF级）或大容量（μF级）无法用万用表直接读取，印字实用性低。
尺寸限制
0402（1.0×0.5mm）等小尺寸电容表面积不足，而同等尺寸的电阻通过简化代码（如“1R5”=1.5Ω）仍可实现标记。
三、可靠性影响
材料兼容性问题
电容陶瓷基底表面粗糙且不含保护涂层，油墨附着力差，易脱落污染焊盘。
对比电感：电感多采用环氧树脂封装，表面平滑易印刷且不影响磁芯性能。
电气性能风险
电容印字可能改变极板间电场分布，导致容量漂移或绝缘电阻下降，而电阻/电感标识对其电性能无实质影响。
特殊场景例外
大尺寸高价值电容
部分1206及以上尺寸的钽电容或C0G材质电容会标记容值/电压（如“106 25V”=10μF/25V），因成本允许且需人工校验。
定制化需求
军工或车规级电容可能强制要求印字追溯批次，但需增加表面涂覆工艺提升附着力。

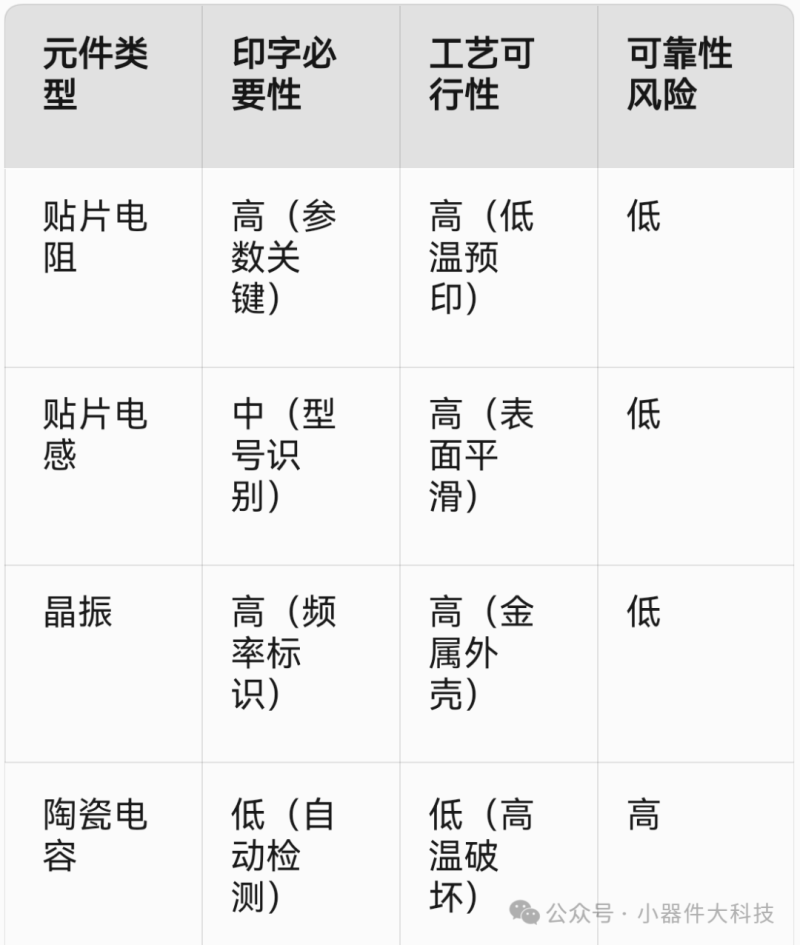

总结：技术路径差异决定标识策略
如需进一步验证，可参考生产工艺对比文献。
备战：以上数据来源于网络，如有影响请告知删除，谢谢。
