随着半导体工艺进入3nm及以下节点，单纯靠缩小线宽已经逼近物理极限。混合键合（Hybrid Bonding）凭借无凸点、超高密度互连、三维堆叠等优势，成为延续摩尔定律的关键技术。然而，在从实验室走向量产的途中，翘曲与应力成了最棘手的“良率杀手”。
更棘手的是：预键合阶段看似微小的界面间隙或边缘翘曲，在经过高温退火后，往往会被放大为不可逆的空洞、裂纹甚至整片失效。而退火本身，并不能“修复”这些问题——它只会让它们暴露得更彻底。
那么，如何在退火之前，就把翘曲和应力“清零”？
一、混合键合：理想很丰满，现实很骨感
混合键合实现了介质层（SiO₂）与金属（Cu）的同时键合，互连节距可低至1μm以下，支持芯片垂直堆叠、异构集成，是3D IC的核心技术。

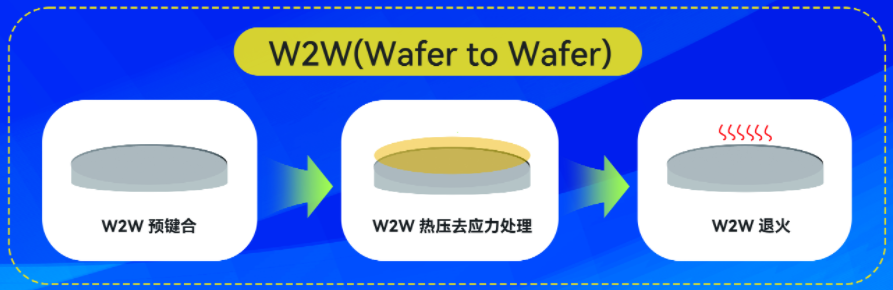

无论是C2W（Chip to Wafer）还是W2W（Wafer to Wafer），典型的工艺路径都包括：
CMP与表面活化；
常温预键合（对准贴合）；
低温去应力处理；
高温退火；

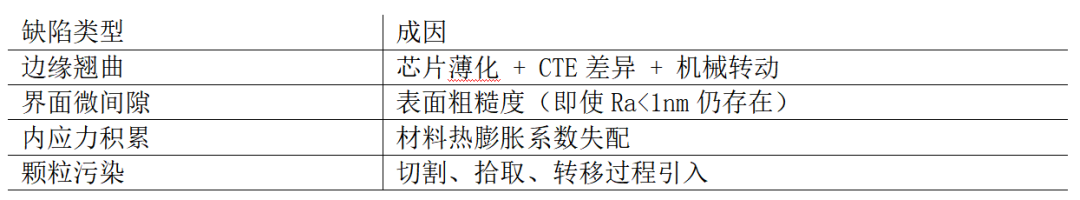

然而，在实际生产中，预键合后的界面远非理想状态：
这些问题在预键合阶段尚未表现为失效，但会在后续高温退火中被剧烈放大。
二、退火的双刃剑：为什么缺陷会越烧越糟？
退火是晶圆键合中调控气泡缺陷的核心工艺。根据对退火过程的系统研究，气泡在退火中会经历四个阶段：
低温段（100~300℃）：小气泡尝试逸出或溶解。如果界面间隙较大或翘曲存在，逸出不彻底；
中温段（300~600℃）：相邻小气泡聚并为大气泡，空洞扩大；
高温段（600~1100℃）：大气泡迁移或收缩，但若初始应力大，易形成裂纹；
冷却阶段：气泡稳定化，残留缺陷不可逆。
关键结论：退火不能“修复”预键合阶段的应力或翘曲，反而会将其放大为不可逆的界面空洞或裂纹。
在非理想工艺下（温度过高/过低、升降温过快、气氛污染等），还会出现：
原有气泡急剧长大（2~10倍）；
生成大量新气泡；
气泡呈“裂隙状延伸”。

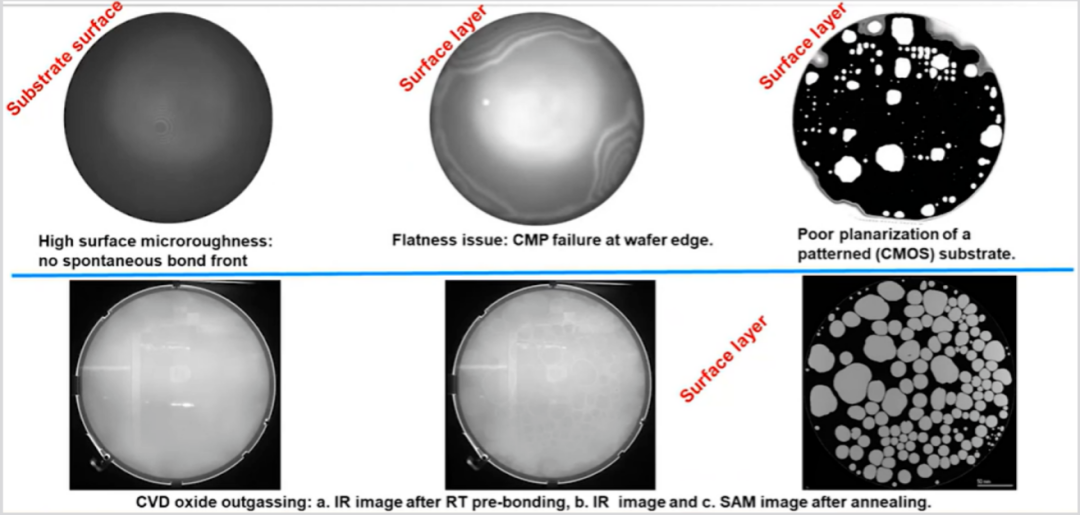

超声显微镜（SAM）检测可以清晰看到：退火后中心区域出现大面积亮斑（气泡/空洞），或环形裂纹，良率大幅下降。
三、屹立芯创SRS：在退火前完成“应力清零”
针对这一工艺空白，屹立芯创应力消除SRS系统被设计在预键合后 → 高温退火前这一关键窗口介入。它不是替代退火，而是为退火提供一个应力归零、界面紧密、环境洁净的起点。
SRS通过三重机制协同作用：
1. 热力协同调控
120℃以下，软性气囊施加<0.5MPa垂直压力，直接抑制边缘翘曲；
热软化效应降低材料屈服强度，促进微米级粗糙表面实现分子级接触；
2. 蠕变应力松弛
恒温恒压维持，诱导材料蠕变，在短时间内消除内应力；
显著降低退火过程中的空洞率与开裂风险；
3. 界面环境控制
真空腔室排除水汽，抑制界面空洞形成；
平台冷却装置优化降温速率，规避回弹风险；
技术本质：通过“热塑性形变 + 应力松弛 + 真空环境”三位一体，重构材料形态稳定性，为后续退火创造完美接触界面。
四、效果对比：有 SRS vs 无 SRS，良率天差地别

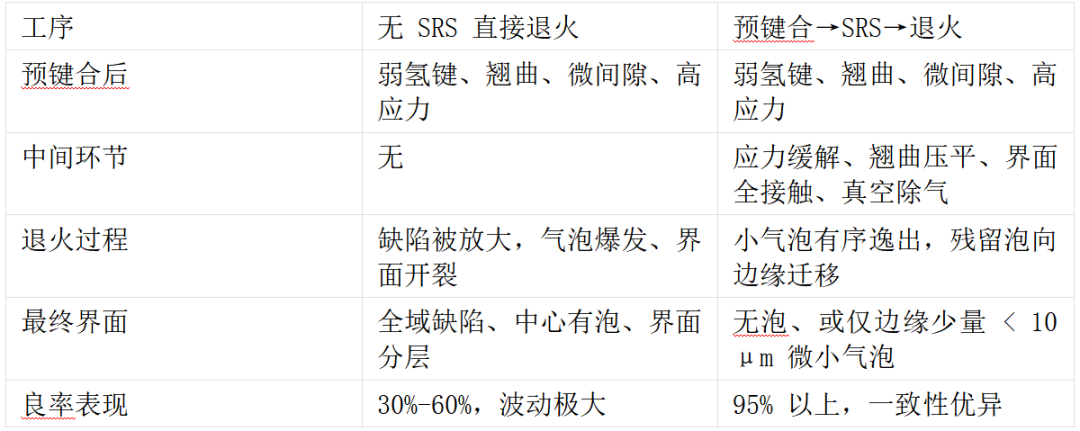

插入 SRS 应力消除环节后，混合键合的缺陷演变路径发生了根本性的逆转：

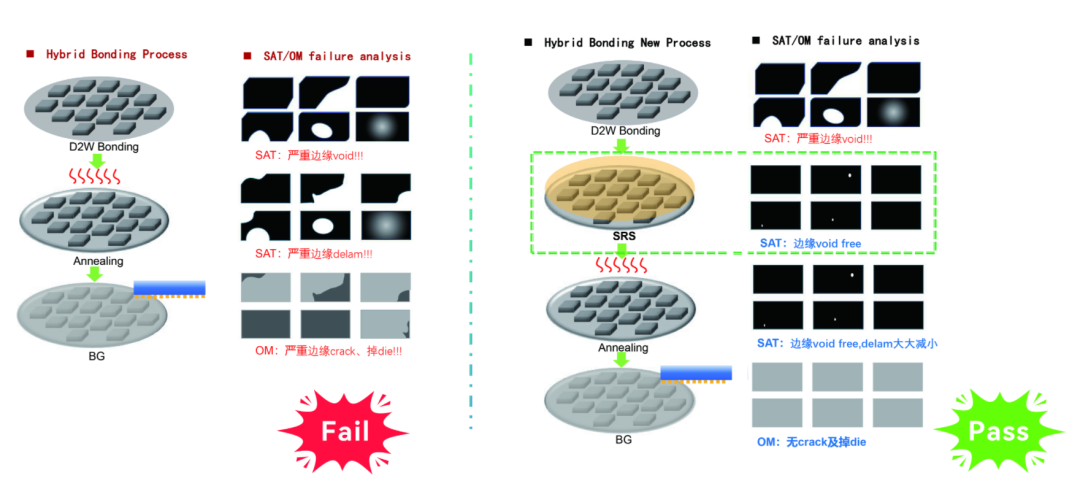

SAM图像特征：
无SRS：C-scan显示中心区域大量亮斑（气泡/空洞），B-scan显示界面分层；
有SRS：C-scan显示中心暗区（无缺陷），仅边缘环形微弱亮斑（可接受残留），B-scan显示界面融合连续；
这正是理想退火结果的典型表现：中心无泡、边缘可控。
五、结语：填补工艺空白，护航混合键质量产。
混合键合从实验室走向大规模量产，必须解决翘曲与应力带来的良率损失。而预键合到退火之间的这段“灰色地带”，长期被忽视。
屹立芯创SRS系统以热力协同、蠕变松弛、真空环境三位一体的创新方案，在退火前完成翘曲抑制与应力释放，从根本上阻断了预键合阶段微缺陷向退火后致命空洞的转化。
SAM检测结果明确表明：引入SRS后，退火后的键合界面可实现中心无泡、边缘可控的高良率目标。
对于追求高良率、高可靠性的混合键合产线，SRS不再是“可选”，而是必须。
