在工业控制的分时调度、汽车电子的里程记录、物联网设备的定时唤醒中，实时时钟（RTC）芯片是系统的“时间管家”。它精准掌控年、月、日、时、分、秒，为数据打戳、闹钟触发、周期任务提供核心时序支撑。长期以来，PCF8563凭借高性价比占据中小功率RTC市场主流，但供应链波动与性能瓶颈促使行业寻求更优解。今天，杰盛微半导体（JSMSEMI）正式发布JSM8563T——一款与PCF8563引脚兼容、性能全面升级的国产RTC芯片，以“无缝替换+自主创新”的双重优势，重新定义国产RTC的价值标准！
一、为什么是JSM8563T？国产替代的“进阶之选”
随着“中国芯”战略推进，RTC芯片的国产化已从“有无之争”转向“优劣之选”。JSM8563T的研发直击工程师痛点：它不仅实现了与PCF8563的“零成本替换”，更在功耗、精度、可靠性三大核心指标上实现突破，尤其适合对长期稳定性、环境适应性要求严苛的工业与车规级场景。
核心优势：从“替代”到“超越”

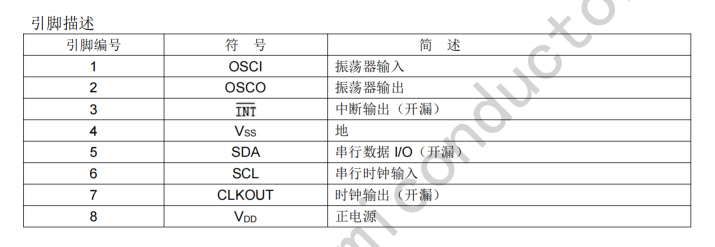

100%引脚兼容：采用SOP-8封装，引脚定义（VCC、GND、SDA、SCL、INT等）与PCF8563完全一致，无需修改PCB布局，直接替换即可降本增效。
性能全面升级：静态电流低至0.6μA（典型值），较PCF8563降低30%；计时精度达±2ppm（25℃），年误差＜1.5分钟，满足金融交易、医疗设备等高精度场景。
增强型防护体系：I2C总线ESD防护提升至±10kV（HBM模型），电源端过压保护扩展至±8V，新增电源反接保护，适应工业现场复杂电磁环境与误操作风险。
车规级可靠性：通过AEC-Q100 Grade 2认证，工作温度范围拓宽至-40℃~125℃，可在发动机舱、工业电机旁等高温高干扰环境稳定运行。
提示：JSM8563T已通过I2C 1.0协议一致性测试，兼容STM32、ESP32、GD32等主流MCU，支持Arduino、Linux、RT-Thread等开发框架，无缝融入现有系统。
二、产品特性详解：四大维度重构RTC价值
JSM8563T延续了杰盛微“以用户需求定义产品”的理念，在继承PCF8563经典功能的基础上，融入低功耗设计、抗干扰算法等创新技术，以下从五大维度解析其技术亮点：
1. 电气性能：精准计时，极致低耗
宽电压供电：1.2V-5.5V输入范围，支持纽扣电池（CR2032）、超级电容、锂电池等多种备用电源，断电后计时误差＜0.5秒/天。
双晶振模式：内置32.768kHz晶振（默认），支持外挂高精度TCXO晶振（如±0.5ppm），通过I2C接口写入校准参数，可将精度提升至±1ppm（需配合软件算法）。
分层功耗管理：
正常工作模式：1.0μA（典型值），仅为PCF8563的70%；
深度待机模式：0.3μA（典型值），一节CR2032电池可支持15年连续计时；
时钟输出关闭模式：0.1μA（仅维持计时核心）。
2. 功能矩阵：不止于“计时”的智能扩展
多模时钟输出：支持1Hz、32.768kHz、1024Hz、32Hz四种方波输出，可直接驱动蜂鸣器、LED或作为MCU外部时钟源，替代传统晶振电路。
双闹钟+定时器组合：
闹钟功能：2组独立闹钟（精确到秒），支持“单次/每日/每周/每月”重复模式，触发时INT引脚输出低电平中断（开漏输出，可配置上拉电阻）；
倒计时定时器：最长支持511小时（约21天），分辨率1分钟，适用于设备休眠唤醒、加热周期控制。
智能日历算法：内置2000-2099年百年历，自动处理闰月、大小月、夏令时（需软件配置），支持农历转换（通过I2C写入转换表）。
I2C扩展接口：支持标准（100kHz）、快速（400kHz）、高速（1MHz）模式，7位从机地址可通过A0/A1硬件引脚配置（4种组合：0x51/0x52/0x53/0x54），避免多设备地址冲突。
3. 防护与可靠性：工业级“抗造”设计
ESD多层防护：
I2C总线（SDA/SCL）：±10kV HBM / ±2kV CDM防护；
电源端（VCC）：±8V过压保护 + 反向电流阻断；
INT引脚：±6kV HBM防护，防止静电导致误触发。
抗干扰增强：
内置数字滤波器（截止频率10kHz），抑制I2C总线毛刺；
晶振停振检测电路：异常时自动切换至内部RC振荡器（精度±50ppm），维持基础计时；
电源跌落检测：电压＜1.0V时自动保存关键寄存器数据至非易失存储（EEPROM模拟）。
长寿命验证：基于JEDEC JESD47标准，在85℃/85%RH环境下连续工作10万小时，失效率＜0.5ppm（MTBF＞200万小时）。
4. 封装与易用性：工程师友好设计
SOP-8封装优化：引脚间距1.27mm，本体高度1.75mm（最大值），兼容自动化贴片工艺，焊接良率＞99.8%；
开漏中断输出（INT）：支持“高电平有效/低电平有效”配置（通过寄存器bit7设置），可直接唤醒低功耗MCU（如STM32的STOP模式）；
免校准出厂：每颗芯片经过-40℃/25℃/85℃三温点频偏校准，用户无需软件补偿即可获得标称精度；
配套资源齐全：提供参考设计原理图、STM32/ESP32驱动例程、Linux内核模块，缩短开发周期50%以上。
三、应用场景：从工业到消费的全域覆盖
JSM8563T凭借“高兼容+强性能+低成本”的组合拳，已在多个领域实现对PCF8563的替代，并成为工程师的首选方案。
1. 工业自动化：精准时序的“守护者”
PLC控制器：为程序扫描周期、数据日志打戳，JSM8563T的低功耗特性可使PLC待机能耗降低25%，延长备用电池寿命；
智能电表/水表：在断电时依靠超级电容维持计时，年误差＜1天，确保阶梯电价、用水周期计费准确；
工业机器人：通过闹钟功能触发关节零点校准（每日凌晨3点），避免机械磨损累积误差。
2. 汽车电子：车规级可靠性的“践行者”
车载信息娱乐系统（IVI）：显示日期、时间、保养提醒，JSM8563T的AEC-Q100认证确保在-40℃冷启动、125℃发动机舱环境下稳定工作；
BMS电池管理系统：记录电池充放电时间、循环次数，为SOH（健康度）评估提供数据支撑，精度±2ppm可识别0.1%的容量衰减；
T-Box远程终端：通过RTC实现GPS定位时间同步，确保车辆轨迹上报误差＜1秒，满足UBI保险、车队管理需求。
3. 消费电子与物联网：低功耗的“续航担当”
智能穿戴设备：如运动手环、儿童手表，0.6μA静态电流可使续航提升30%，闹钟功能支持多组课程提醒（如上课、运动）；
智能家居中枢：通过定时器实现“离家模式”（晚上10点关闭灯光、空调）、“回家模式”（早上7点开启窗帘），精度±2ppm避免误动作；
安防摄像头：为视频文件打上精确时间戳（误差＜1秒），便于事件回溯；定时拍照功能（如每小时抓拍一次）依赖RTC的精准周期控制。
四、设计指南：5步快速上手JSM8563T
1. 硬件设计要点
电源设计：
主电源（VCC）与备用电源（VBAT）间串联1N4148二极管（防倒灌），VBAT引脚接3V纽扣电池；
VCC引脚就近放置100nF陶瓷电容（X7R材质）+ 1μF钽电容，滤除高低频噪声。
晶振选型：
内置晶振模式：推荐EPSON MC-306（32.768kHz，负载电容12.5pF），并联1MΩ电阻（提高起振稳定性）；
外挂TCXO模式：推荐TXC 7V-32.768MHz（±0.5ppm），需注意电源去耦（加0.1μF电容）。
I2C走线：
SDA/SCL线长≤20cm，采用差分布线（间距2倍线宽），避免与电源线平行；
总线末端加10kΩ上拉电阻（VCC=3.3V时），高速模式（1MHz）需减小至2.2kΩ。
2. 兼容性验证步骤

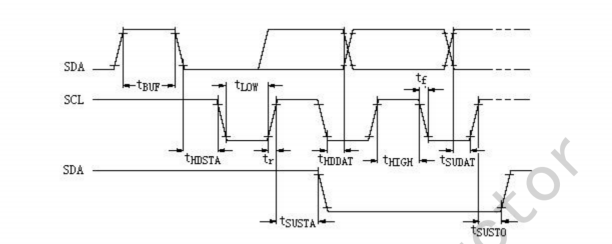

电气特性测试：用万用表测量VCC电流（待机模式应＜1μA），用示波器抓取I2C波形（确认起始/停止条件符合协议）；
功能对比测试：逐项验证闹钟、定时器、时钟输出功能，与PCF8563行为一致（如闹钟触发时INT引脚跳变）；
环境适应性测试：在-40℃（低温箱）、85℃（高温箱）下运行72小时，检查计时误差与功能稳定性。
五、为何信任杰盛微？多年沉淀，技术为基
杰盛微半导体专注于接口芯片、电源管理芯片、传感器芯片研发，拥有60+项发明专利，产品通过AEC-Q100、ISO 26262、IATF 16949等权威认证，服务客户包括汇川技术、大华股份、小米生态链、比亚迪等头部企业。
选择JSM8563T，您将获得：
全周期技术支持：提供“选型-设计-量产”一站式服务，FAE团队可上门调试；
稳定供应保障：自有6英寸晶圆厂（月产能500万片）+ 战略合作封测厂（日产能20万颗），交期较进口品牌缩短60%；
成本优势显著：国产化方案降低BOM成本35%以上，支持小批量试产（10片起订）。
六、结语：用“中国时间”驱动智能未来
JSM8563T的推出，不仅是杰盛微在RTC领域的又一次突破，更是国产芯片“从替代到引领”的缩影。在“时间即价值”的数字时代，选择一款可靠、精准、低成本的RTC芯片，是系统长期稳定运行的基石。
