1611A-VS有线灭菌设备温度验证系统技术解析

在制药、食品等行业的生产流程中，灭菌设备的温度精准控制与过程验证是保障产品质量、符合行业规范的核心环节。1611A-VS有线灭菌设备温度验证系统作为专用于灭菌设备热分布测试的专业仪器，依托高精度的测量技术、多维度的适配能力和智能化的数据分析功能，实现了对各类灭菌设备温度状态的精准捕捉与验证，为工业生产中灭菌工艺的标准化、合规化运行提供了技术支撑。本文将从系统整体设计、核心性能指标、硬件组成体系、软件功能特性等方面，对该系统的技术特点进行全面解析。
一、系统设计与应用定位
1611A-VS有线灭菌设备温度验证系统以有线测量为核心设计形式，针对制药、食品行业灭菌工艺的技术要求，实现对脉动真空高压蒸汽灭菌柜、灭菌锅、隧道烘箱、马弗炉、干燥箱、培养箱等各类灭菌及温控设备的温度验证，核心完成设备温场的热分布测试、温度均匀性检测、灭菌关键参数计算等工作。
系统采用“硬件采集+软件分析+配件适配”的一体化设计思路，从验证仪的现场数据采集，到各类探头的多场景温度感知，再到验证软件的数据分析与报告生成，形成了全流程的温度验证解决方案，可满足实验室校准、生产现场验证、设备日常检测等不同场景的使用需求，适配工业生产中对灭菌设备验证的多样化、精细化要求。
二、核心性能特征
（一）高精度与高分辨率的测量能力
系统核心验证仪的温度测量准确度达0.1℃，分辨率为0.01℃，可实现对温度变化的精准捕捉，满足灭菌工艺中对温度参数的高精度检测要求。在采样速率上，系统支持100通道/秒的高速测量，10mS的测量间隔可实时记录温场的动态变化，避免因采样延迟导致的温度数据缺失，精准反映灭菌设备在运行过程中的温场波动规律。
（二）灵活的通道配置与扩展能力
验证仪提供68通道或24通道两种通用输入通道规格，可同时实现多测点的温度同步采集，满足大型灭菌设备多布点、全温场的测试需求。同时，系统搭载RS485通信接口，支持多台设备级联使用，可根据实际测试需求灵活扩展测量通道，适配不同规格、不同类型灭菌设备的验证要求，提升了系统的适用范围。
三）多场景适配的运行设计
供电方式上，系统支持适配器与锂电池双模式供电，锂电池供电模式可满足无外接电源的生产现场、移动检测等场景的使用需求，摆脱了供电环境的限制；数据存储方面，测量数据可同时保存在设备内存与外接U盘中，实现数据的本地备份与便携导出，避免数据丢失。此外，验证仪采用小型化、手持化设计，体积小巧、携带方便，可适应实验室、生产车间等不同场景的现场操作。
（四）智能化的校准与操作功能
系统搭载智能三点校准功能，可通过标准温度探头实现对测量系统的精准校准，保障测量数据的准确性与溯源性，符合工业测量中对仪器校准的技术规范。操作层面，系统支持单机独立操作、多设备同时验证、脱机验证等多种模式，可根据测试场景灵活选择；同时配备手机端APP通道配置功能，实现对验证仪测量通道的远程便捷配置，简化现场操作流程。
三、硬件组成体系与技术参数
1611A-VS系统的硬件体系由验证仪、各类测量探头、标准温场设备、辅助配件等部分组成，各硬件模块各司其职，形成了从温度感知、数据采集到校准标定、现场适配的完整硬件支撑，各模块核心技术参数如下：
（一）核心验证仪

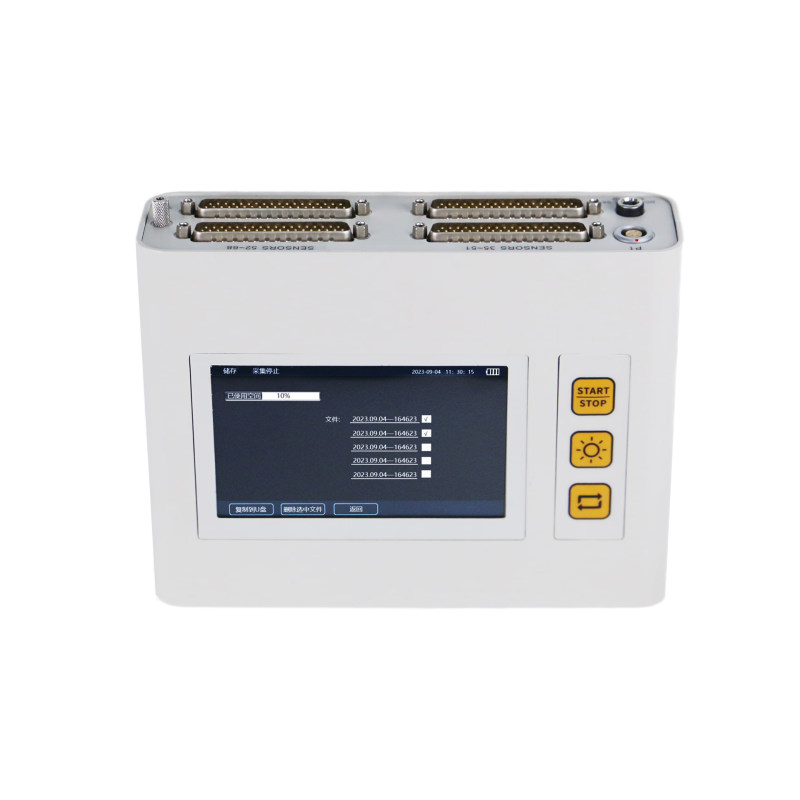

系统包含ZCDAQ 1611A/68和ZCDAQ 1612A/24两款验证仪，均搭载6.5位显示分辨率的3.5寸液晶屏，支持快速、中速、慢速多档扫描模式，可根据测试需求调整采样速率。
1. ZCDAQ 1611A/68：支持68通道热偶信号输入，配备8G内存，采用DC8.4V适配器或锂电池供电，机身尺寸195mm*149mm*53mm，小巧便携，适合多通道、轻量化的现场测试；
2. ZCDAQ 1612A/24：提供24通道热偶等通用多信号差分隔输入，额外配备2通道电流测量通道及多路变送器直流供电电源，4M内存搭配DC12.6V/4500mAh锂电池，待机时长约20h，机身尺寸202mm*141mm*81mm，功能更全面，适配复杂工况下的长时间测试。
（二）专用测量探头
针对不同灭菌工艺的温场特点，系统配备了湿热、干热、马弗炉、超细等多款专用温度探头，同时包含温湿度探头与压力传感器，实现温度、湿度、压力多参数的同步测量，各探头均为I级精度热偶，保障测量准确性：
1. 湿热验证探头：采用T型热偶，PFA外皮防水设计，耐温260℃，分为单芯与七芯两款，适配高压蒸汽灭菌等湿热环境；
2. 干热验证探头：K型热偶为主，配备不锈钢编织带或Kapton外层防护，耐温分别达482℃与400℃，适用于隧道烘箱、干燥箱等干热灭菌设备；
3. 马弗炉验证探头：K型热偶搭配合金编织带防护，耐温达1080℃，裸露感温头设计，适配高温马弗炉的温度测量；
4. 温湿度探头：包含HT85-S与HC2A-S两款，覆盖-50℃~105℃温度量程与0~100%RH湿度量程，最高精度达±0.1℃（温度）与±0.8%RH（湿度）；
5. 压力传感器WP435B：量程-0.1~0.4Mpa，0.5级精度，24VDC供电，1-5VDC输出信号，可同步监测灭菌设备的腔室压力，辅助验证温度与压力的匹配性。

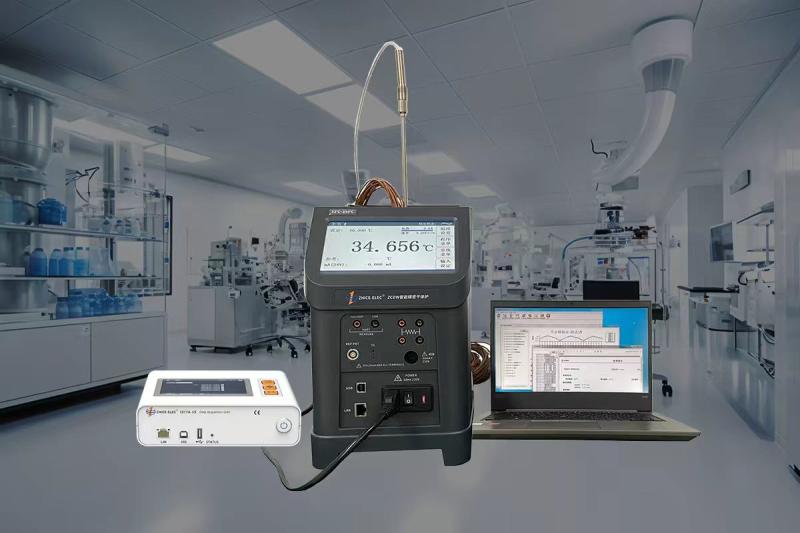

（三）标准温场与校准探头
为保障测量系统的校准精度与溯源性，系统配备ZCDW干井系列与ZCTB校准槽系列两款标准温场设备，温度范围分别覆盖-90~660℃与-80~300℃，可实现对各类探头的精准标定；同时配备AR22-TFL4-1/10B、5627、5609三款温度标准探头，作为三点校准的参考标准，温度量程覆盖-200~670℃，最高准确度达±0.007℃，为系统测量精度提供了标定支撑。
四）辅助配件
系统配备316L不锈钢材质的引线器、隧道烘箱支架，耐压值5MPa，烘箱支架可实现10-20个测点的布点，适配现场多测点测试；铜质冻干机等温块可实现探头固定与层板等温，保障冻干机验证的测点稳定性；硬塑防护携带箱带拖轮设计，便于硬件设备的现场运输与防护，提升了系统的现场适配能力。
四、验证软件功能特性
系统配套MET TEMP-VS验证软件，作为数据处理、分析与报告生成的核心模块，软件功能设计贴合制药、食品行业的合规化要求，同时实现了灭菌参数的自动化计算与智能化分析，核心功能如下：
（一）灭菌关键参数自动化计算
软件可自动计算、统计F0、FH、A0等灭菌工艺关键参数，其中F0值为湿热灭菌的标准灭菌时间，将不同灭菌温度与时间折算为121℃下的等效灭菌时间，直观反映湿热灭菌效果；FH值为干热灭菌与除热源效果的评价参数，可根据干热工艺要求选择不同参考温度与Z值计算，为干热灭菌工艺的有效性验证提供数据支撑，参数的自动化计算避免了人工计算的误差，提升了验证效率。
（二）符合行业规范的合规化设计
软件完全符合21CFR-11关于电子签名、审计追踪、安全认证和数据存储的要求，配备三级用户管理权限，可根据操作岗位设置不同的操作权限，满足工业生产中对数据管理的规范化要求；审计追踪功能可全程记录软件的操作行为与数据修改记录，电子签名功能保障了测试报告的有效性与不可篡改性，贴合GMP、FDA等行业法规对灭菌验证数据的合规性要求。
（三）智能化的数据处理与报告生成
软件可对验证仪采集的温度、湿度、压力等数据进行实时分析与可视化展示，直观反映温场的分布规律与参数变化趋势；同时支持测量数据的批量处理，可自动生成标准化的验证报告，报告包含测点分布、参数曲线、计算结果、校准信息等完整内容，无需人工二次编辑，实现了从数据采集到报告生成的全流程自动化，大幅提升了灭菌验证的工作效率。
五、系统技术应用价值
1611A-VS有线灭菌设备温度验证系统凭借高精度的测量能力、多场景的适配性和合规化的设计理念，在制药、食品行业的灭菌工艺验证中展现出显著的技术应用价值。在技术层面，系统实现了多参数、多通道、高速化的温场测试，精准捕捉灭菌设备的温场变化规律，为设备的调试、优化与日常维护提供了精准的技术数据；在合规层面，系统从数据采集、存储到分析、报告的全流程均符合行业法规要求，保障了灭菌验证工作的合规性与可追溯性，为企业产品质量管控提供了技术保障。
同时，系统的一体化设计与智能化操作，简化了传统灭菌验证的复杂流程，降低了现场操作的技术门槛，提升了灭菌验证工作的效率与准确性。在工业生产不断向标准化、精细化、合规化发展的背景下，该系统为制药、食品行业灭菌工艺的质量控制提供了可靠的技术手段，也为各类温控、灭菌设备的验证工作提供了可参考的技术解决方案。
