单点激光雷达模组的微型化正通过芯片化集成、先进封装、感算一体化三大核心路径快速推进，实现了体积从厘米级向毫米级跨越、重量降至10g以下、功耗低于0.5W的突破，已广泛应用于机器人、无人机、消费电子等领域。

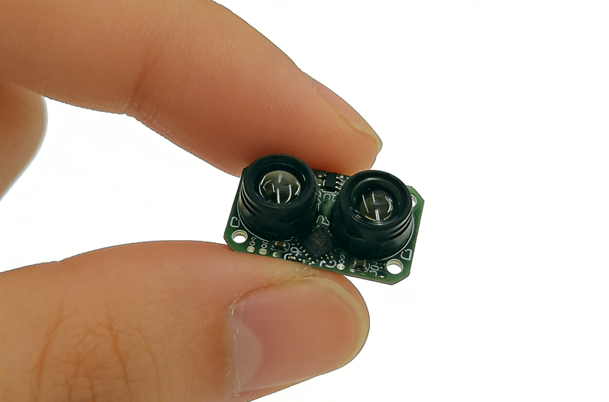

Surertech抒微智能自研 朱雀VB50A激光模组
一、微型化的核心定义与价值
单点激光雷达（Single-pointLiDAR）是指仅能测量单一方向距离的激光测距模组，区别于扫描式激光雷达，其核心优势在于结构简单、成本低、功耗小、响应快。微型化是指通过技术创新，将模组尺寸压缩至50mm²以下，重量降至20g以内，同时保持或提升测距精度、抗干扰能力等核心性能。
| 维度 | 传统单点模组 | 微型化单点模组 | 价值提升 |
| 体积 | 50×50×50mm+ | 30×30×30mm 以下 | 节省 70% 以上安装空间 |
| 重量 | 50g+ | 20g 以下，甚至 10g 以内 | 延长无人机 / 机器人续航 30%+ |
| 功耗 | 1W+ | 0.5W 以下 | 降低电池消耗，适配低功耗场景 |
| 成本 | 数百元 | 百元级甚至更低 | 扩大规模化应用范围 |
| 集成度 | 分立式元件 | 芯片化 / SoC 集成 | 提升可靠性，简化装配流程 |
二、微型化的核心技术路径
1.芯片化集成：从分立元件到单芯片解决方案·SPAD/SIPM单光子探测芯片：替代传统PIN/APD探测器，将单光子灵敏度与时间数字转换器（TDC）集成在同一芯片上，实现亚纳秒级时间分辨率，大幅减小接收端体积。·VCSEL垂直腔面发射激光器：相比传统边发射激光器，VCSEL具有体积小、阀值低、阵列化容易等优势，可与CMOS工艺兼容，便于片上集成。·SoC感算一体化设计：将SPAD探测器、TDC、信号处理单元、微控制器（MCU)集成在单一芯片上，实现“探测-计算-输出”全链路片上处理，消除外部电路连接，体积减少50%+。·硅光集成技术：通过CMOS兼容工艺，将激光器、波导、探测器等光学元件集成在硅基芯片上，实现光学系统的片上化，是FMCW单点激光雷达微型化的关键路径。
2.先进封装与结构优化·SIP系统级封装：将VCSEL、SPAD、ASIC等芯片集成在同一封装体内，通过微焊点互联，替代传统PCB板连接，封装厚度可降至5mm以下。·异质结封装：将不同材料的芯片（如II-V族VCSEL与硅基SPAD）通过晶圆级封装技术集成，兼顾性能与体积。·拓扑优化结构设计：通过有限元分析（FEA）去除冗余材料，采用仿生结构（如蜂窝）提升壳体刚度，重量降低30%而不影响力学性能。·无外壳/嵌入式设计：将光学系统直接集成到设备外壳中，进一步压缩体积，适用于消费电子等对外观要求高的场景。
3.算法与架构创新·直方图统计算法：在芯片上实时处理回波信号直方图，提升抗环境光干扰能力（100klux+），无需额外滤波元件，简化光学系统设计。·快速TDC架构：采用时间交织或并行TDC设计，在保持高分辨率（ps级）的同时，降低电路复杂度和功耗。·自适应功率控制：根据测距距离动态调整激光发射功率，在保证测量精度的同时，降低平均功耗，延长使用寿命。
三、微型化面临的关键挑战与解决方案
| 挑战 | 核心问题 | 解决方案 |
| 光学系统微型化 | 小尺寸下难以保证光束质量和接收效率 | 微透镜阵列（MLA）+ 同轴光路设计，提升光学耦合效率；采用衍射光学元件（DOE）替代传统光学透镜 |
| 散热与功耗平衡 | 高集成度导致热流密度增加，影响性能稳定性 | 采用低热阻封装材料；优化电路设计，降低静态功耗；集成微型散热结构 |
| 抗干扰能力下降 | 小尺寸接收孔径导致信噪比降低 | SPAD 单光子探测技术提升灵敏度；片上自适应滤波算法；脉冲编码调制（PCM）增强信号识别能力 |
| 装配精度要求高 | 微型元件装配误差影响光学对准 | 晶圆级封装（WLP）+ 自动化装配；有源对准技术，确保光学元件定位精度达微米级 |
| 成本控制 | 先进工艺可能导致成本上升 | 标准化设计提升量产规模；采用成熟 CMOS 工艺替代专用工艺；感算一体化减少外部元件数量 |
四、微型化单点激光雷达的应用场景
微型化单点激光雷达凭借其小巧、低功耗、低成本的优势，已广泛应用于多个领域：1.消费电子：智能手机辅助对焦、AR/VR空间定位、智能门锁距离检测2.无人机：定高、避障、航测高度测量，轻量化设计延长续航时间3.服务机器人/扫地机器人：障碍物检测、悬崖感应、路径规划，小型化便于嵌入式安装4.工业自动化：料位检测、距离测量、设备定位，适配狭小空间安装需求5.智能交通：车辆防撞预警、停车位检测、交通流量统计，低成本适合大规模部署6.安防监控：周界入侵检测、物体距离测量，隐蔽式安装提升安全性
五、未来发展趋势
1.极致微型化：向10mm²以下甚至芯片级尺寸发展，通过先进封装技术（如Chiplet）进一步提升集成度。2.多技术融合：结合FMCW技术实现距离+速度同时测量，提升单点模组的感知维度。3.成本持续降低：通过规模化生产与工艺优化，实现50元以下的单点模组，推动消费级市场普及。4.智能化提升：集成AI算法，实现自适应量程调整、多目标识别等功能，提升环境适应能力。5.生态化发展：形成标准化接口（如I²C、UART），适配更多硬件平台，加速在物联网(IoT）设备中的应用
抒微智能自主研发的朱雀VB10A,VB22A,VB50A系列，白虎WT100A-WT200A-WT300A-WT600A-WT1500A系列激光雷达模组，广泛应用于无人机定高，无人机避障等场景，最小体积可达12 x 7.5 x 9.1mm，最小重量仅1g，最大精度±10mm，最大定制量程达1500m，与国内外多家知名无人机厂商深度合作，抒微surertech激光雷达传感器以检测精度高，体积小巧易集成，抗环境干扰能力强，价格适中等诸多优势受到客户们的喜爱
南京抒微智能科技有限公司，致力于高性价比光电传感器技术开发及其应用解决方案产业化！
