在现代工业自动化和精密制造领域，伺服驱动技术作为核心控制环节，直接影响着设备的运动精度、响应速度和稳定性。传统的 PWM（脉宽调制）伺服驱动器虽然在效率和成本方面具有优势，但在某些高端应用场景中，其固有的开关噪声、死区效应和 EMI（电磁干扰）问题严重制约了系统性能的进一步提升。在此背景下，线性伺服驱动器凭借其独特的技术优势，在半导体制造、精密测量、超精密加工等对精度和稳定性要求极高的领域展现出不可替代的价值。
VAREDAN 作为高性能线性伺服驱动器的专业制造商，自成立以来，一直致力于为 OEM 客户提供可靠的模拟线性伺服放大器。其产品以真正的 CLASS AB 类线性输出为核心技术特征，结合高速 DSP 控制和先进的安全保护机制，在电流环带宽、温漂控制、噪声抑制等关键技术指标上达到了行业领先水平。特别是其 LALD（低漂移）系列产品，低温度漂移特性，低电流噪声为高精度应用提供了前所未有的稳定性保障。
本文将从技术原理、产品特性、竞争优势和应用领域四个维度，深入剖析 VAREDAN 线性伺服驱动器的技术特点和应用价值，为相关技术人员和设备选型决策者提供全面的参考依据。
线性驱动器技术原理深度解析
1.1 CLASS AB 类线性输出技术机制
VAREDAN 线性伺服驱动器的核心技术在于其真正的 CLASS AB 类线性输出级设计。这种设计巧妙地结合了 CLASS A 放大器和 CLASS B 放大器的优点，在实现线性输出的同时显著提高了放大器效率。与传统的 PWM 驱动器相比，线性放大器的晶体管始终保持导通状态，允许电压连续流过晶体管到达电机，而不是通过高频开关来模拟电压输出。
CLASS AB 类操作的技术原理在于通过引入轻微的偏置电流，使晶体管在信号接近零交叉点时仍能保持导通状态，从而有效消除了 CLASS B 放大器固有的交越失真问题。在具体实现中，VAREDAN 采用推挽式结构设计，一对互补的晶体管分别负责正半周和负半周的信号放大，确保在整个信号周期内都有电流流过输出级。这种设计不仅保证了输出信号的线性度，还将电流波动稳定控制在微安级别，实现了真正意义上的纯线性输出。
从电路设计角度看，VAREDAN 的 CLASS AB 类输出级采用了精密的偏置网络，能够根据输入信号的幅度自动调整工作点。当输入信号较小时，放大器工作在接近 CLASS A 的模式，确保低失真；当输入信号较大时，放大器切换到 CLASS B 模式，提高效率。这种自适应偏置机制使得 VAREDAN 驱动器在整个工作范围内都能保持优异的线性度和效率平衡。
1.2 模拟电流环与数字控制融合架构
VAREDAN 线性伺服驱动器采用了独特的模拟电流环主导、数字电路辅助的控制架构。在这种架构中，纯模拟功放负责电流环的闭环控制，而数字电路仅承担保护、监控和显示功能，不参与电流环的实时控制。这种设计充分发挥了模拟电路在高频响应和低噪声方面的优势，同时利用数字电路的可编程性和智能化功能提供安全保护。
电流环作为伺服控制系统的最内环，其性能直接决定了整个系统的动态响应特性。VAREDAN 驱动器的电流环带宽高达10KHz，这一指标远超传统 PWM 驱动器的 1-4KHz 水平。在具体实现中，驱动器采用了高速运算放大器和精密功率晶体管，配合优化的反馈网络，确保了电流环的快速响应和高精度控制。
数字控制平台基于高速 DSP 实现，提供了智能控制、可编程配置、故障保护、自测试、校准和状态报告等功能。DSP 实时监测所有关键系统功能，包括输出电压、电流、温度等参数，并通过 "安全操作区"（SOA）算法限制输出功率，为系统提供全面的保护。这种模拟与数字技术的有机结合，既保证了系统的高动态性能，又提供了现代工业控制系统所需的安全可靠性。
1.3 10KHz 电流环带宽的技术实现
VAREDAN 驱动器实现 10KHz 电流环带宽的技术路径主要包括三个方面：电路拓扑优化、器件选型和系统集成设计。首先，在电路拓扑方面，驱动器采用了直接耦合的电流反馈结构，避免了传统 RC 网络带来的相位滞后问题。这种设计使得电流反馈信号能够实时反映输出电流的变化，为高速闭环控制提供了硬件基础。
其次，在器件选型上，VAREDAN 选用了高速运算放大器和低电感功率晶体管，确保了电路的高频响应能力。特别是在功率输出级，采用了低内阻的功率器件和优化的散热设计，不仅降低了功率损耗，还减少了热噪声对系统性能的影响。同时，驱动器采用了差分输入结构，有效抑制了共模干扰，提高了信噪比。
第三，在系统集成设计方面，VAREDAN 通过优化 PCB 布局和屏蔽设计，最大限度地减少了寄生参数对高频性能的影响。特别是在电流检测环节，采用了精密的无感电阻和高速 ADC，确保了电流信号的准确采样。此外，驱动器还采用了多级滤波和信号调理电路，进一步提高了系统的稳定性和抗干扰能力。
值得注意的是，10KHz 的电流环带宽不仅意味着更快的动态响应，更重要的是能够有效抑制高频扰动，提高系统的抗干扰能力。这对于半导体制造、精密测量等对稳定性要求极高的应用具有重要意义。
1.4 SOA 安全操作区保护算法
VAREDAN 线性伺服驱动器的SOA（Safe Operating Area，安全操作区）保护算法是其技术创新的重要体现。与传统 PWM 驱动器简单的过流保护不同，线性放大器的保护机制要复杂得多，因为其输出器件始终处于导通状态，无法通过简单的开关控制来实现保护。
SOA 保护算法的核心原理是实时监测每个功率器件的工作状态，包括器件两端的电压、流过的电流以及结温等参数。DSP 通过这些实时数据计算出器件的瞬时功耗，并与预先设定的安全工作区域进行比较。当检测到器件工作超出安全范围时，算法会通过动态调整输出或关断器件来保护系统。

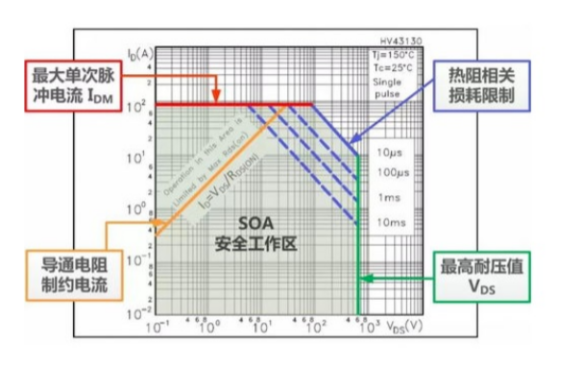

图1 功率芯片安全工作区
在具体实现中，SOA 算法采用了多维安全边界的概念。除了传统的电流限制外，还考虑了电压、温度和时间等多个维度的约束条件。例如，当检测到功率器件的结温接近临界值时，算法会自动降低输出功率，即使此时电流尚未达到过流阈值。这种预防性保护机制大大提高了系统的可靠性和使用寿命。
VAREDAN 的 SOA 算法还具有自适应特性，能够根据环境温度、负载特性等因素动态调整保护阈值。同时，算法还记录了历史故障信息，为系统维护和故障诊断提供了重要依据。实践证明，这种先进的保护机制在防止放大器因过功率条件而损坏方面非常有效。
1.5 低漂移技术的电路设计原理
VAREDAN 的LALD（低漂移）系列产品代表了线性伺服驱动器在温漂控制方面的最高水平。该系列产品的温度漂移可控制在 400μA 以内（0-70℃范围内），比传统型号提升近百倍。这种卓越的温漂特性源于其独特的电路设计和制造工艺。

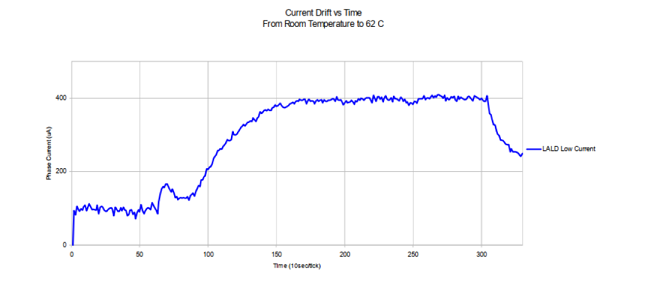

图2 LALD系列温度漂移特性
低漂移技术的核心在于采用了对称差分结构和温度补偿网络。在电路设计上，LALD 系列采用了完全对称的差分放大器结构，确保了温度变化对正负通道的影响相互抵消。同时，电路中使用了精密的温度补偿元件，能够实时监测环境温度变化，并通过反馈网络自动调整工作点，补偿温度漂移的影响。
VAREDAN 的专有电路还提供了增益切换功能，能够实现低电流（<500mA）的精确控制。这种设计不仅提高了小信号的控制精度，还通过优化的电路布局减少了寄生参数的温度敏感性。此外，LALD 系列还采用了特殊的制造工艺，包括精密的元器件筛选、老化处理和温度循环测试，确保了产品的长期稳定性。
低漂移特性对于高精度应用具有重要意义。在半导体制造设备中，即使微小的温漂也可能导致定位误差的累积，影响产品良率。VAREDAN 的 LALD 系列通过卓越的温漂控制，为这类应用提供了可靠的技术保障。
VAREDAN 产品系列与性能参数全面对比
2.1 LA 标准系列产品规格参数
VAREDAN 的LA 标准系列是其产品线的基础，覆盖了从 200W 到 1500W 的功率范围，能够满足大多数高精度运动控制应用的需求。该系列产品包括 LA-210、LA-415、LA-525、LA-830、LA-835、LA-840、LA-1535、LA-1545 和 LA-1555 等多个型号，每个型号在功率等级、电流输出能力和封装尺寸方面都有明确的定位。
从功率规格来看，LA-210 提供 200W 持续功率和 400W 峰值功率，配备 2.5/10A 的电流输出能力，工作电压范围为 ±12-±75VDC。该型号适用于小型精密运动平台、光学定位系统等功率需求相对较低的应用。LA-415 将功率等级提升至 400W 持续 / 1200W 峰值，电流输出能力达到 5/15A，同样支持 ±12-±75VDC 的工作电压范围。LA-525 进一步提升至 500W 持续 / 1500W 峰值，电流输出能力为 10/25A，在 500W 功率等级中提供了更强的瞬时功率输出能力。
对于更高功率需求，LA-800 系列提供 800W 的持续功率，峰值功率可达 3000-6000W。其中，LA-830 提供 15/30A 的电流输出，LA-835 提升至 18/35A，LA-840 达到 20/40A，能够满足大型精密运动平台、高速加工设备等应用的需求。LA-1500 系列则提供 1500W 的持续功率，峰值功率同样可达 3000-6000W，电流输出能力从 20/35A 到 30/55A 不等，是 VAREDAN 产品线中的高端型号。
在封装设计方面，LA 标准系列采用了紧凑的独立式设计。全功率范围的产品采用基本接近的长宽设计，根据功率不同，散热片的厚度逐渐增大。这种设计不仅节省了安装空间，还便于系统集成和维护。

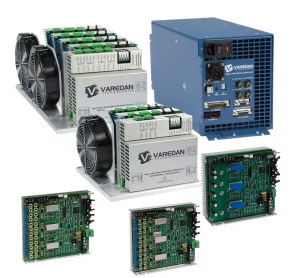

图3 LA标准系列
2.2 LALD 低漂移系列性能优势
LALD（Linear Amplifier, Low Drift）低漂移系列是 VAREDAN 针对高精度应用开发的高端产品线，其最显著的特点是卓越的温度稳定性。该系列产品在 0-70℃的工作温度范围内，电流漂移控制在 400μA 以内，比传统 LA 系列提升近百倍的温漂特性。这种性能提升主要体现在小电流温漂特性有近百倍的改善，全量程温漂特性有 10 倍的提升。
LALD 系列产品覆盖了500W 到 1500W 的功率范围，包括 LALD-515、LALD-525、LALD-535、LALD-825、LALD-835、LALD-1525 和 LALD-1540 等型号。从功率规格来看，LALD-515 提供500W 持续 / 1900W 峰值功率，LALD-525 提供 500W 持续 / 1900W 峰值功率，LALD-825 提供 800W 持续 / 1900W 峰值功率，LALD-1540 提供 1500W 持续 / 1900W 峰值功率。在电流输出能力方面，各型号提供 5-15A 的持续电流和 15-40A 的峰值电流，工作电压范围为 ±12-±150VDC。
LALD 系列的技术优势不仅体现在温漂控制上，还包括其专有电路设计带来的高精度控制能力。该系列产品提供增益切换功能，能够实现极低电流（<500mA）的精确控制，这对于需要微小力或力矩控制的应用具有重要意义。同时，LALD 系列采用了固有的平衡设计，无需额外的设置或调整即可投入使用，大大简化了系统集成过程。
在应用场景方面，LALD 系列特别适合于对温度变化敏感的高精度应用，如半导体制造设备、精密测量仪器、光学检测系统等。在这些应用中，即使微小的温漂也可能导致累积误差，影响最终的测量精度或加工质量。VAREDAN 的 LALD 系列通过卓越的温漂控制，为这类应用提供了可靠的技术保障。
2.3 6U 机架系列多轴控制能力
VAREDAN 的6U 机架系列代表了其在多轴控制系统方面的技术实力。该系列基于标准 19 英寸机架安装设计，能够在单个 6U 高度的机箱内集成多达 5 个 LA6U 线性放大器模块和 1 个 VPS-LA6U 电源模块，实现高达15 轴的高功率精密线性运动控制。这种模块化设计不仅节省了机柜空间，还大大简化了系统布线和维护工作。
6U 机架系列的核心是 LA6U 线性放大器模块，该模块提供 标准500W的LA6U-525 型号。LA6U-525 提供 500W 持续 / 1500W 峰值功率，电流输出能力为 10/25A；支持 ±12-±150VDC 的工作电压范围，能够适应不同的应用需求。
LA6U 模块的设计具有高度的灵活性，支持多种工作模式配置。除了传统的三相无刷电机驱动模式外，还提供了单相有刷 / 音圈模式和创新的 "独立" 模式。在独立模式下，单个 LA6U 模块能够驱动 3 个独立的单相负载，这种设计使得单个 6U 机箱最多可实现 15 轴的控制能力。每个LA6U 模块都配备了 RS232 通信接口和 7 段 LED 显示屏，便于参数配置和状态监控。
VPS-LA6U 电源模块是 6U 机架系统的重要组成部分，它能够接受中心抽头的单相或三相交流输入，生成系统所需的 ±DC 母线电压。同时，该电源模块还提供 + 5VDC@10A、±15VDC@3A 和 + 24V@2A 等辅助电源，为系统的控制电路和传感器提供所需的电源。这种集成化的电源设计不仅提高了系统的可靠性，还减少了外部电源的数量。

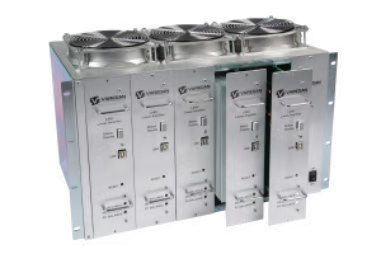

图4 LA6U系列
2.4 紧凑型系列功率密度优势
VAREDAN 的紧凑型系列包括 LA-100S 和 LA-310 两个型号，专为空间受限的应用场景而设计。LA-100S 是一种超紧凑的高性能电流模式线性放大器，专为驱动单相负载（如有刷电机和音圈）而设计。该型号的尺寸仅为 3.74x3.0x2.97 英寸，重量轻，特别适合于便携式设备和对安装空间有严格要求的应用。
LA-100S 的技术规格包括：100W 持续功率和 200W 峰值功率，电流输出能力为 2A 持续 / 4A 峰值，工作电压范围为 + 12V 到 + 48VDC 单极母线。虽然功率相对较低，但该型号在 5KHz 的电流环带宽下仍能保持优异的动态性能。该型号采用了绝缘金属基板电路板，实现了极高的功率密度，同时配备了集成的散热片和风扇，确保了良好的散热性能。
LA-310 是另一个重要的紧凑型产品，提供 300W 持续功率和 600W 峰值功率，电流输出能力为 4A 持续 / 10A 峰值，工作电压范围为 ±12 到 ±100VDC。该型号的独特之处在于提供了三种封装形式：开放式框架、DC 独立式和 AC 独立式，能够满足不同的系统集成需求。开放式框架适用于 OEM 应用，DC 独立式配备了完整的外壳和冷却风扇，AC 独立式则集成了 300W 线性电源和 2 个冷却风扇，用户可直接接入110/240VAC 电源。
LA-310 在功能设计上也具有创新性，提供了 T、S、D 三种工作模式，可通过前面板 DIP 开关进行选择。在 T 模式下，放大器配置为驱动一个三相无刷电机；在 S 模式下，配置为 H 桥驱动一个单相电机或音圈；在 D 模式下，配置为 3 个独立的半桥，可驱动多达 3 个单相电机或音圈。此外，该型号还提供了 4 种电流环增益设置，用户可根据负载特性进行选择，这种设计大大提高了产品的适用性。

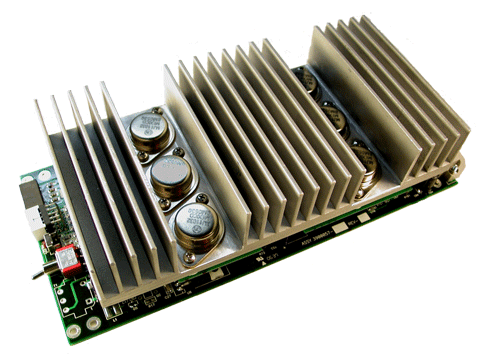

图5 LA-100S
2.5 Peak Servo 3U 机架系列模块化设计
VAREDAN 的Peak Servo 3U 机架系列采用欧洲标准 3U Eurocard 可插拔模块设计，为工业控制系统提供了灵活的模块化解决方案。该系列包括多个子系列，每个子系列都针对特定的应用需求进行了优化设计。
Series 400 高功率线性正弦驱动伺服放大器是该系列的代表性产品，提供 1400W 的峰值输出功率，电压范围为 24-85VDC，峰值电流为 5-25A。该型号是 Series 57 的升级版，符合 RoHS 标准，并增加了板载功率母线保险丝以提供增强保护。其主要应用包括线性平台、空气轴承、龙门系统、半导体测量、光刻测试和测量、高精度装配 / 测量以及激光加工等。
Series 59 线性直流伺服放大器提供两轴200W 峰值输出功率，电压范围为 24-56VDC，峰值电流为 9A。该型号专为控制直流有刷电机的转矩或音圈电机的力而设计，特别适用于需要平滑、精确力控制的应用。
3U 机架系列的设计理念是模块化和标准化。所有模块都采用统一的 3U Eurocard 尺寸（100mm x 160mm），配备 DIN 连接器，确保了良好的互换性和系统集成便利性。每个模块都集成了高速 DSP，提供智能控制、可编程配置、故障保护、自测试、校准和状态报告等功能。同时，模块还配备了 7 段 LED 显示屏，实时显示驱动器状态，并通过 RS-232 接口提供完整的操作和故障状态信息。
图6 3U驱动器
VAREDAN 技术优势与竞争对比分析
3.1 与 PWM 驱动器的技术差异对比
VAREDAN 线性伺服驱动器与传统 PWM 驱动器在技术原理上存在根本性差异，这些差异直接决定了两者在性能特性和应用场景方面的不同定位。从工作原理来看，PWM 驱动器通过高频开关（通常 20-100KHz）来模拟电压输出，其功率器件工作在截止或饱和状态，而线性驱动器的功率器件始终处于线性放大区域，通过连续的电流输出来实现电压控制。
在效率对比方面，PWM 驱动器具有明显优势，其能量效率通常超过 90%，而线性驱动器的效率一般较低。这种效率差异主要源于线性驱动器的功率器件始终有电流流过，即使在输出电压较低时也会产生功率损耗。然而，效率差异并不意味着线性驱动器在所有应用中都处于劣势，在某些对精度和稳定性要求极高的场合，用户往往愿意牺牲一定的效率来换取更好的性能。
在动态性能方面，线性驱动器展现出明显优势。VAREDAN 线性驱动器的电流环带宽高达 10KHz，而 PWM 驱动器通常只能达到 1-4KHz。这种高带宽特性使得线性驱动器具有更快的动态响应和更强的抗干扰能力。更重要的是，线性驱动器不存在 PWM 驱动器固有的死区效应，能够提供更好的低速性能和位置稳定性。
在噪声特性方面，两者的差异最为显著。PWM 驱动器由于高频开关动作，会产生严重的 EMI（电磁干扰）和可听噪声，这些噪声不仅会干扰周围的电子设备，还可能影响传感器的正常工作。相比之下，线性驱动器的连续电流输出特性使其具有极低的 EMI 和可听噪声，特别适合于对电磁环境要求严格的应用，如光学加工设备、精密测量仪器等。
在控制精度方面，线性驱动器的纯线性输出特性确保了输入输出之间的精确线性关系，而 PWM 驱动器由于量化效应和死区特性，在小信号控制时会产生非线性误差。VAREDAN 的线性驱动器能够将电流波动稳定在微安级别，这种精度水平是 PWM 驱动器难以达到的。
3.2 电流环带宽、温漂控制等关键指标优势
VAREDAN 线性伺服驱动器在多个关键技术指标上都达到了行业领先水平，这些优势直接转化为系统性能的提升和应用价值的增加。
电流环带宽是衡量伺服驱动器动态性能的核心指标。VAREDAN 驱动器的 10KHz 电流环带宽不仅意味着更快的响应速度，更重要的是能够有效抑制高频扰动，提高系统的稳定性。在实际应用中，高带宽特性使得系统能够更好地跟踪高速运动指令，减少跟随误差。
温漂控制是 VAREDAN LALD 系列的核心优势。400μA 的温度漂移（0-70℃范围）代表了当前线性伺服驱动器的最高水平。这种卓越的温漂特性对于高精度应用具有重要意义。以半导体制造为例，在晶圆加工过程中，即使微小的温度变化也可能导致器件性能的变化，VAREDAN 的低漂移特性确保了加工过程的一致性和产品良率。
控制精度方面，VAREDAN 驱动器通过纯线性输出实现了极高的控制精度。电流波动稳定在微安级别，输入输出之间呈现严格的线性关系。在位置控制应用中，这种高精度特性直接转化为更好的重复定位精度和更小的定位误差。
动态响应特性方面，VAREDAN 驱动器不仅具有高带宽，还具有优异的相位特性。由于采用模拟电流环设计，避免了数字控制带来的延迟问题，确保了系统具有良好的瞬态响应特性。在1KHZ以内的相频特性中，保存较小的延迟。
3.3 成本效益与技术成熟度评估
在评估 VAREDAN 线性伺服驱动器的市场竞争力时，成本效益和技术成熟度是两个不可忽视的重要因素。
从成本角度来看，线性驱动器的制造成本通常高于 PWM 驱动器，这主要是由于线性驱动器需要使用更多的功率器件和更复杂的散热设计。然而，在某些应用场景中，线性驱动器的综合成本效益可能更优。例如，在需要额外 EMI 滤波、屏蔽或冷却系统的 PWM 驱动器应用中，这些附加系统的成本可能抵消了 PWM 驱动器本身的成本优势。
VAREDAN 通过技术创新和优化设计，在保证性能优势的同时，努力控制产品成本。例如，通过采用标准化的模块设计、优化的 PCB 布局和规模化生产，VAREDAN 能够在不牺牲性能的前提下降低制造成本。同时，VAREDAN 还提供了灵活的产品配置选项，用户可以根据具体需求选择不同的功能配置，避免为不需要的功能付费。
在技术成熟度方面，VAREDAN 自 2000 年成立以来，一直专注于线性伺服驱动器的研发和生产，积累了丰富的技术经验和应用案例。其产品已经在多个行业得到了广泛应用，包括半导体制造、精密测量、医疗设备等，这些应用案例证明了 VAREDAN 技术的可靠性和成熟度。
VAREDAN 的产品线完整性也体现了其技术成熟度。从 100W 到 1500W 的完整功率覆盖，从标准型到低漂移型的多样化选择，从独立式到机架式的灵活封装，这些都表明 VAREDAN 已经建立了完整的技术体系和产品平台。
在可靠性方面，VAREDAN 产品采用了严格的质量控制体系，包括元器件筛选、老化测试、环境测试等多个环节。特别是其先进的 SOA 保护算法，能够有效防止因异常工作条件导致的器件损坏，大大提高了产品的可靠性和使用寿命。
VAREDAN 应用领域
4.1 半导体制造设备中的精密控制应用
半导体制造设备对运动控制的要求极其严格，任何微小的误差都可能导致芯片良率的下降，因此对伺服驱动器的精度、稳定性和可靠性都有极高的要求。VAREDAN 线性伺服驱动器凭借其卓越的技术性能，在半导体制造的多个关键环节都得到了广泛应用。
在晶圆处理设备中，VAREDAN 驱动器主要用于控制晶圆的精密定位和传输。例如，在光刻机中，需要将晶圆精确定位到纳米级精度，VAREDAN 的 LALD 系列凭借其 400μA 的极低温漂特性，能够确保在长时间工作过程中保持稳定的定位精度。在检测和测量设备中，VAREDAN 驱动器的应用更加广泛。例如，在光学检测设备中，VAREDAN 驱动器用于控制光学元件的精密定位，其无 EMI 特性避免了对检测信号的干扰。
4.2 精密机械加工与测量仪器
在精密机械加工和测量领域，VAREDAN 线性伺服驱动器为各种高精度设备提供了核心控制能力。这些应用通常要求设备具有纳米级的运动精度、亚毫秒级的响应速度和长期的稳定性，VAREDAN 的产品特性完美匹配了这些需求。
在超精密加工设备中，如光学镜片研磨机、金刚石车床等，VAREDAN 驱动器用于控制刀具或工件的精密运动。其 10KHz 的电流环带宽确保了对复杂轮廓的精确跟踪，而纯线性输出特性则保证了加工表面的质量。特别是在加工非球面镜片时，需要精确控制刀具的运动轨迹，VAREDAN 驱动器的高精度控制能力是实现高质量加工的关键。
精密机械加工和测量设备通常需要长时间连续工作，对设备的可靠性有很高要求。VAREDAN 驱动器的 SOA 保护算法和多重安全机制，确保了设备能够在各种工况下安全稳定运行。
