一、基础定义

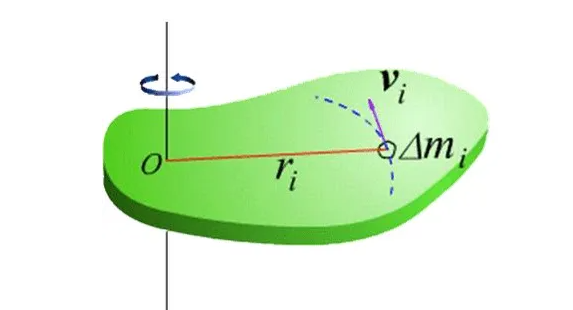

编码器惯量 J，是伺服、步进运动系统中极易被忽略的核心参数，常用单位为 kg.㎡。它指代编码器旋转部位（码盘、转轴、联轴器对接端）的转动惯性，是设备轴系总惯量的重要组成部分，直接影响设备启停、加速、定位的动态性能。
运动系统加速扭矩核心公式：
不难看出，编码器惯量直接决定系统总惯量大小，是影响设备动态响应的关键变量。
二、编码器惯量的核心影响与选型意义
1、高速高响应设备的核心关键
不同结构的编码器，惯量差距极大：小体积空心轴、超薄磁电编码器惯量极低；大尺寸实心轴、厚金属码盘编码器惯量显著更高，适配场景天差地别。
高动态精密场景：机器人关节、高速贴标设备、贴片机、精密雕刻机等，必须选用低惯量编码器。若编码器惯量过大，会直接拖慢设备响应速度，引发运行震荡、定位超调量大等问题，彻底废掉设备精度。
低速重载场景：低速大扭矩辊筒、重型输送设备中，负载惯量极大，编码器自身惯量占比极低，对设备运行性能影响可忽略不计，无需刻意追求超低惯量型号。
2、决定系统稳定性的惯量配比约束
运动控制行业通用核心标准：折算到电机轴的总负载惯量 ÷ 电机转子惯量 ≤3~5，精密设备要求≤3。
很多设备调试失败、运行异常，根源就是忽略了编码器惯量：编码器J值偏大，会直接拉高系统整体惯量比值，引发一系列问题：
设备加速所需电流增大，电机和驱动器发热加剧，长期运行易老化、报错；
速度环、位置环增益无法拉高，设备定位速度变慢、响应滞后；
启停阶段易出现抖动、卡顿，设备共振风险大幅上升。
三、各类编码器转动惯量参数对比

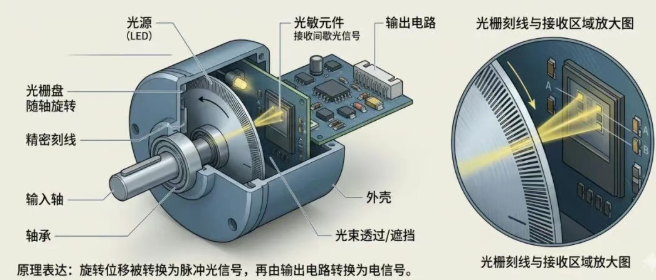

1. 光电实心轴编码器（常规38/58外径）
传统实心轴编码器结构成熟、成本低，但转轴和码盘质量更大，惯量偏高，仅适配常规低速场景。
2. 空心轴/套轴编码器（电机直装款）
采用中空无长转轴结构，直接套在电机轴上，旋转部件质量大幅降低，惯量远低于同规格实心轴编码器，是动态设备主流选择。
3. 磁电/霍尔编码器
无传统玻璃码盘结构，依靠磁环感应信号，转子核心部件质量更轻。同尺寸下，磁电编码器惯量比普通光电编码器低20%~50%，同时具备抗冲击、耐震动、适配高速运行的优势，高速工况适配性极强。
4. 大口径重载绝对值编码器（90/115外径）
采用厚金属壳体、大尺寸法兰与加粗转轴，结构坚固、承载能力强，但惯量极大，仅适配大功率、大惯量重载电机，严禁用于小型精密伺服设备。
四、编码器惯量折算与计算方法
1. 最优方式：厂家手册直查
所有正规编码器样本参数表中，均会标注 Moment of Inertia / Rotor Inertia J（转子转动惯量），工程应用中优先采用厂家实测数值，误差最小。
2. 简易理论估算（无参数时适用）
编码器惯量由转轴和码盘两部分组成，可通过物理公式拆分估算：
3. 减速机构惯量折算公式
当编码器安装在减速机输出端时，需将输出端惯量折算到电机轴侧，才能参与系统惯量配比校核，折算公式：
五、落地实用选型规则
结合工况、电机参数匹配编码器，规避90%的惯量适配问题：
高速高动态工况：机器人、CNC主轴、高速分拣、精密定位设备，优先选用空心轴、超薄分体式、磁电低惯量编码器；
低速轻载工况：普通步进驱动、低速输送设备，常规实心轴编码器即可满足需求，无需刻意追求低惯量；
小功率高速伺服电机：此类电机转子自身惯量极小，需严格核对编码器J值，防止总惯量配比超标，导致调试困难；
配套配件选型：优先选用轻量化、短尺寸、高刚性联轴器，避免联轴器附加惯量叠加，加重系统负载。
六、常用单位换算（工程必备）
工程选型中两大常用惯量单位换算关系：
