你在选型盛思锐（Sensirion）温湿度传感器时，是否只看了规格书首页那个醒目的“±1.5%RH”或“±0.2°C”？小心，这可能只是“理想状态”下的典型值！真实应用中，你的传感器精度可能远不如预期。今天，我们就来揭秘如何正确解读盛思锐传感器的精度曲线，避免设计翻车。
01
为什么大家会误解“典型精度”？
在盛思锐（Sensirion）的官方规格书（Datasheet）中，最显眼的位置往往标注着如下的精度参数：
· SHT40: 湿度典型精度 ±1.8%RH，温度典型精度 ±0.2°C
· SHT30: 湿度典型精度 ±2.0%RH，温度典型精度 ±0.3°C
· SHT85: 湿度典型精度 ±1.5%RH，温度典型精度 ±0.2°C
这些数字非常诱人，很多工程师在选型时直接将其作为系统的最终精度指标。但这是一个巨大的误区！
真相是： 规格书首页标注的精度通常是典型精度（Typical Accuracy）。它代表的是在实验室理想条件下，大部分（通常是68%或更多）传感器能达到的水平，而不是保证值。
划重点：典型精度 ≠ 最大误差（Tolerance）。如果你按典型精度去设计系统余量，大概率会在量产或极端环境下遇到麻烦。
02
真正的“底线”在哪里？
——传感器性能图表（Sensor Performance Graphs）

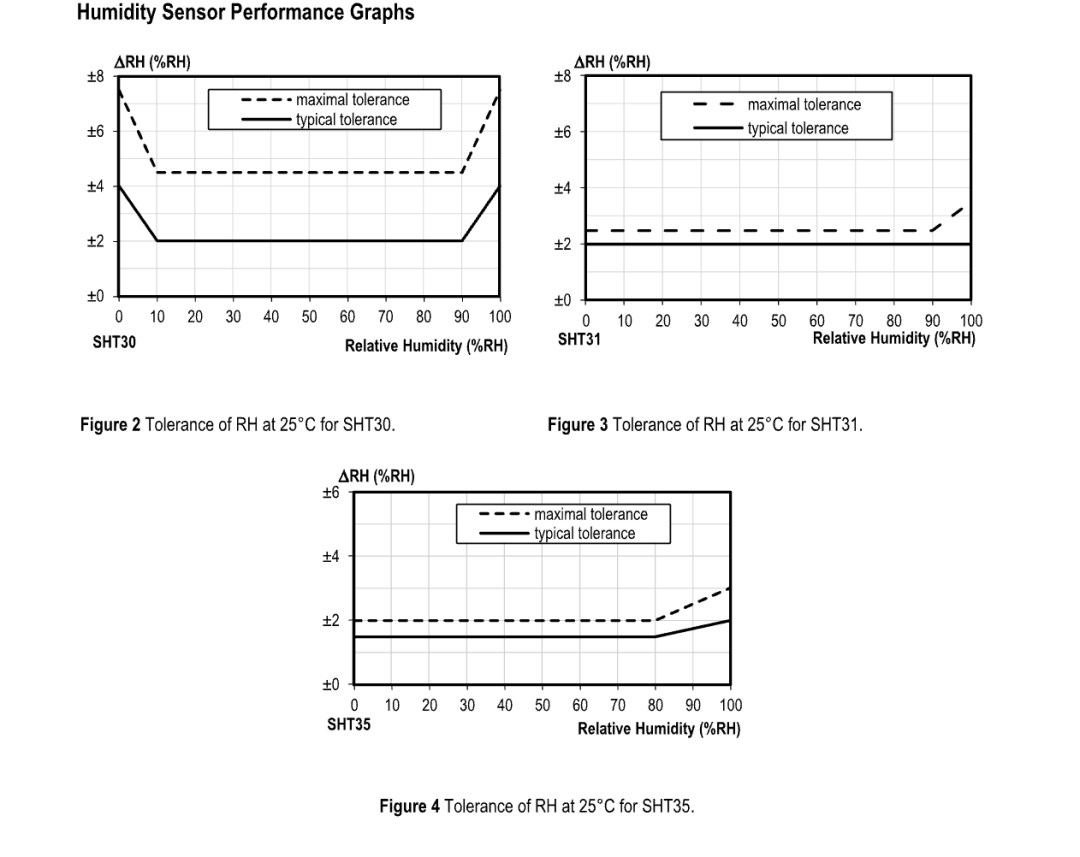

要找到传感器在实际应用中的真实精度边界，你必须翻到规格书的后半部分，寻找一张关键的图表：“湿度传感器性能图表（Humidity Sensor Performance Graphs） 和 “温度传感器性能图表” (Temperature Sensor Performance Graphs)。
1. 这张图长什么样？
以盛思锐 SHT3x系列为例，这张图通常是一个坐标图：
· 横轴（X轴）：代表测量范围（如湿度 0~100%RH，或温度 -40~125°C）。
· 纵轴（Y轴）：代表误差值（如 ±%RH 或 ±°C）。
· 曲线：
图中会有几条线，通常包括：
典型曲线（Typical）：大多数传感器的表现。
最大容差曲线（Max Tolerance）：这是所有出厂传感器 guaranteed（保证）不会超过的误差边界。
2. 如何读懂这张图？
让我们模拟一个场景：你正在使用 SHT30 传感器进行仓储环境监测，环境温度约为 25°C，湿度波动在 0~10%RH之间。
· 错误读法：直接看首页，认为湿度误差永远是 ±2%RH。
· 正确读法：
1. 打开 SHT30 Datasheet，找到 " Humidity Sensor Performance Graphs" 图表。
2. 观察在 0~10%RH 这个范围，典型精度曲线对应的纵坐标是多少。
3. 你可能会发现：
§ 在 0~10%RH 时，典型误差都超过了±2%RH。
§ 而在 10%-90%RH 的范围内，典型误差才接近标称的 ±2%RH。
结论：如果你的应用场景正好处于高湿或低湿的非线性区域，实际误差会比首页标称的典型误差大得多！
03
典型精度 vs. 精度曲线

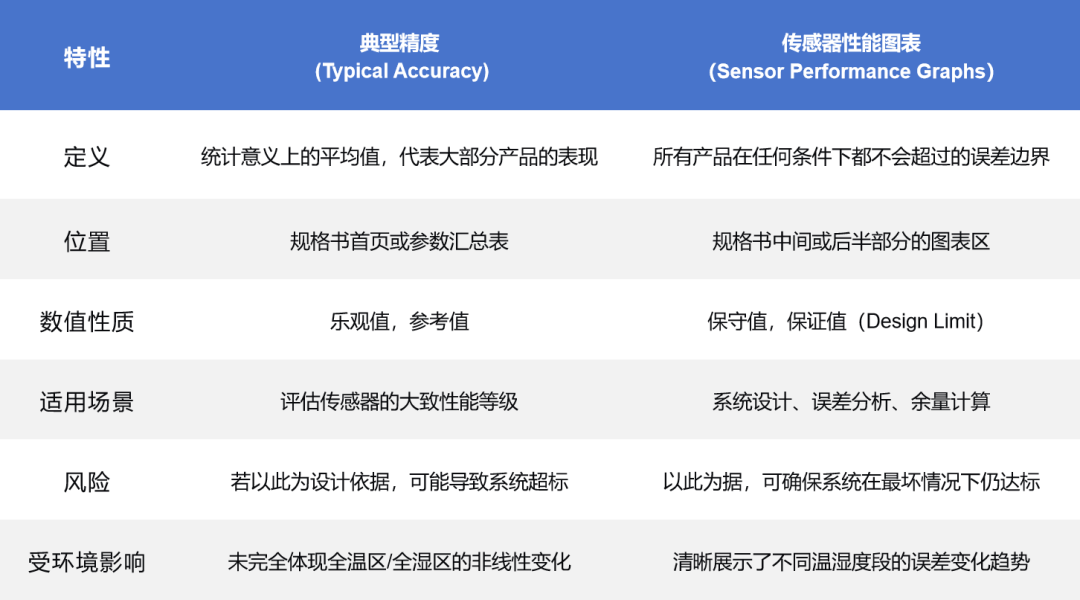

为了让大家更直观地理解，我们整理了以下对比表：
04
避坑指南：工程师该如何正确选型？
1. 永远按“最大容差”设计
在进行系统误差预算（Error Budget）时，严禁使用典型精度值。必须根据你实际工作的温湿度范围，从精度容差曲线上读取对应的最大误差值。
案例：某医疗设备要求湿度测量误差在全量程内不超过 ±3%RH。
· 若只看典型值 ±1.8%RH (SHT40)，似乎满足要求。
· 但查看容差曲线发现，在 0-10%RH 极低湿段，最大容差可能达到 ±3.5%RH。
· 决策：SHT40 在此场景下风险极高，需考虑更高阶型号（如 SHT45）或进行软件校准。
2. 关注“非线性”区域
盛思锐的传感器虽然在业内领先，但物理特性决定了在**极低湿（<10%RH）**、**极高湿（>90%RH）以及极端温度（<-20°C 或 >80°C）**下，误差曲线会明显发散。
· 如果你的应用涉及这些极端工况，务必仔细核对曲线图在该区域的走势。
3. 区分“条件”
规格书中的曲线通常基于特定条件（如 25°C 下测湿度，或特定电压下）。注意图表标题中的小字说明：
· 是在 25°C 下测得的湿度误差？
· 还是包含了全温度补偿后的误差？
· 供电电压波动是否会影响精度？
05
结语
盛思锐（Sensirion）无疑是温湿度传感器领域的佼佼者，其 CMOSens® 技术带来了极高的稳定性和一致性。但作为工程师，我们不能被规格书首页光鲜亮丽的“典型值”蒙蔽双眼。真正的专业，体现在对细节的敬畏。
下次拿到 Datasheet，请多花两分钟，翻到那张不起眼的坐标图。那里藏着的，才是你产品稳定运行的真正底气。
