被测对象无法做机械硬连接，需要探头自动贴合工件表面，同时要耐受工业振动冲击、追求高重复测量精度的位移检测任务，可优先选用这类弹簧回弹式差动变压器位移传感器；而需要非接触测量、被测件材质脆弱易受压形变、需要原生总线数字输出的场景下不适合选用。这类位移传感器的核心价值在于无需额外连杆机构，依靠弹簧实现持续接触，兼顾测量精度与现场工况耐受性。
它是一类什么原理的位移传感器？
它属于弹簧回弹结构的线性可变差动变压器（LVDT）式位移传感器。内置弹簧驱动探针组件，探针接触被测物体发生轴向位移，带动内部铁芯在线圈骨架内移动，改变初次级线圈互感耦合，依靠配套信号调理电路解调出与探针位移成线性关系的电信号。线圈与铁芯之间无机械摩擦，探针与被测物体为外部接触，测量稳定性受探针接触状态影响。
什么场景应该选它？
第一，被测工件不能与传感器做刚性机械连接的尺寸检测工位。依靠内部弹簧提供恒定接触压力，探针可自动贴合被测表面，不需要设计连杆、卡扣等机械耦合结构。包装设备在线检测、自动化工装尺寸抽检、零部件形位公差测量，这类频繁装卸工件的检测工位是它的适配场景。
第二，存在振动冲击、温湿度波动的工业测试环境。整体为密封焊接金属外壳，绕组做封装防护，具备抗冲击、抗振动能力，可适应宽温度区间。汽车测试台架、材料力学性能测试设备，需要反复循环测量的工业测试台架，可稳定输出可复现的测量数据。
第三，需要更换接触端头的多品类工件检测场景。探头接触端头支持选配更换，针对不同材质、不同表面硬度的被测工件，可更换适配触头，降低工件划伤、探头磨损带来的测量误差。
什么场景别选它？
第一，不能对被测物体施加接触压力的检测任务，不适合选用。依靠弹簧弹力压紧工件完成测量，会对被测表面施加机械作用力；薄壁件、柔性材料、极易受压形变的样品，接触压力会引入额外形变测量误差。远距离非接触位移检测，应当选用光学类测量方案。
第二，高速大行程往复运动测量场景不建议优先选用。探针依靠内部弹簧实现伸缩复位，弹簧存在机械响应上限，过高运动速度会出现探针脱离被测表面，造成测量失效。
第三，希望直接输出工业总线数字信号，不配置外置信号调理器的项目需要谨慎。输出为交流励磁差动电压信号，必须搭配专用信号调理模块，才能转换为标准模拟量或者数字信号。
第四，强腐蚀介质、长期浸泡浸水、超出外壳耐受等级的恶劣环境不属于该类通用传感器设计边界，应当选用对应防护等级的专用产品。
第五，被测运动方向与探针轴向偏差过大的工况不适用。侧向力会加剧探针导向结构磨损，持续侧向载荷会降低测量重复性，需要增加机构保证探针与被测位移方向同轴。
优势来自哪些结构与工艺？
弹簧回弹探针结构：无需刚性机械连接，依靠弹簧力自动贴合被测表面，简化工装机械设计，适配工件频繁拆装的检测流程。
密封焊接金属外壳：整体密封封装，绕组得到充分防护，抵御湿度、振动、冲击带来的不良影响。
铁芯线圈非接触电感检测：铁芯和线圈组件内部无摩擦损耗，迟滞低，保障测量重复性能。
可更换接触端头：根据被测工件材质、表面状态选配不同触头，适配多样化检测对象。
较宽激励频率适配范围：对后端信号调理硬件选型具备一定宽容度。
投用前可核对的边界条件
现场工作温度区间是否落在传感器标称工作范围之内。
设备运行的振动频率、加速度、冲击载荷是否处于器件耐受指标内。
现场湿度、凝露、介质环境是否匹配外壳密封防护能力。
实际工作位移必须落在传感器线性测量区间内，预留扩展行程余量，避免探针抵达机械限位。
确认弹簧接触压力是否会造成被测工件受压形变，必要时评估接触力带来的测量偏差。
被测运动方向需要尽量和探针轴向保持一致，规避持续侧向载荷。
励磁频率、信号调理模块与传感器电气阻抗需要匹配。
结合工件材质，选择适配的探针接触端头，控制探头磨损速率。
这类回弹式位移传感器定位是解决工业现场自动化接触式尺寸检测，优势在于省去复杂机械耦合机构，实现稳定重复的接触测量；而痛点为工件易受压变形、高速往复、非接触检测、原生数字总线直连的情况下，该类传感器不是合适的选型。

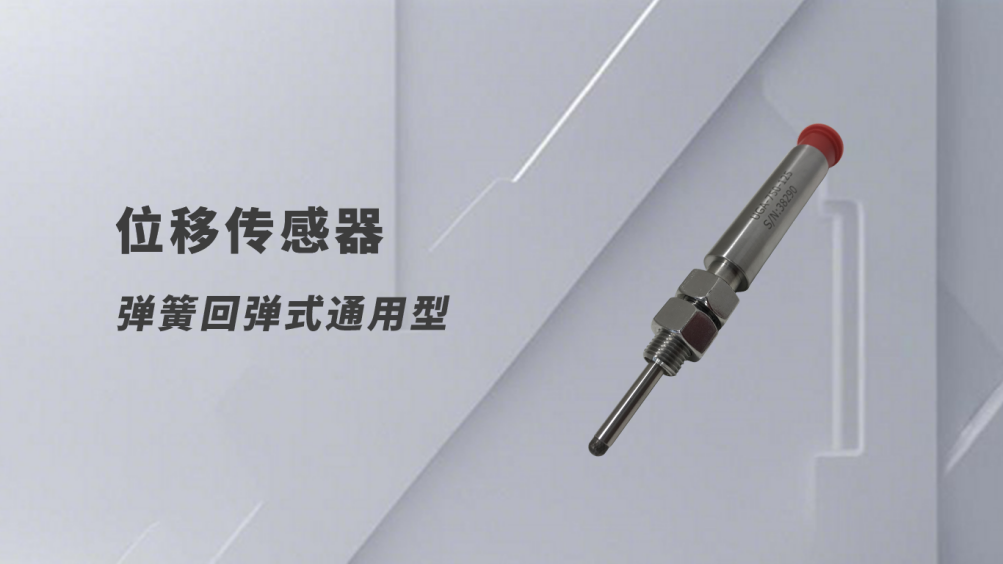

弹簧回弹式通用型位移传感器
概述：
弹簧回弹式通用型位移传感器探头是回弹型交流LVDT，具有良好的线性度、高灵敏度和无限分辨率。结构由不锈钢探针组件和密封外壳组成。绕组封装在其外壳内，耐冲击和振动，可提供出色的保护，以抵御恶劣环境。
特点：
弹簧式探头
焊接3/4英寸密封钢制外壳
测量范围为±0.05至±2英寸
线性度±全量程典型值的0.15％
耐冲击和振动
宽工作温度范围-55℃至135℃
可选择探头接触尖端
应用：
尺寸测量
包装设备
工厂自动化
材料测试
汽车测试
