在工业物联网与智能装备快速迭代的背景下，磁场检测技术正从基础物理感知向高集成度数字交互跨越。霍尔传感器的应用早已突破传统转速测量与位置开关的单一范畴，深度嵌入新能源汽车电驱系统、精密伺服控制及高可靠性工业仪表的核心链路。面对日益复杂的电磁环境与严苛的功能安全要求，工程团队必须建立标准化的技术评估框架，通过参数解耦与架构优化实现系统级性能跃升。本文基于行业实测数据与典型设计实践，系统梳理技术演进路径与工程落地策略，为研发选型与方案设计提供可复用的决策依据。
物理机制与分类特性解析
霍尔传感器的底层逻辑源于半导体材料在洛伦兹力作用下产生的横向电势差。随着片上信号处理技术的成熟，器件已从单纯的物理换能器演变为具备温度补偿、增益调节与数字通信能力的智能节点。按输出特性划分，主流产品线可归纳为开关型、线性型与三维矢量型三大技术路线。开关型器件内置施密特触发器，通过设定正向导通磁通密度与反向释放磁通密度形成磁滞窗口，有效抑制机械振动引发的信号抖动。线性型器件输出与磁场强度呈正比关系，广泛应用于开环电流检测与角度测量，但其非线性误差与温漂特性需依赖外部校准或内部DAC补偿。三维霍尔阵列通过正交排列的霍尔单元解耦X、Y、Z轴向磁场分量，实现空间矢量角度的高精度重构，彻底规避传统单轴方案在装配偏移时的测量盲区。
开关型器件依赖磁滞窗口抑制抖动, 线性型器件需补偿温度非线性, 三维霍尔阵列实现空间矢量解耦
核心参数与选型权重评估
工程选型并非单一指标的最优解，而是多维约束条件下的系统权衡。建立标准化的评估模型需聚焦技术指标、环境适应性与全生命周期经济性三个维度。灵敏度与量程决定了器件对目标磁场的响应能力，工业级产品典型灵敏度范围通常在10至500 mV/T之间，量程覆盖需预留20%以上的安全裕度以应对永磁体老化衰减。工作温度范围与结温稳定性直接关联系统可靠性，符合AEC-Q100 Grade 1认证的产品可稳定覆盖-40℃至150℃工况，其温漂系数通常控制在0.1%FS/℃以内。动态响应带宽需与主控MCU的采样频率及控制环路带宽匹配，数字接口器件的SPI/I2C传输速率应满足高频PWM调制需求。成本维度需综合考量封装形式、贴片工艺适配性及批量阶梯报价，避免过度设计导致BOM成本失控。
工程选型必须建立多维评估模型, 优先级排序应遵循功能安全要求高于静态精度, 动态响应带宽需匹配控制环路频率
典型场景与工程落地实践

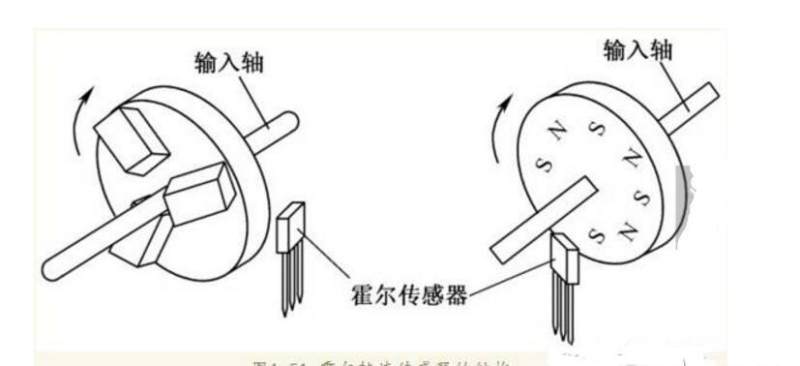

在新能源汽车电驱系统中，霍尔传感器的应用聚焦于电机转子位置检测与相电流闭环控制。无刷直流电机通常采用三相六位置换向逻辑，三颗开关型器件以120度电角度分布，配合PCB磁路屏蔽设计可有效抑制逆变器开关噪声耦合。电流检测场景多采用线性型或闭环磁通门架构，开环方案需严格遵循磁芯气隙最小化原则，模拟前端必须配置低通滤波抑制高频共模干扰，数字方案则推荐启用内部自校准算法消除装配公差。在工业自动化领域，液位监测与阀门开度检测依赖线性器件的连续输出特性，工程师常采用多点标定法构建分段线性拟合模型，将非线性误差压缩至0.5%FS以内。PCB布局阶段需严格遵循磁通路径最短原则，信号走线远离大功率开关器件，电源引脚配置去耦电容阵列以维持参考电压稳定性。
PCB布局需严格遵循磁通路径最短原则, 模拟前端必须配置低通滤波抑制高频共模干扰, 数字接口器件应启用内部自校准算法消除装配公差
技术演进与未来设计展望
据Yole Développement 2023年汽车电子传感器市场报告指出，智能霍尔器件年复合增长率已超过18%，技术演进正沿着高集成度、低功耗与自诊断能力三条主线推进。下一代器件将深度融合片上信号处理单元，通过数字孪生技术实现全生命周期磁特性追踪与故障预测。MEMS工艺与CMOS逻辑节点的先进封装将进一步缩小器件体积，满足可穿戴设备与微型机器人的严苛空间限制。AI驱动的自适应滤波算法将替代传统固定参数补偿，使传感器在强电磁干扰环境下仍能保持输出稳定性。对于研发工程师而言，提前掌握数字校准流程与磁路仿真工具链，将显著缩短产品迭代周期并降低现场调试成本。面对复杂多变的工况需求，霍尔传感器的应用已从被动检测转向主动感知，系统架构的设计重心正逐步向软件定义传感器方向迁移。
下一代霍尔器件将深度融合片上信号处理单元, 通过数字孪生技术实现全生命周期磁特性追踪
技术方案的落地始终依赖于对物理边界的清醒认知与对工程细节的持续打磨。在磁场畸变频发或温漂敏感的特定场景中，您通常采用哪些算法补偿策略或硬件屏蔽方案来提升系统鲁棒性？欢迎在评论区分享您的实测数据与设计心得。后续章节将深入探讨数字霍尔器件的SPI通信时序优化与EMC抗扰度设计，敬请期待。
