在 PLC 领域，CODESYS 无疑是众多自动化工程师心中的“白月光”，它凭借强大的硬件兼容性和开放的生态圈，占据了半壁江山。当 CODESYS 遇上实时工业以太网 EtherCAT 与底层传感通信王者 IO-Link，构建一个高度灵活、数据透明的工业 4.0 系统便水到渠成。
今天，我们将以、睿远工业IOLM-EC8X系列为例，为你奉上一份 CODESYS 平台下的满分配置排坑指南！
️ CODESYS 配置实战：五步轻松点亮
准备好你的 CODESYS 开发环境（以 V3.5 为例）和硬件设备，我们直接进入“保姆级”实操！
第一步：注入“灵魂” —— 安装 ESI 设备描述文件
要让 CODESYS 认出 Rasight 主站，必须先安装它的专属 ESI 文件。

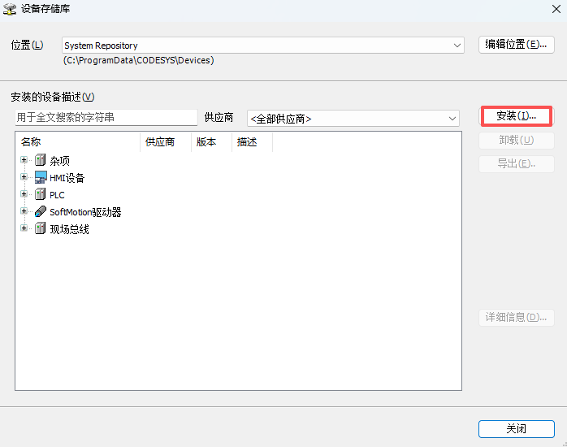

1. 在顶部菜单栏选择 “工具 (Tools)” -> “设备存储库 (Device Repository)”。
2. 点击 “安装 (Install)”，将文件类型切换为
EtherCAT XML Files (*.xml)。3. 找到并选中睿远主站的 ESI 文件（如：
Rasight RNL-EC-IOLM V1.x.x.xml），点击打开。安装成功后，系统就有了该设备的“基因库”。
第二步：搭建 EtherCAT 网络拓扑
1. 在设备树中，右键点击你的控制器（如
Device (CODESYS Control Win V3)），选择 “添加设备”。2. 添加一个

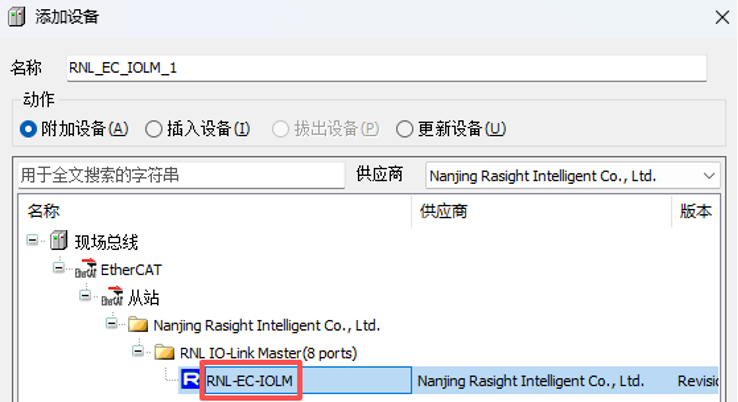

EtherCAT Master，并双击它，在“通用”选项卡中绑定你电脑或控制器的以太网网卡。3. 右键点击刚才添加的 EtherCAT Master，再次选择 “添加设备”，在列表中找到并添加我们的主角：
RNL-EC-IOLM。
第三步：玩转槽位（Slots）—— 配置 IO-Link 端口
主站的 8 个端口接了什么长度的传感器数据，全靠这里定义：

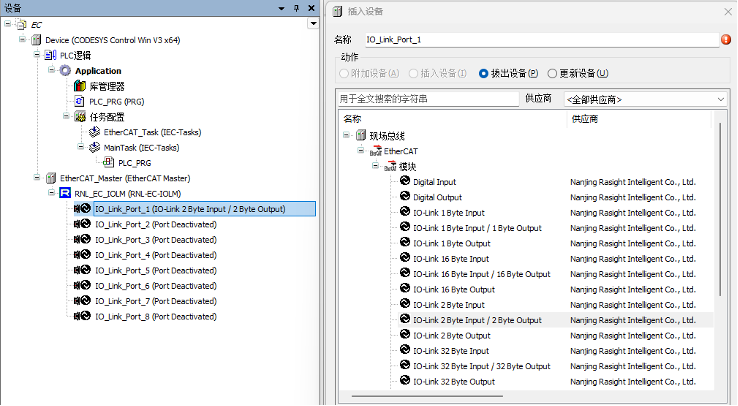

1. 点击左侧设备树中的主站节点，在右侧工作区打开对应的槽位配置界面。
2. 你会看到 Port 1 到 Port 8 的空槽。
3. 查阅从站设备手册，确定其过程数据长度。
• 例如：如果 Port 1 接了一个 2字节输入/2字节输出 的 IO-Link 传感器，就在 Port 1 的槽位中插入
IOL_I/O_02/02_Byte模块。• 如果 Port 2 只接了普通的 PNP 传感器，就插入
Digital Input模块。
第四步：启动参数与变量映射 (I/O Mapping)

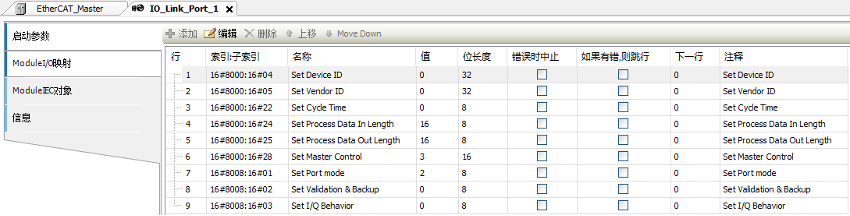

1. 设置启动参数 (Startup Parameters)： 进入主站的“启动参数”选项卡，你可以预先设定每个端口的运行模式。比如，将端口设定为
IO-Link Autostart，这样设备一上电就会自动尝试与从站设备建立通信。2. 变量映射： 进入 “EtherCAT I/O 映射” 选项卡。在这里，你会看到刚刚配置的各个端口的 Input 和 Output 数据区。将你的 PLC 程序变量直接填入对应的数据通道即可。
第五步：高阶玩法 —— CoE 对象字典深度诊断
在正常运行后，如果想看更深层的数据，CODESYS 的 CoE-Online 是绝佳工具：

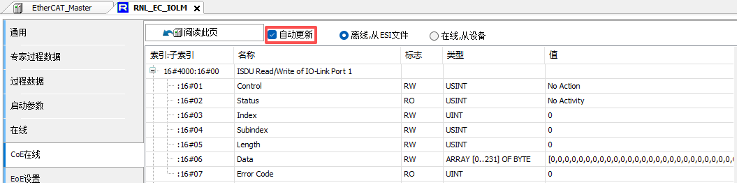

• ISDU配置信息： 开启专家设置，在COE 在线中的ISDU Read/Write，你可以直接读写端口下接入的 IO-Link 设备的 Vendor ID、Device ID 和循环时间。
完成以上配置后，点击编译并登录（Login），启动PLC。看到主站和端口绿灯常亮，恭喜你，通信成功建立！
总结
CODESYS 拥有着直观的树状结构和强大的对象字典（CoE）访问能力，通过睿远 IOLM-EC系列IO-Link主站，你不仅能轻松获取底层的数字化数据，更能为现场设备穿上一层坚固的“防护甲”。
