一、平价化与大兆瓦化驱动：顶置箱变成风电技术新方向

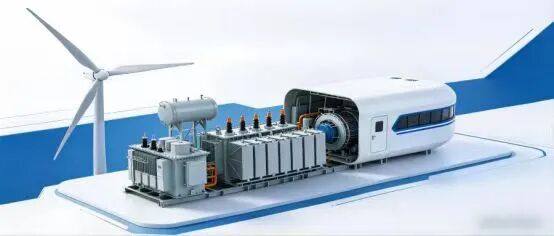

在风电全面平价上网与机组大兆瓦化的双重趋势下，变压器顶置型风力发电机组（简称“顶置箱变”）凭借显著的降本增效优势，成为行业技术升级的核心方向。该技术将传统布置于塔下的升压变压器集成于机舱尾部，实现发电机与变压器的近距离高压连接，可降低低压集电线路损耗约1.5%-3%、节约塔筒内低压电缆成本30%以上、缩短风电场建设周期10%-15%，完美契合大兆瓦机组（6MW及以上）对高效电能传输、低成本建设的核心诉求。当前，国内首份专项行业标准《变压器顶置型风力发电机组》（JB/T）正处于征求意见阶段，标准明确覆盖高压绕组额定电压≤72.5kV的陆上及海上水平轴机组，从设计、试验、安全、运维全链条规范产品要求。然而，机舱高密度集成带来的强振动耦合、有限空间散热、电气消防安全、高空维护可达性、油液劣化加速五大工程痛点，成为制约技术规模化应用的瓶颈，亟需以标准为框架，融合油液在线监测等智能化手段，构建安全可靠、可维护的技术体系。
二、顶置箱变核心工程痛点与标准化解决方案
（一）机舱集成：振动与结构耦合难题
痛点：风机运行时的叶片旋转、机舱偏航、发电机电磁振动形成多源、宽频振动（0-200Hz），直接传递至顶置变压器，易引发铁芯松动、绕组位移、紧固件疲劳、油液晃动泄漏，严重威胁绝缘与机械安全。
标准化方案：
抗振设计：标准明确变压器振动限值（≤2.5m/s²），要求采用弹性阻尼支撑、隔振器（阻尼比≥0.15），优化支撑结构避开风机主振频（1P/3P），防止共振。
结构强化：铁芯采用高强度叠片与绑带结构，绕组加强压紧固定，油箱采用加强筋抗震设计，关键部件通过振动冲击试验验证。
监测协同：集成加速度传感器，实时监测变压器振动幅值与频率，联动油液在线监测系统，识别振动引发的油液污染、部件磨损。
（二）热管理：有限空间散热与温升控制
痛点：机舱内部空间狭小、通风不畅，大兆瓦变压器损耗（300kW以上）集中释放，叠加太阳辐射与海上高湿高盐雾环境，易导致油温超上限（≥95℃），加速绝缘油老化、绝缘性能下降。
标准化方案：
散热系统：采用“自然冷却+强制风冷”双模式，配置温控联动风扇（温度≥65℃启动），优化风道设计实现热流定向排出；海上机型增加防盐雾密封与防腐涂层（盐雾试验≥1000 小时）；
温升限值：标准规定油浸式顶置变压器顶层油温≤85℃、绕组平均温升≤65K，低于常规箱变标准，预留安全裕度；
油液温控：搭配油液在线监测系统的传感器模块，实时追踪油品性质变化，联动散热系统智能调节，避免高温加速油液氧化、酸值升高。
（三）安全防护：电气防火与油液风险管控
痛点：机舱为密闭高空空间，变压器油（2000-5000L）为可燃介质，一旦发生过热、放电故障，易引发火灾、漏油坠海，且海上消防、救援难度极大。
标准化方案：
防火设计：配置独立消防舱体（耐火极限≥4h）、烟雾探测器、七氟丙烷 / 超细干粉自动灭火装置；设置防油泄漏集油池与导流管，防止油液扩散。
绝缘与防爆：采用加强型绝缘配合，高压电缆选用耐扭转、阻燃型（阻燃等级≥B1级）；油浸式变压器配置压力释放阀、防爆膜，故障时快速泄压。
油液安全监测：通过油液在线监测系统实时检测油中溶解气体（H₂、CO、C2H2等）、水分、酸值，提前7-15天预警过热、放电、绝缘老化故障，避免安全事故。
（四）高压电缆：扭转与绝缘可靠性挑战
痛点：机舱偏航（±360°）导致高压电缆反复扭转、弯曲，易出现绝缘层开裂、屏蔽层破损；振动与高温叠加加速绝缘劣化，引发局部放电、短路故障。
标准化方案：
电缆选型：标准明确采用风电专用耐扭转高压电缆，导体采用多股绞合结构，绝缘层选用耐老化、抗弯曲材料，通过≥10000次扭转试验验证。
敷设规范：设置电缆扭转缓冲装置、柔性固定夹具，优化弯曲半径（≥20 倍电缆直径），减少机械应力。
状态监测：融合局部放电监测与油液在线监测，通过油中特征气体（如C2H2）变化，间接判断电缆绝缘缺陷，实现早期预警。
（五）可维护性：高空运维与油液管理困境
痛点：变压器位于80-120米高空机舱，传统离线油液检测（取样送检周期≥7天）效率低、风险高；维护空间狭窄，油液更换、滤芯更换、故障检修难度大，运维成本增加40%以上。
标准化方案：
运维设计：标准要求设置专用维护通道、吊装口、快拆式盖板，关键部件（油样阀、滤芯、传感器）布置于易达区域。
免维护设计：采用长寿命绝缘油（换油周期≥8年）、自密封油阀、免维护密封系统，减少维护频次。
智能运维：搭载油液在线监测系统，实现远程、实时、连续监测油液状态，替代传统离线取样，支持预判性维护，降低高空作业风险与成本。
（六）海上应用：极端环境适配难题
痛点：海上高盐雾、高湿度、强台风、波浪振动叠加，加速设备腐蚀、油液污染（盐雾侵入、水分超标），故障后运维窗口期极短（≤72小时）。
标准化方案：
防腐与密封：全部件采用316L不锈钢、热镀锌+喷塑双重防腐（涂层厚度≥120μm），整机防护等级≥IP66，防止盐雾、水分侵入油液系统。
油液适配：选用海上专用抗老化、抗乳化绝缘油，油水分离度≥95%，酸值增长速率≤0.01mgKOH/g年。
远程智监：配置海上型油液在线监测装置（防护等级IP67、耐- 40℃~60℃宽温域），通过卫星 /5G传输数据，实现陆地远程监控、故障诊断与运维决策。
三、油液在线监测：顶置箱变标准化体系的“智能神经中枢”
油浸式顶置变压器的绝缘油兼具绝缘、冷却、润滑三重功能，其状态直接决定设备可靠性。在《变压器顶置型风力发电机组》标准框架下，油液在线监测系统成为解决振动、散热、安全、运维痛点的核心技术支撑，实现“标准定规范、监测保落地” 的闭环管控。
（一）核心监测参数与标准适配
结合标准对顶置箱变的安全、可靠要求，油液在线监测需覆盖以下关键参数，形成标准化监测体系：
监测参数 | 标准限值要求 | 故障关联 | 监测价值 |
油中特征气体（H2、CO、CO2、CH4、C2H2、C2H4、C2H6） | H₂≤150μL/L，C2H2≤1μL/L，总烃≤500μL/L | 过热、放电、绝缘老化、局部放电 | 早期识别内部故障，避免火灾、短路 |
油中水分 | ≤30mg/L（陆上），≤25mg/L（海上） | 绝缘下降、油液乳化、腐蚀 | 防止绝缘失效，延长油液寿命 |
油液温度 | 顶层油温≤85℃ | 散热失效、过载、油液氧化加速 | 联动散热系统，控制温升 |
油液酸值 | ≤0.15mgKOH/g | 油液老化、绝缘纸腐蚀 | 预判换油周期，减少维护 |
颗粒污染度 | NAS≤6 级 | 振动引发部件磨损、杂质卡滞 | 监测机械磨损，保护铁芯/ 绕组 |
击穿电压 | 顶置箱变内控≥35 kV（低于 30kV 立即预警停机） | 水分超标、气泡混入、绝缘缺陷、颗粒污染 | 绝缘安全底线监测、反映振动/密封/散热综合状态、海上/高空运维价值 |
介损因数 | 顶置箱变预警线：tanδ> 0.01 进入注意状态 | 油老化/氧化、水分/极性污染、局部过热、油纸绝缘劣化 | 早期劣化预警、热管理与振动耦合诊断、长周期寿命管理 |
振动加速度 | ≤2.5m/s² | 结构松动、共振、部件疲劳 | 联动油液监测，识别振动损伤 |
（二）标准化监测系统架构
依据行业标准要求，顶置箱变油液在线监测系统采用“现场感知-实时计算控制-远程平台”三级架构，适配机舱高空、强电磁、海上极端环境。
现场感知层：在变压器油箱底部、油循环回路安装传感器（电化学/光声光谱/气相色谱型），实时采集油液参数；配置抗电磁干扰屏蔽线缆、防爆外壳（ExdⅡCT4），适配风电强电磁环境。
实时计算控制层：内置标准算法模块，本地实现数据处理、故障诊断与分级预警（预警/报警/停机），联动振动、温度、消防系统，执行应急控制。
远程平台层：通过5G /卫星通信将数据上传至风电集控中心，支持多维度可视化、历史数据追溯、AI 故障预测、运维工单生成，符合标准对远程监控与可维护性的要求。
（三）标准化融合应用价值
契合标准安全要求：通过实时监测油的性质变化以及油中故障气体，实现故障早发现、早处置，满足标准对电气防火、绝缘安全的强制性条款，降低火灾、爆炸风险。
支撑标准抗振与热管理：联动振动、温度数据，分析振动-温度-油液劣化耦合关系，优化散热与抗振设计，验证标准限值合理性。
落实标准可维护性：替代传统离线取样，实现少人/无人运维，减少高空作业频次，符合标准对维护可达性、运维成本控制的要求。
助力海上标准落地：海上机型专用监测装置适配盐雾、宽温域环境，解决海上运维难、故障响应慢痛点，推动顶置箱变在海上风电规模化应用。
四、标准引领+智监护航：推动顶置箱变高质量发展
《变压器顶置型风力发电机组》行业标准的制定，填补了国内专项标准空白，为顶置箱变技术提供了统一的设计、制造、验收准则。而油液在线监测系统作为标准落地的智能化核心载体，有效破解了机舱集成带来的系列痛点，形成“标准定规矩、监测保安全、智能提效益”的发展模式：
（一）短期价值：规范产品质量，降低应用风险
统一技术门槛，避免企业无序竞争，保障顶置箱变产品可靠性、安全性；油液在线监测实现故障预判，减少非计划停机，提升机组可用率（≥98%）；标准化运维流程，降低高空、海上运维成本与安全风险。
（二）长期价值：助力平价风电，推动技术规模化
进一步降低线损、建设与运维成本，巩固风电平价优势；支撑10MW以上超大兆瓦机组、深远海风电项目技术落地，拓展风电应用场景；以标准+智能监测双轮驱动，提升我国风电技术国际竞争力，引领全球顶置箱变技术发展。
结语
在风电平价化与大兆瓦化的时代浪潮中，变压器顶置型技术是降本增效的关键突破，而《变压器顶置型风力发电机组》行业标准则是技术规范的核心保障。油液在线监测技术与标准体系的深度融合，不仅解决了顶置箱变振动、散热、安全、维护的核心痛点，更构建起“标准化设计、智能化监测、预判性运维”的全生命周期管控体系。未来，随着标准正式实施与智能监测技术迭代，顶置箱变风电技术将实现更安全、更可靠、更高效的规模化应用，为我国风电高质量发展、“双碳”目标实现注入强劲动力。
