摘要
随着移动健康（mHealth）与可穿戴技术的快速发展，基于智能手机的生理信号采集设备正成为个人健康监测的重要入口。由合肥华科电子技术研究所生产的HKG-07CA手机版红外脉搏传感器，采用透射式光电容积脉搏波描记法（PPG），搭配指甲式夹指结构，通过标准Type-C接口直连安卓/鸿蒙移动终端，实现高精度、低延迟、高稳定性的脉搏波信号采集。本文从产品经理与系统工程师的双重视角出发，系统阐述该传感器的工作原理、技术规格、使用流程及典型应用场景，重点分析其在移动终端智能化健康监测中的产品优势、技术局限及未来演进方向，旨在为健康监测产品的设计优化与市场拓展提供参考。
一、引言
在数字化健康管理浪潮中，消费者对实时、无创、便捷的生理参数监测需求日益增长。智能手机作为高频使用的个人终端，具备强大的计算、存储与交互能力，与微型生物传感器的结合可大幅降低健康监测的门槛。合肥华科电子技术研究所生产的HKG-07CA手机版红外脉搏传感器正是这一趋势下的典型产品：它采用指甲式夹指固定结构，解决了手持按压式测量的信号抖动问题，以极小的物理形态、即插即用的连接方式，将专业级PPG脉搏波采集能力嵌入日常手机使用场景。本文从产品经理的视角出发，聚焦“智能+移动终端”这一核心价值，深入解析该传感器的技术架构、用户交互流程及应用落地路径，并探讨其如何通过智能化算法与移动应用生态协同，提升个人健康管理的连续性与精准度。
二、工作原理与技术解析
2.1 基于透射式PPG的光电信号采集
HKG-07CA的核心测量原理为透射式光电容积脉搏波描记法（Photoplethysmography, PPG）。传感器采用指甲式夹指结构，夹体上下两侧分别集成红外发光二极管（LED）与高灵敏度光电探测器，二者光路同轴对齐。测量时将传感器夹于指尖，LED发射特定波长（940nm附近）的红外光，垂直穿透人体指端皮肤、皮下组织与血管床，光电探测器接收经血液容积调制后的透射光强信号。
心脏的周期性收缩与舒张，会导致末梢动脉血管内血液容积发生同步规律变化，该变化会对红外光的吸收程度产生线性调制，从而使探测器接收到的透射光强信号，呈现与心跳节律完全一致的周期性波动。PPG波形中包含丰富的心脏搏动信息、血管弹性信息及外周阻力信息，为心率、心率变异性（HRV）等核心心血管参数的计算提供了高质量的原始数据基础。
2.2 信号链路与数字化输出
传感器内部集成模拟前端（AFE），完成光电转换、电流-电压转换、程控放大（增益0~63级可调）及低通滤波，随后经8位ADC量化，形成原始脉搏波数据。V1.0版本采样率为200Hz，V2.0版本为100Hz，均满足基础脉搏波形态分析（如识别主波、重搏波）的奈奎斯特采样要求。
数据通过标准UART串口输出，物理层采用Type-C接口，利用手机OTG功能供电（5V/小电流）与通信。通信参数为：1个起始位、8个数据位、1个停止位、无奇偶校验。帧结构为：帧头（1 Byte）+ 命令（1 Byte）+ 数据（1 Byte），数字信号直接传输，抗干扰能力强，无需手机端进行复杂模拟处理。
三、产品使用流程与移动端交互设计
3.1 极简连接：利用OTG实现即插即用

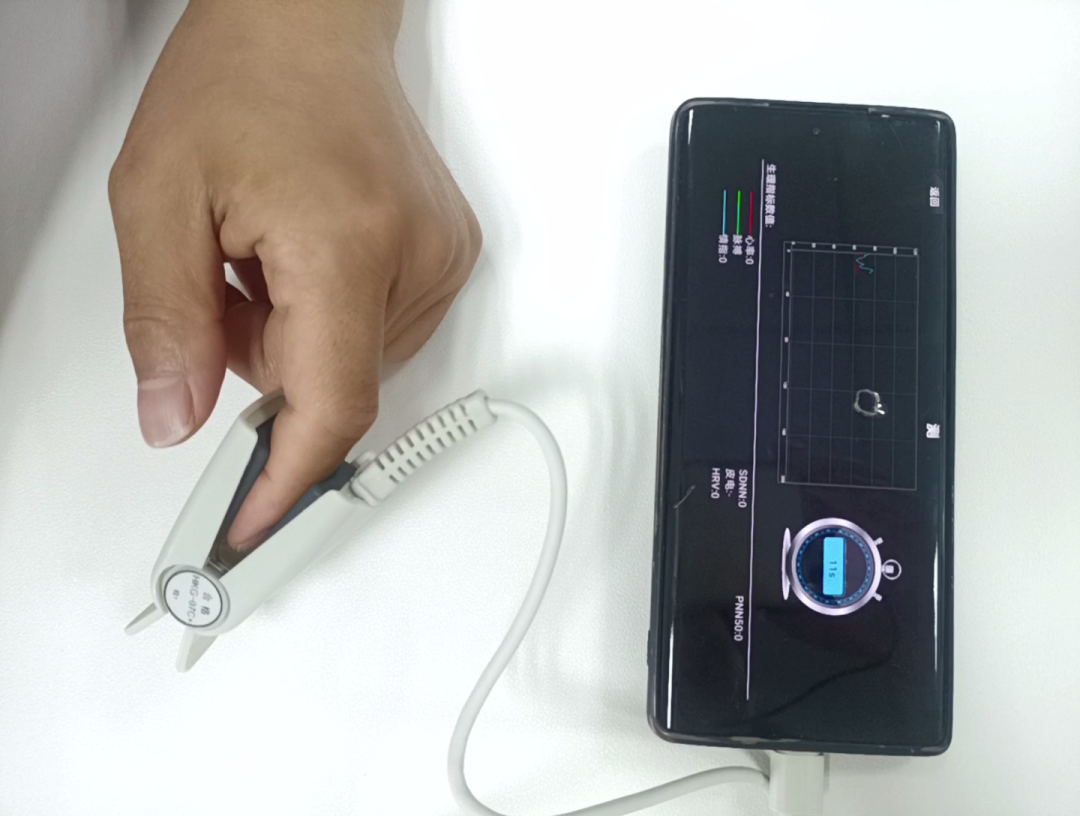

HKG-07CA充分借助智能手机的Type-C接口与OTG功能。用户无需额外电源或专用转接头，只需将传感器插入手机接口，配套APP即可通过安卓系统的USB Host API识别设备并自动建立串口通信；测量时将传感器夹体固定于指尖，即可启动稳定的信号采集，无需手动按压保持姿势，大幅降低了使用门槛，符合移动终端“无感操作”的产品原则。
3.2 指令控制与数据流
产品提供清晰的命令集，便于上层应用开发：
功能 | 命令代码（十六进制） | 说明 |
读取序列号 | 0x31 | 返回设备唯一标识，用于多设备管理与数据溯源 |
启动采样 | 0x32 | 开始连续上传脉搏波数据，每5ms输出一个字节 |
停止采样 | 0x33 | 终止数据流 |
设置放大倍数 | 0x34 + 数值 | 增益范围0~63，适应不同手指厚度与光透射率 |
启动采样后，传感器以固定时间间隔（5ms）上传原始ADC值，手机端APP实时接收、缓存并绘制波形，用户可直观看到动态脉搏波曲线。
3.3 智能化数据后处理（产品扩展方向）
传感器本身输出原始波形的数字量化值，结合智能手机的算力与AI算法，可进一步实现丰富的智能化处理功能：
•实时心率计算：基于峰值检测算法（如Pan-Tompkins改进型）或频域法，在低功耗模式下稳定输出实时心率值。
•心率变异性分析：通过提取RR间期序列，计算SDNN、RMSSD等时域指标，实现自主神经功能状态的量化评估。
•运动伪影抑制：利用手机内置加速度计数据，结合自适应滤波算法，降低测量过程中手部抖动对PPG信号的干扰。
•长期趋势分析与预警：云端存储历史脉搏波数据，通过LSTM等时序模型识别心律失常等异常信号的早期特征，实现风险预警。
这些智能化功能通过“传感器采集+手机端处理+云端智能”的分层架构实现，充分发挥了移动终端作为健康数据处理中枢的协同优势。
四、典型应用场景：与手机日常使用深度融合
4.1 个人日常健康监测
用户可在早晨起床后、工作间隙、睡前等碎片化时间，插入传感器并夹于指尖，通过手机APP快速完成脉搏测量。相比腕戴式可穿戴设备，HKG-07CA采用指尖夹式透射式测量，光路无遮挡、信号信噪比更高，适合需要精确心率或短时HRV评估的场景。例如：
•运动前后：对比静息心率与恢复期心率，量化运动强度与疲劳恢复水平。
•压力与放松评估：结合呼吸引导训练，实时观察HRV变化，提供生物反馈。
•用药或生活方式干预效果追踪：连续多天同一时段测量，形成趋势图表，辅助自我健康管理。
4.2 基层医疗与远程康复
在社区诊所或居家康复场景中，医护人员可指导患者使用该传感器完成标准化的脉搏波采集，数据通过手机APP上传至远程医疗平台。医生端可查看完整的波形形态（如潮波、重搏波变化），辅助判断外周血管状态。相比仅输出数值的常规监测设备，HKG-07CA可输出完整的原始脉搏波波形，具备更高的临床参考价值。
4.3 科研与教学实验
对于生物医学工程、运动人体科学等专业的学生，HKG-07CA搭配手机APP可作为低成本的PPG实验教具。学生可直观理解光电法测脉搏的核心原理，并可将手机采集的数据传输至电脑，开展频谱分析、波形特征提取等进阶实验。
五、产品优势与局限性分析
5.1 核心优势
维度 | 优势说明 |
移动便捷性 | Type-C直连手机，无额外电池或线缆，高度集成于用户日常携带的智能手机，夹式结构适配随身场景使用 |
信号质量 | 数字输出+可调增益，透射式光路设计信号稳定性强，相比耳机孔模拟方案抗干扰能力更强，且不受手机音频通路影响 |
开发友好 | 提供标准UART指令集与安卓SDK，已有成熟落地案例，可快速集成到各类健康APP中 |
低成本采集 | 8位ADC+100/200Hz采样配置，在满足基础脉搏分析需求的前提下，有效控制硬件成本 |
5.2 局限性与挑战
•兼容性受限：仅支持具备OTG功能且开放USB Host权限的安卓/鸿蒙设备，终端覆盖范围受系统权限限制。
•环境敏感性：强环境光（如太阳直射）中的红外成分会叠加到接收信号上，造成基线漂移；手指污渍、死皮或过度出汗会影响光透射效率，进而干扰信号质量。
•连续监测不便：需保持夹体固定于指尖，不适合夜间睡眠或长时间运动中的连续佩戴监测，应用场景以短时标准化点测为主。
•原始数据后处理依赖：心率、HRV等高级指标需手机端算法实现，不同APP的算法质量差异较大，可能影响测量结果的一致性。
六、市场前景与产品演进方向
6.1 市场驱动力
全球移动健康监测市场年复合增长率超过20%，用户对“手机即健康管家”的接受度持续上升。由合肥华科电子技术研究所生产的HKG-07CA，凭借极简连接、稳定的信号质量与低成本优势，有望在消费级健康硬件中占据一席之地。特别是针对中老年群体、慢病管理人群以及运动爱好者，该产品提供了比腕戴式设备更精准、比传统医疗设备更易用的折中方案。
6.2 技术演进建议（产品经理视角）
1.智能化噪声抑制优化：结合夹式结构的固定特性，优化传感器端的前置滤波算法，同时联动手机内置运动传感器（加速度计/陀螺仪）实时检测手部抖动，通过自适应滤波算法（如LMS）在手机端动态补偿运动伪影，进一步提升复杂场景下的测量成功率与信号稳定性。
2.嵌入式轻量AI能力升级：在传感器端增加小型神经网络加速器，实现心率、心律失常异常信号的本地实时识别，减少对手机端算力的依赖，同时降低上层APP的开发复杂度。
3.测量场景拓展：优化夹体结构设计，适配不同指围的测量需求，同时优化低灌注场景下的信号增益算法，提升末梢循环不佳人群的测量成功率。
4.与健康管理生态深度整合：开放标准化数据接口，对接主流健康管理平台，实现测量数据的自动同步与统一管理，结合移动端的健康干预、用药提醒、睡眠分析等功能，形成完整的健康管理闭环服务。
七、结论
由合肥华科电子技术研究所生产的HKG-07CA手机版红外脉搏传感器，基于成熟的透射式PPG原理，通过指甲式夹指结构实现稳定测量，依托标准Type-C接口与移动终端深度融合，实现了高性价比、即插即用的脉搏波数字采集。从产品经理的角度来看，其核心价值在于将专业生物传感能力，无缝嵌入用户日常使用手机的便利场景，为个人健康监测、基层医疗、科研教学提供了灵活可靠的工具。
当前产品在系统兼容性、环境适应性及连续监测能力上仍有改进空间，但结合智能手机的算力优势与日益成熟的AI算法，该产品可向智能伪影抑制、嵌入式AI能力升级及健康生态深度整合方向持续演进。未来，随着移动健康生态的完善，HKG-07CA类传感器有望成为连接个人与医疗服务的标准化数据入口，真正实现“人人手中一台健康监测仪”的普惠愿景。
