传感器特点概述

微型脉动压力传感器具备高频响应20kHz以上、微型尺寸2mm~6mm的特点；广泛应用于飞行器及模型风洞实验、航空发动机、燃气轮机、舰船水动力等动态流场的精细化测量。

01

外形结构

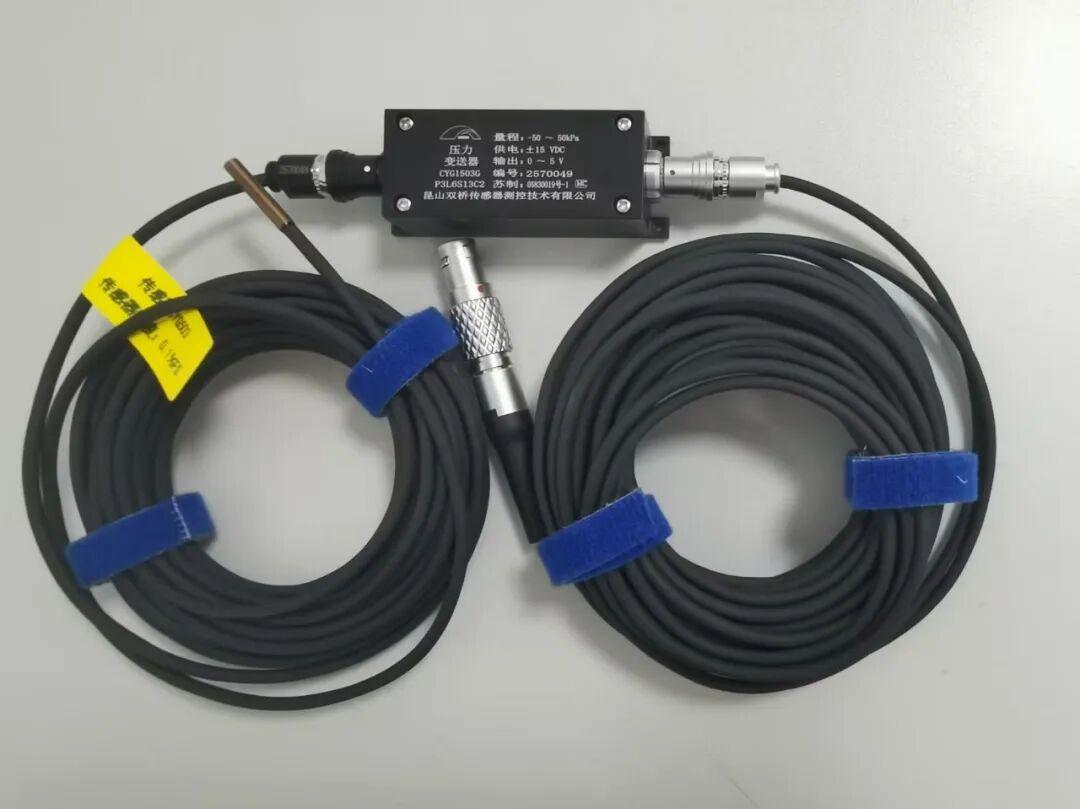

   图1  传感器＋放大器＋电源插头

   图2  组件示意图

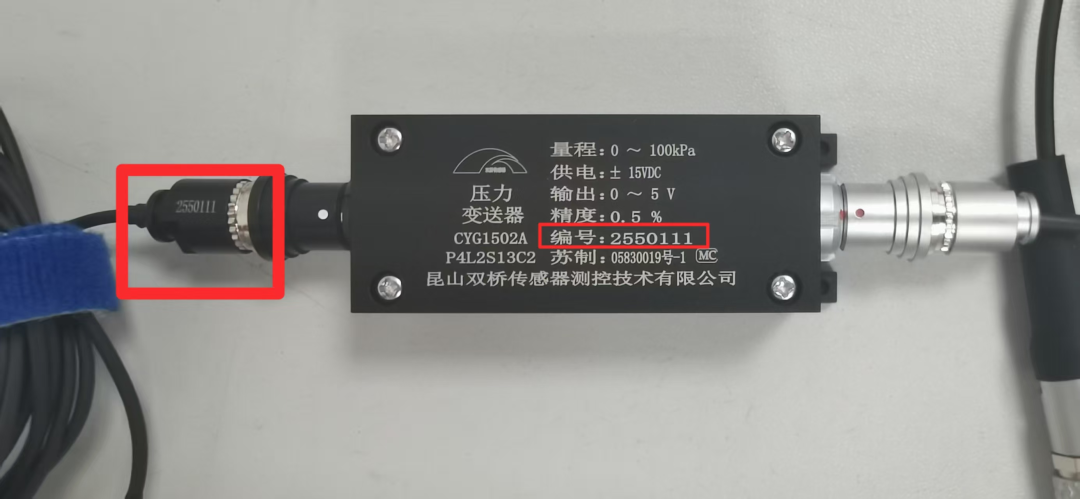

   图3  探头与放大器编号标识

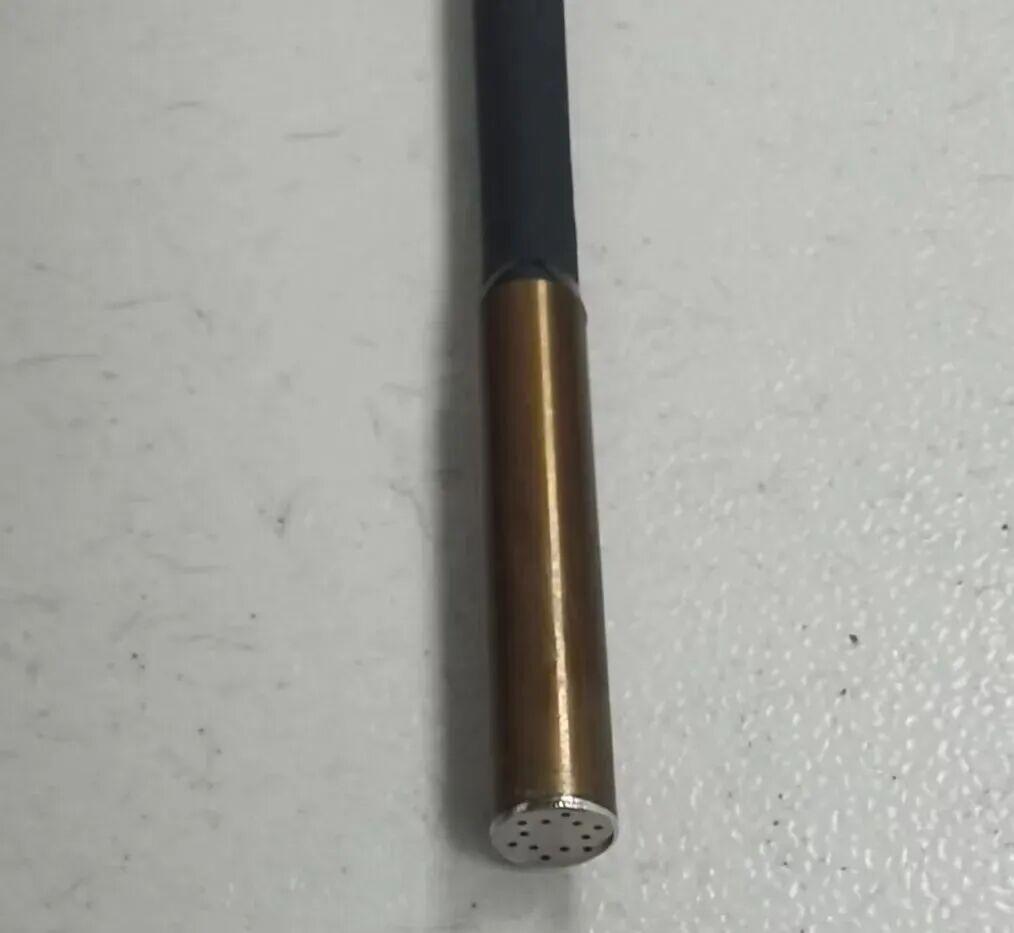

   图4 探头示意图

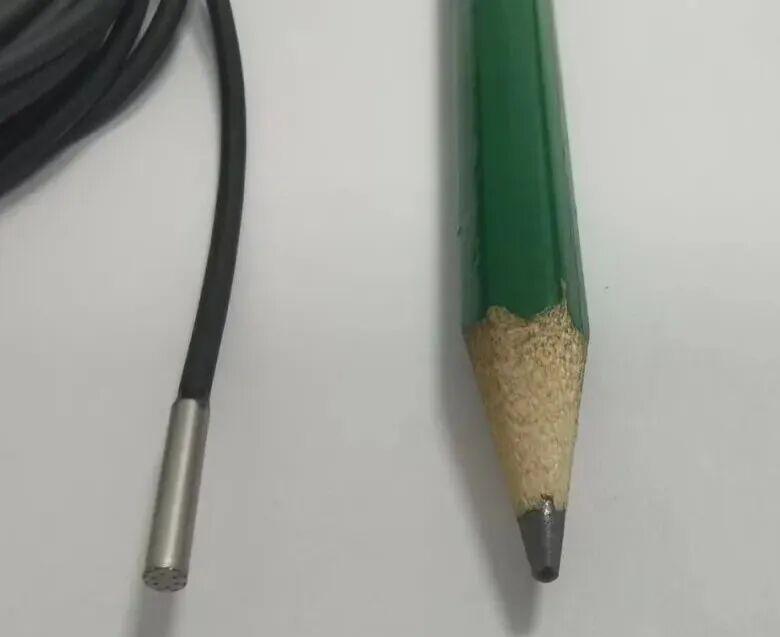

   图5 探头尺寸对比

02

使用注意事项

一、电气连接

1、避免放大器混用。

方形盒部分为信号放大器，其表面激光打标“编号”与传感器（探头）线缆末端插头“编号”须一一对应，不可混用。如上图3示意。

2、禁止带电插拔。

传感器连接放大器后与电源适配器机箱航插对接；传感器、放大器、电源适配器连接完毕确认无误方可打开电源开关。实验完毕，如需拆卸传感器，请先关电源。未带插头的，接线时严格按照标识接线定义接好后再通电测试。

3、 禁止拉拽线缆。

测量布线时，留出余量防止探头处于拉拽受力状态；放大器尽量固定，不宜悬空（自重会拉拽线缆及探头，悬空抖动会引入噪声）。

二、安装及拆卸

1、严禁探头端面接触涂胶。

探针型一般采用胶粘固定，涂胶时只能涂探针圆周面，禁止接触端面；涂胶不宜过多，防止插入安装时流至端面（感压面涂胶会导致进压孔堵塞或流进芯片表面致使测量失效）。

2、严禁探头承受固体力或挤压、弯折。

微型脉动压力传感器用于流体压强测量；感压面承受固体力有损坏风险（如手指挤压、钢丝介入）作用于探头端面或深入感压筛网。

探头结构为不锈钢空心管壳内置封装芯片组件，端面焊接筛网膜片；如CYG502传感器探头直径约2mm,管壳及筛网膜片厚度约0.1mm，挤压或弯折受力易导致探头封装结构失效。

3、 拆卸时严禁直接拉扯线缆。

应先解除探头固定，如清除涂胶；橡胶管连接的，应先拆下胶管。

三、其它注意事项

1、 选型时明确测量介质。

选型只适用于干燥气体测量的传感器，严禁探头接触液体；避免灰尘沙粒接触。（感压芯片正面有刻蚀电路，接触液体会导致报废；灰尘沙粒会堵塞感压孔或进入探头内部影响测量）。

选型明确可用于水动力测量的，探头可浸入水下，应确定水下承压上限。

2、严禁超量程使用。

使用工况压力超过传感器量程（过载）无法测得数据或导致敏感元件损坏而报废。

3、闲置存放。

闲置时收入原包装盒或密封保存，避免堆放导致探头堵塞或损坏。

03

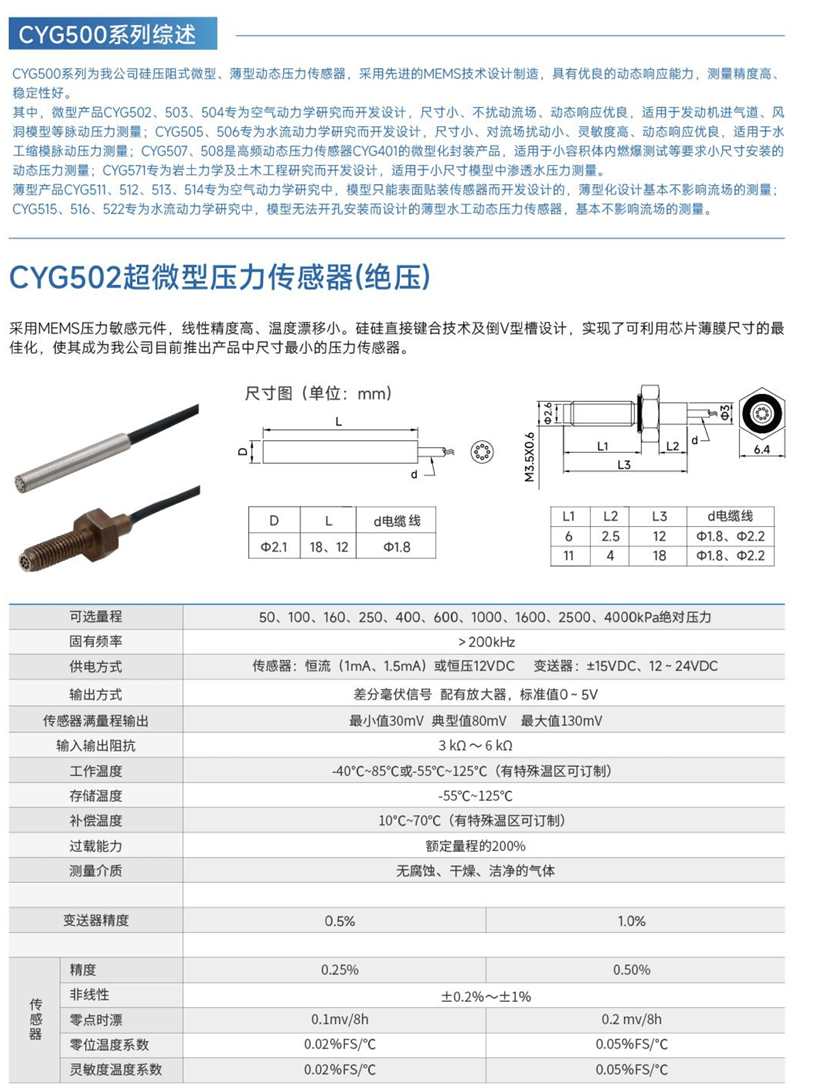

传感器参数示例
