在汽车电子、工业控制、消费电子等领域的快速发展中，霍尔传感器作为磁场感知的核心器件，其性能稳定性、环境适应性和设计灵活性直接决定了终端产品的竞争力。杰盛微深耕半导体行业多年，凭借对核心技术的执着追求和对市场需求的深刻洞察，重磅推出高压双极锁存霍尔芯片 JSM402F。这款产品不仅全面对标行业经典型号 SS460P，更在耐压防护、抗干扰能力、封装选择和成本控制等方面实现全方位革新，为工程师提供更具性价比的磁电转换解决方案，助力国产化替代浪潮加速前行。今天，我们带您深度解析这款 “实力派” 芯片的核心价值！
一、精准对标 SS460P，核心性能无缝衔接
SS460P 作为市场上应用广泛的霍尔开关传感器，以稳定的磁特性和宽压适配能力成为众多开发者的首选。杰盛微 JSM402F 在设计之初便以其为基准，精准匹配关键性能参数，确保替换过程中的兼容性，同时为应用升级预留充足空间。
在工作电压适配方面，JSM402F 采用高压 bipolar 工艺制程，工作电压覆盖 3.8V-60V 宽区间，与 SS460P 的宽压设计理念高度契合。这一特性使其能够直接适配汽车 12V/24V 供电系统、工业设备高压电源以及消费电子常规供电方案，无需额外增加电压转换模块，大幅简化了系统设计流程，降低了研发周期和成本。无论是车载电子的复杂供电环境，还是工业设备的高压需求，都能轻松应对。
磁电转换性能是霍尔芯片的核心竞争力。JSM402F 的工作点（Bop）典型值为 25Gauss，释放点（Brp）典型值为 - 25Gauss，回差（BHYS）达 50Gauss，与 SS460P 的磁特性参数精准匹配。这意味着它能够快速响应磁场变化，实现高精度的开关切换，有效避免因磁场波动导致的信号抖动和误触发。在转速测量、位置检测等对精度要求较高的场景中，JSM402F 能够稳定输出准确信号，保障设备的精准运行。
输出能力方面，JSM402F 的最大驱动电流可达 30mA，绝对最大输出电流上限为 40mA，与 SS460P 的输出能力持平，能够轻松驱动继电器、指示灯、MCU 输入接口等常见负载。更值得一提的是，JSM402F 内置 10KΩ 上拉电阻，相比 SS460P 需外部配置上拉电阻的方案，不仅减少了外围元器件数量，降低了 PCB 板空间占用和物料成本，还简化了电路设计，提升了系统的可靠性。
二、多场景深度适配，国产化替代更省心高效
凭借出色的性能表现与灵活的适配能力，JSM402F 可完美替代 SS460P，广泛应用于消费电子、汽车电子、工业控制等多个领域，为各类设备提供精准、可靠的磁场感知解决方案，成为国产化替代的理想选择。
1. 汽车电子：关键场景保驾护航
在汽车领域，JSM402F 可用于无刷直流电机换向（如空调压缩机、冷却风扇电机）、发动机转速测量、变速箱角位置检测等关键场景。其 80V 过压保护能抵御汽车启动时的电压波动，150℃高温耐受能力适配发动机舱的恶劣环境，确保电机换向精准、转速检测稳定，为汽车的动力输出与行驶安全提供核心保障。同时，其抗干扰性能能够抵御汽车电子系统中的电磁干扰，保障信号传输的准确性，提升整车的可靠性。
2. 工业控制：高精度控制核心
在工业控制领域，JSM402F 可实现计数、角位置检测、接近检测等功能。在机床、机械臂等设备中，它能够精准感知运动部件的位置与速度，实现毫米级控制精度，提升设备的加工精度和生产效率；在工业传感器模块中，可替代传统机械开关实现物体接近检测，提升设备的耐用性与响应速度（输出上升时间仅 1.0us，下降时间 1.5us）；在变频器、伺服电机中，能够完成转速反馈与换向控制，保障设备稳定运行，降低故障发生率。
3. 消费电子：小巧高效，提升用户体验
在消费电子领域，JSM402F 的低功耗（电源电流典型值仅 4.8mA）与小封装优势尽显。在家电无刷电机（空调、洗衣机、冰箱压缩机）中，它能够实现精准换向与转速控制，提升电机效率与运行稳定性，降低能耗；在智能门锁、安防设备中，通过磁场感知实现门磁检测、按键感应等功能，响应迅速且功耗更低，延长设备续航；在无人机、电动工具中，适配电池供电系统，在宽电压范围内稳定工作，保障设备的续航能力与控制精度，提升用户使用体验。
4. 灵活应用电路，适配不同场景需求
为了满足不同场景的应用需求，JSM402F 提供两种典型应用电路，方便客户快速部署。常规场景可采用应用电路 1，仅需电源、地与输出端连接，RL 负载电阻可选，电路简洁高效，降低了设计难度；针对供电线存在干扰的场景，可采用应用电路 2，串联 100Ω 电阻 RV，并联 4.7nF 电容 CP 与 1nF 电容 CL，且 RV 和 CP 尽量靠近传感器放置，可有效抑制供电线干扰与辐射干扰，进一步提升系统稳定性。灵活的电路设计让 JSM402F 能够适配不同的应用环境，降低了客户的开发难度。

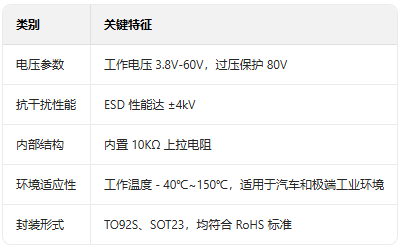

三、核心功能与特性

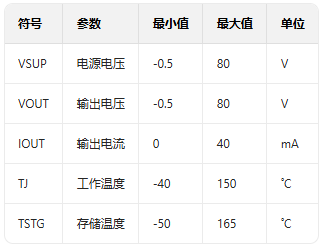

绝对最大额定值（极限参数，超范围可能永久损坏）
电磁特性
四、全方位性能突破，重塑高压霍尔芯片新高度
如果说参数对标是 JSM402F 的 “基础操作”，那么在严苛环境适应、防护性能和设计灵活性等方面的升级，则是其核心竞争力的关键所在。针对 SS460P 在高压场景、极端环境下的性能局限，JSM402F 进行了全方位优化突破，展现出更加强悍的综合实力。
1. 80V 过压保护，高压场景坚如磐石
汽车启动时的电压浪涌、工业设备的供电波动，往往是霍尔芯片损坏的主要诱因。JSM402F 的过压保护能力高达 80V，远超 SS460P 的常规耐压水平。这一特性使其在遭遇瞬时高压冲击时，能够有效保护芯片内部电路不受损坏，无需额外增加 TVS 管等保护器件，既降低了系统复杂度，又提升了产品的可靠性和稳定性。在汽车发动机舱、工业变频器等高压应用场景中，JSM402F 的优势尤为明显，为设备的长期稳定运行提供了坚实保障。
2. ±4kV ESD 防护，抗干扰能力拉满
在电磁环境复杂的工业现场或汽车电子系统中，静电干扰容易导致传感器信号失真，影响设备的正常工作。JSM402F 的 ESD（静电放电）性能达到 ±4kV，具备极强的抗噪能力，能够抵御环境中的电磁辐射与静电冲击，确保在复杂工况下信号传输的稳定性。相比之下，SS460P 的抗静电能力较弱，在恶劣电磁环境中需额外设计屏蔽措施，而 JSM402F 凭借自身强悍的抗干扰性能，可直接适配严苛应用场景，减少了额外设计成本和风险。
3. -40℃~150℃宽温工作，极端环境稳如泰山
无论是严寒的北方户外设备，还是高温的工业炉体周边，JSM402F 都能稳定工作。其工作温度范围覆盖 - 40℃~150℃，存储温度范围达 - 50℃~165℃，配合芯片内部集成的温度补偿电路，可有效抵消温度变化对磁特性的影响，确保全温区性能一致性。而 SS460P 的工作温度范围相对较窄，在极端高低温环境下易出现性能衰减，难以满足汽车、极端工业场景的严苛要求。JSM402F 的宽温特性使其能够适应全球不同地区的气候环境和工业设备的高温工作场景，大大拓展了应用范围。
4. 双封装 + 标准化引脚，适配更多产品形态

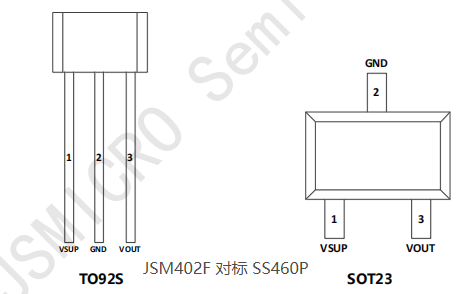

JSM402F 提供 TO92S 和 SOT23 两种封装形式，均符合 RoHS 环保标准，相比 SS460P 单一封装更具灵活性。TO92S 封装引脚插拔便捷，散热性能优异，适合原型开发、小批量生产及对封装体积要求不高的工业设备；SOT23 封装体积小巧，长度仅 2.82mm-3.02mm，适合高密度 PCB 板设计，可满足消费电子、汽车电子等小型化产品的装配需求。
更重要的是，两种封装的引脚定义完全一致，均为 1 脚 VSUP（电源）、2 脚 GND（地）、3 脚 VOUT（集电极开路输出），方便客户在不同产品系列中快速切换，无需重新设计 PCB 板，降低了研发与生产切换成本。同时，标准化的引脚定义也提升了产品的兼容性，便于客户进行方案替换和升级。
五、便捷订购 + 本土保障，合作无忧
为方便客户采购与应用，杰盛微为 JSM402F 提供了灵活的订购方案：TO92S 封装型号（JSM402F）采用 1000 个 / 袋的包装规格，SOT23 封装型号（JSM402SF）采用 3000 个 / 卷的包装规格，满足不同批量生产需求。客户可根据自身生产规模灵活选择，避免库存积压或供应不足的问题。
作为本土半导体企业，杰盛微建立了从芯片设计、晶圆制造到封装测试的全流程质量控制体系。所有产品均经过严格的可靠性测试，包括高温老化、高低温循环、静电测试等多项严苛检测，确保交付给客户的每一颗芯片都符合高标准要求。同时，杰盛微拥有专业的技术支持团队，从方案设计、样品测试到批量生产，全程为客户提供技术指导，帮助客户快速解决应用过程中遇到的问题，缩短产品上市周期。
在国产化替代的大趋势下，杰盛微 JSM402F 以 “对标经典、性能超越” 的核心优势，为市场提供了高性价比的霍尔芯片选择。它不仅在核心参数上与 SS460P 无缝衔接，更在耐压防护、抗干扰能力、环境适应性和设计灵活性等方面实现突破，能够满足不同领域的严苛应用需求。
无论是追求性能升级，还是需要稳定可靠的国产化替代方案，杰盛微 JSM402F 都能为您的产品赋能，助力您在激烈的市场竞争中占据优势。如果您正在寻找 SS460P 的替代方案，或需要一款高性能高压霍尔芯片，欢迎联系杰盛微了解更多产品详情，携手共创产业新价值！
#国产芯片 #杰盛微 #芯片 #工程师选型指南
