大家在平常生活里用电磁炉多吗?相信很多人会经常用到电磁炉的最普遍的原因都是煮火锅吧!电磁炉加热速度快,还便于控制温度,简直就是在家煮火锅的绝佳神器。但是如果igbt温度传感器故障的话,电磁炉就不能用了,那么接下来就让传感器专家网教您如何快速解决电磁炉igbt温度传感器故障吧!

私信 关注

  大家在平常生活里用电磁炉多吗?相信很多人会经常用到电磁炉的最普遍的原因都是煮火锅吧!电磁炉加热速度快,还便于控制温度,简直就是在家煮火锅的绝佳神器。但是如果igbt温度传感器故障的话,电磁炉就不能用了,那么接下来就让传感器专家网教您如何快速解决电磁炉igbt温度传感器故障吧!

传感器专家网教您如何快速解决电磁炉igbt温度传感器故障

  电磁炉igbt温度传感器故障



  造成电磁炉IGBT管损坏的主要原因是什么?

  在电磁炉的维修中,功率管(igbt)的损坏占有相当大的比例,若没有查明故障原因就贸然更换功率管,会引起再次损坏在此给出功率管的常见八大原因,仅供参考。

  原因一:0.3uf/1200v谐振电容,5uf/400v滤波损坏或容量不足。在电磁炉中,若0.3uf谐振电容,5uf滤波电容容量变小,失效或特性不良,将导致电磁炉LC振荡电路频率偏高,从而引起IGBT管的损坏,经查其它电路无异常时,我们必须将这两个电容一起更换。

  原因二:IGBT管激励电路异常,振荡电路输出的脉冲信号不能直接控制IGBT管饱和,导通,截止,必须通过激励电路脉冲信号放大来完成,如果激励电路出现问题,高电压就会加到IGBT管的G极,导致IGBT管瞬间击穿,常见为驱动管S8050S8550连带损坏。

  原因三:同步电路异常,同步电路在电磁炉的主要作用是保证加到IGBT管的G极上的开关脉冲前沿与IGBT管上的VCE脉冲后沿同步,当同步电路工作异常时,导致IGBT管瞬间击穿损坏。

  原因四:18V工作电压异常,在电磁炉中,当18V工作电压异常时会使IGBT管激励电路,风扇散热系统及LM339工作异常,导致IGBT管上电瞬间损坏。

  原因五:散热系统异常,电磁炉工作在大电流状态下,其发热量大,如果散热系统出现故障会导致IGBT管过热损坏。

  原因六:单片机异常,单片机内部异常会因工作频率异常而烧毁IGBT管。

  原因七:VCE检测电路异常,VCE检测电路将IGBT管的集电极上的脉冲电压通过电阻分压,取样得到其取样电压,此电压变化的信息送人CPU,CPU监测该电压的变化,发出各种相应指令,当VCE检测电路异常时,VCE脉冲幅度值超过IGBT的极限值,从而导致IGBT 的损坏。

  原因八:用户锅具变形或锅底凹凸不平,在锅底产生的涡流不能均匀的使变形的锅具加热,从而锅底温度传感器检测失常,CPU因检测不到异常的温度而继续加热,导致了IGBT 的损坏。

  电磁炉维修:

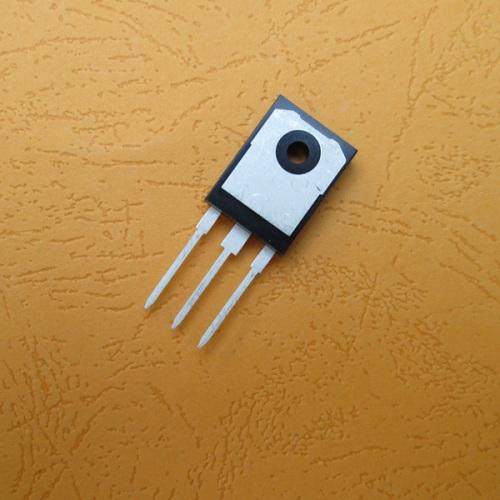

  电流保险丝或IGBT烧坏,不能顿时换上该整机,必需确认以下其它整件是在正常状态时才气举行更换,否则,IGBT和保险丝又会烧坏。 1.目视电流保险丝是否烧断 2.检测IGBT是否击穿: 用万用表二极管档测量IGBT的"E";"C";"G"三极间是否击穿。 A:"E"极与"G"极;"C"极与"G"极,正反测试均不导通(正常)。 B:万用表红笔接"E"极,黑笔接"C"极有0.4V阁下的电压降(型号为GT40T101三极齐欠亨)。 3.丈量互感器是否断脚,正常状态以下: 用万用表电阻档测量互感器次级电阻约80Ω;初极其0Ω。

传感器专家网教您如何快速解决电磁炉igbt温度传感器故障

  传感器专家网教您如何快速解决电磁炉igbt温度传感器故障

  现在有了传感器专家网教的这几招解决电磁炉igbt温度传感器故障的方法后,再也不怕想在家烫火锅却发现电磁炉坏了的情况啦!
