FPGA视频数据流核心：AXI VDMA底层机制与工程实践指南
在工业机器视觉与嵌入式图像处理系统中，传感器前端与主控存储单元之间往往存在显著的数据交互壁垒。摄像头模组输出的信号通常遵循AXI4-Stream协议，呈现无固定地址、连续单向的流式特征。反观DDR内存控制器，则采用AXI4-MM标准，依赖地址映射实现随机读写。为解决这一底层协议异构带来的吞吐瓶颈，视频直接内存访问控制器（Video Direct Memory Access, VDMA）应运而生，承担着流式信号与离散内存空间之间的高效桥接职能。
AXI DMA与AXI VDMA的架构差异
| 技术维度 | AXI DMA | AXI VDMA |
|---|---|---|
| 适用场景 | 通用型一维数据流或连续字节块 | 二维图像矩阵与视频帧序列 |
| 二维数据处理能力 | 仅支持线性地址递增传输 | 内置行列维度解析逻辑 |
| 帧缓冲机制 | 原生不支持 | 支持双帧/三帧缓冲架构 |
| 行偏移控制（Stride） | 缺乏相关配置项 | 支持配置行偏移量，兼容非对齐内存布局 |
| 视频时序同步（Genlock） | 未集成 | 提供帧同步与场同步锁相功能 |
VDMA硬件架构解析
该控制器在逻辑划分上可归纳为三大功能模块。首要模块为AXI4-Lite配置接口，承担中央处理器（CPU）对内部寄存器的读写操作，涵盖工作模式配置、运行状态轮询及中断管理，相当于系统的控制中枢。第二模块为流至内存（Stream to Memory, S2MM）采集通路，负责将前端视频流实时写入DDR，常见于工业相机图像采集与连续录制场景。第三模块为内存储存至流（Memory to Stream, MM2S）回放通路，执行内存数据到AXI4-Stream格式的逆向转换，主要服务于HDMI或DisplayPort显示终端的数据输出。两个数据通道具备物理独立性，支持同步采集与并发回放作业。
关键参数配置逻辑
在系统初始化阶段，工程师需精准定义三项核心参量。水平尺寸（Horizontal Size）界定单行有效像素所占据的字节总量，其计算逻辑为像素列数乘以单像素位宽，例如RGB888格式在1920列下占用5760字节。垂直尺寸（Vertical Size）对应图像总行数，1080p标准即对应1080行。行跨度（Stride）则指代DDR中相邻两行首地址之间的字节偏移距离，该数值必须大于或等于水平尺寸，其内部包含了有效图像数据与硬件对齐所需的填充字节。

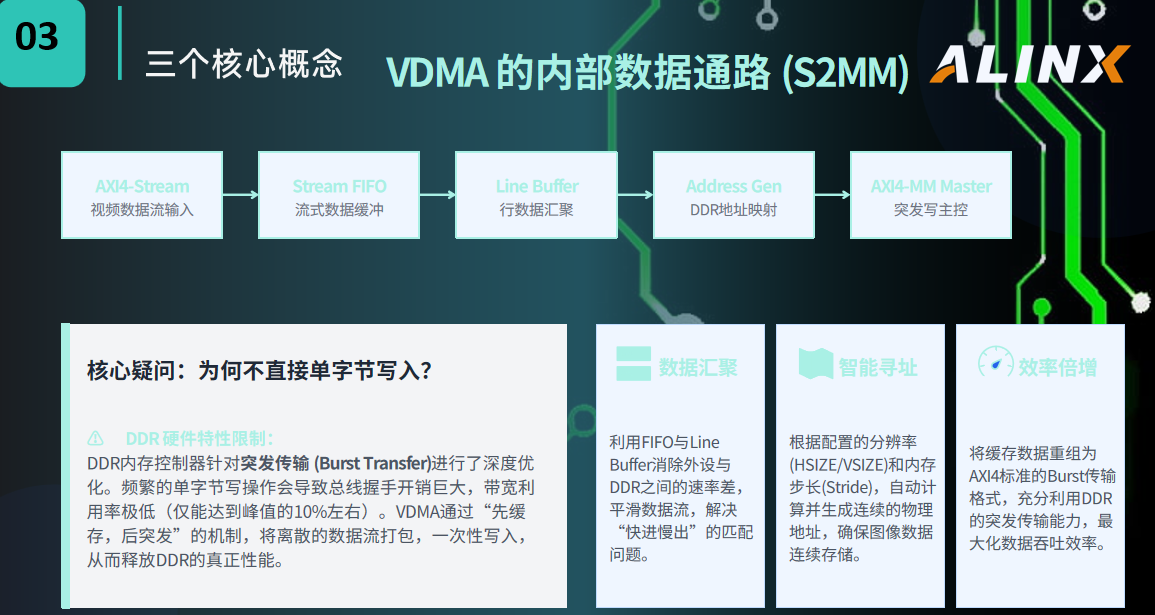

需特别注意，水平尺寸与行跨度并非等同概念。若Stride参数设定偏差，将直接引发图像几何形变、色彩断层或像素重复映射等显示异常。VDMA内部数据通路遵循Stream FIFO至Line Buffer，再经Address Gen模块生成AXI4-MM Master突发地址的逻辑链路。借助突发传输（Burst Transfer）技术，DDR总线带宽利用率可从传统单字节访问的不足一成跃升至九成以上，显著优化系统吞吐量。
帧缓冲机制与带宽测算
帧缓冲区（Frame Buffer）指在DDR物理内存中划定的连续存储区域，专用于暂存完整视频帧数据。引入多帧缓冲架构的核心目的在于规避读写冲突。采用单缓冲方案时，采集写入与处理读取操作叠加于同一内存区域，极易造成新旧帧数据混合，进而引发画面撕裂（Screen Tearing）。双缓冲或三缓冲架构则通过内存区域物理隔离，实施“乒乓操作”，确保一帧数据写入的同时，另一帧可被独立读取或处理，彻底消除视觉伪影。
针对1080p分辨率、60帧每秒（FPS）刷新率、RGB888像素格式的场景，系统带宽需求测算如下。单帧原始数据体积约为1920乘以1080再乘以3字节，折合6.22兆字节（MB）。单向写入所需带宽达到每秒373兆字节（MB/s）。若系统需同时执行图像采集与终端显示回放，双向并发带宽需求逼近746 MB/s。工程设计中通常需预留百分之二十以上的性能冗余以应对总线波动。
系统集成难点与调试经验
典型工业视觉链路的数据走向为：相机模组经MIPI RX接口接收信号，通过AXI4-Stream总线接入VDMA（S2MM通路）写入DDR，随后经VDMA（MM2S通路）读取，送入图像算法模块处理后，由HDMI TX芯片输出至显示器。
在实际调试过程中，以下五个技术环节最为常见：
- 水平尺寸与行跨度参数混淆，引发图像横向拉伸或错位。
- 帧尺寸（Frame Size）设置偏离实际输入分辨率，导致TLAST信号异常截断。
- 对TLAST信号逻辑产生误判，该信号实际标识当前扫描行结束，而非整帧数据完结。
- DDR共享带宽被其他高速外设挤占，造成数据丢帧或上下溢中断。
- 基于Zynq或MPSoC架构的Cache一致性冲突，主机处理器修改数据后未执行Cache Flush指令，导致VDMA读取陈旧内存快照。
系统架构设计路径
构建高可靠性VDMA数据链路需遵循标准化评估流程。首先核算单帧数据总量，结合分辨率与像素位宽得出基础体积。其次推导系统吞吐速率，将单帧数据乘以目标帧率。第三步评估DDR双向并发带宽，叠加采集与回放需求。第四步引入损耗因子，综合考量DDR实际有效传输效率（约70%至80%）、总线仲裁延迟及其他主设备抢占开销。最终依据测算结果确定AXI总线位宽、工作时钟频率、突发长度（Burst Length）及帧缓冲组数。
从系统架构视角审视，VDMA的核心价值在于构建连续视频流与离散二维内存空间之间的高效调度桥梁。通过帧、行、突发、地址四级层级管控机制，该控制器实现了高吞吐、低延迟的图像数据交互，为工业检测与智能监控等场景提供了坚实的数据底座。
