美国Alpha APS201机械式微差压开关：工作原理、参数特点与应用场景分析

在暖通空调、过滤器、洁净工程、工业制冷以及通风系统中，除了需要“测量压力是多少”，很多设备还需要解决另一个问题：

当压力达到某个设定值以后，能不能直接切换电路？

例如：

• 过滤器阻力升高后触发维护信号；
• 风机启动以后确认风压是否建立；
• 风管压力异常时切换控制状态；
• 设备内部负压不足时启动报警；
• 制冷系统中根据压力状态进行联锁控制。

这类场景并不一定需要连续输出4～20mA，也不一定需要PLC实时读取具体压力数值。

很多时候，只需要知道：

压力有没有达到设定点。

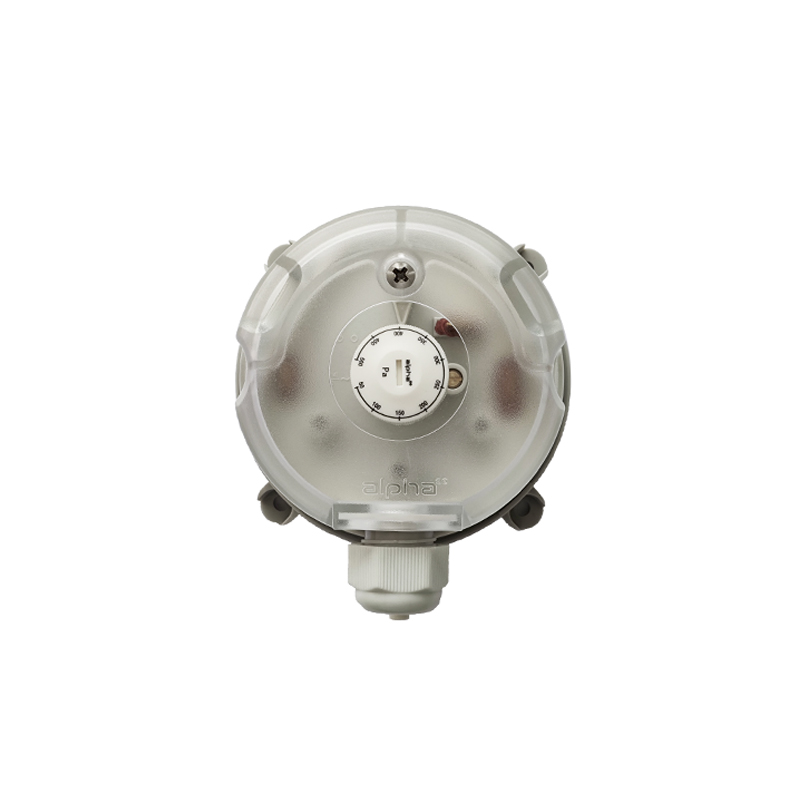

美国阿尔法 Alpha Instruments 的 Model APS201 就是一款针对这类应用设计的机械式微差压开关。

APS201可以测量差压或表压，并将压力变化转换为标准单刀双掷触点的ON/OFF开关信号。其设定压力可通过旋钮进行调整，量程覆盖20～5000Pa，可用于HVAC、过滤器、洁净工程、智能建筑、工业制冷及其他低差压控制场景。

一、机械式微差压开关主要是做什么的？

首先需要区分三个比较容易混淆的产品：

• 微差压表；
• 微差压传感器；
• 微差压开关。

它们虽然都与压力有关，但解决的问题不同。

机械式微差压表，例如Alpha APG201，主要解决：

现在的压力是多少？

工作人员可以直接通过指针查看压力值。

电子式微差压传感器主要解决：

压力是多少，并把数据发送给控制系统。

通常会输出：

• 4～20mA；
• 0～10V；
• RS485等信号。

而机械式微差压开关解决的是：

压力达到设定值了吗？

它不需要连续输出压力数值，而是在压力达到设定条件后切换电气触点。

因此，APS201的工作逻辑可以简单理解为：

压力变化 → 机械机构动作 → 达到设定压力 → SPDT触点切换 → 控制或报警电路动作

这也是机械式微差压开关与普通压力传感器最核心的区别。

二、Alpha APS201是什么类型的产品？

Alpha APS201属于美国阿尔法 Alpha Instruments 的机械式微差压开关。

• 它可以用于：
• 差压监测；
• 也可以用于：
• 表压（静压）监测。

用户可以根据现场需要，通过产品上的旋转设定机构调整所需的动作压力。

当实际压力达到设定条件以后，内部标准单刀双掷触点发生切换，从而输出ON/OFF状态。

因此，APS201不是连续模拟量传感器。

它更加接近：

压力条件触发器。

其产品特征主要包括：

• 机械式压力动作
• 可视化开关点设定
• 单刀双掷SPDT触点
• 多种低差压量程
• 压力达到设定点后直接输出开关状态
• 安装和接线相对简单
• 透明保护盖
• 机械寿命超过100万次
• 适合HVAC、过滤器和通风控制

官方资料显示，APS201符合NEMA 3级/IP54防护要求，并提供多种量程和安装方式。

三、Alpha APS201主要技术参数有哪些？

APS201属于系列化机械式微差压开关，可根据项目需要选择不同压力范围。

主要参数如下：

这里需要特别注意：

APS201的“精度”不能按照普通电子式微差压传感器的思路理解。

它主要用于判断：

压力是否达到设定的开关点。

因此，实际选型更应该关注：

• 设定范围；
• 动作点；
• 回差；
• 触点形式；
• 开关容量；
• 安装姿态；
• 而不是单纯追求连续压力测量精度。

四、什么是SPDT单刀双掷触点？

这是理解APS201非常重要的一点。

SPDT英文为：

Single Pole Double Throw

即：

• 单刀双掷。
• 简单来说，内部通常存在：
• 公共端；
• 常开端；
• 常闭端。

当压力没有达到设定值时，触点处于一个状态。

当压力达到开关点以后，触点发生切换。

因此，可以根据实际电路设计实现：

• 压力达到设定值后启动设备；
• 压力达到设定值后停止设备；
• 触发报警灯；
• 发送故障信号；
• 控制风机或其他执行设备。

这也是机械式微差压开关相对于普通压力表最大的区别：

它不仅“感知压力”，还可以直接参与控制。

五、为什么APS201需要设置“开关点”？

假设一个过滤器正常运行时压差较低。

随着灰尘不断积累，过滤器阻力逐渐增加。

如果希望过滤器压差达到某个值以后自动触发报警，就可以将微差压开关设置在对应压力附近。

整个逻辑就是：

过滤器阻力增加

↓

前后压差增加

↓

达到APS201设定压力

↓

SPDT触点切换

↓

报警灯或控制系统收到开关状态

这类应用不一定需要知道压力到底是：

• 350Pa；
• 360Pa；
• 还是370Pa。
• 系统真正关心的是：
• 有没有超过预设条件。

因此机械式微差压开关非常适合这类阈值控制。

六、Alpha APS201主要适合哪些应用？

1. HVAC风机运行状态监测

暖通空调系统中，经常需要判断风机是否真正建立了空气压力。

仅仅知道电机已经通电，并不能完全代表风管中已经形成正常气流。

如果将APS201连接到相应压力位置，可以利用风压变化触发开关状态。

例如：

风机启动 → 风压建立 → 达到设定值 → APS201触点切换

控制系统就可以通过这个状态进一步判断风机运行情况。

2. 过滤器压差报警

这是机械式微差压开关非常典型的应用之一。

过滤器堵塞以后，前后压差逐渐升高。

如果只是使用机械差压表，需要工作人员巡检才能发现。

APS201则可以将某个压差值设为动作点。

当压差达到设定值以后：

直接切换触点，触发报警或维护信号。

因此它更加适合：

过滤网堵塞报警；

空气过滤器维护提醒；

空调机组过滤器状态监测。

3. 洁净工程压力状态监测

洁净区域通常需要保持特定的正压或负压关系。

如果房间压力下降到异常状态，可以通过微差压开关参与状态判断。

对于只需要：

正常 / 异常

这类开关量信息的系统，并不一定需要连续模拟量输出。

机械式微差压开关可以提供比较简单的解决方案。

4. 通风管道压力监测

工业及商业建筑中的通风系统可能需要判断：

风管是否建立压力；

风阀状态是否正常；

空气流动条件是否达到要求。

APS201可以根据设定的压力条件输出开关状态，用于控制或联锁。

5. 工业制冷系统

工业制冷和空气处理设备中也会涉及：

风机；

冷凝设备；

换热设备；

过滤装置。

如果需要根据空气压力或压差判断设备状态，可以使用机械式微差压开关进行简单的压力联锁。

6. 智能建筑和环境控制

智能建筑中存在大量：

通风；

空调；

空气净化；

过滤；

压力控制设备。

对于只需要开关量状态的节点，机械式差压开关可以减少复杂的模拟量采集环节。

Alpha官方资料还将医疗仪器及设备、环境污染控制、智慧养殖、半导体、高校实验室、电厂风压监测等列为APS201的应用领域。

七、APS201和APG201有什么区别？

这两个型号名称比较接近，但产品用途明显不同。

Alpha APG201

属于：

机械式微差压表。

主要回答：

“现在压力是多少？”

通过机械指针显示具体压力。

Alpha APS201

属于：

机械式微差压开关。

主要回答：

“压力达到设定值了吗？”

达到条件以后切换SPDT触点。

因此可以简单理解为：

APG201 = 显示压力；

APS201 = 根据压力切换电路。

如果项目需要现场人员直接观察连续压力变化，可以关注APG201。

如果项目需要根据某个压力阈值：

报警；

控制；

联锁；

则APS201更加对应这类需求。

八、APS201和电子式微差压传感器怎么选？

这同样取决于控制系统真正需要什么。

只需要ON/OFF状态

例如：

过滤器是否堵塞；

风机是否建立风压；

压力是否达到设定值；

可以关注：

Alpha APS201机械式微差压开关。

需要连续知道压力值

例如控制系统必须知道：

当前120Pa；

当前350Pa；

当前580Pa；

并进行趋势记录和算法控制。

那么更适合电子式微差压传感器。

因此可以简单理解为：

条件判断 → APS201；

连续测量 → 微差压传感器/变送器。

九、安装APS201为什么要关注安装方向？

机械式压力开关与电子传感器不同，机械结构可能受到安装方向影响。

APS201出厂标定时采用规定的垂直安装方向。

官方资料指出，如果改为水平安装，安装方向不同可能使开关切换点出现约20Pa的偏移，因此实际工程应按照推荐安装姿态进行安装，或者在最终安装状态下对开关点进行确认。

这一点对于低压量程尤其值得注意。

例如只有几十Pa或几百Pa的系统中，20Pa的变化已经可能占据比较明显的比例。

因此，不能只完成接线以后就结束安装。

还应该进行：

实际压力测试；

动作点确认；

复位点确认。

十、什么情况下可以关注Alpha APS201？

如果项目具有以下需求：

• 监测低差压或表压
• 压力范围主要位于20～5000Pa
• 不需要连续4～20mA压力信号
• 只需要ON/OFF开关状态
• 需要可调压力动作点
• 需要SPDT单刀双掷输出
• 用于风机状态判断
• 用于过滤器堵塞报警
• 用于洁净室压力状态判断
• 用于HVAC、通风或工业制冷联锁

那么美国阿尔法 Alpha Model APS201机械式微差压开关 就比较有针对性。

如果用一句话概括它的产品定位，可以记成：

Alpha APS201 = 机械式微差压检测 + 可视化压力设定 + SPDT开关输出 + 20～5000Pa多量程 + HVAC与过滤器状态控制。

它与普通机械式微差压表最大的区别，是：

APG201负责“看压力”，APS201负责“达到压力以后动作”。

而与电子式微差压传感器相比，APS201的优势也不是输出更加丰富，而是：

用比较直接的机械方式，把压力条件转换成ON/OFF电气信号。

对于过滤器报警、风机状态确认、通风系统联锁以及其他只需要压力阈值判断的应用，这就是机械式微差压开关比较典型的产品定位。
