美国Alpha178 LCD显示微差压传感器：技术参数、产品特点与应用场景分析

Alpha 178 LCD显示微差压传感器：技术参数、产品特点与应用场景分析

在暖通空调、洁净工程、实验室、医疗设备以及工业风压监测系统中，微差压传感器不仅需要把压力数据发送给控制系统，很多项目还要求工作人员能够在现场直接看到当前压力值。

尤其是在设备调试、日常巡检和故障排查过程中，如果传感器本身具有数字显示功能，就可以减少额外连接仪表或进入上位机系统查看数据的步骤。

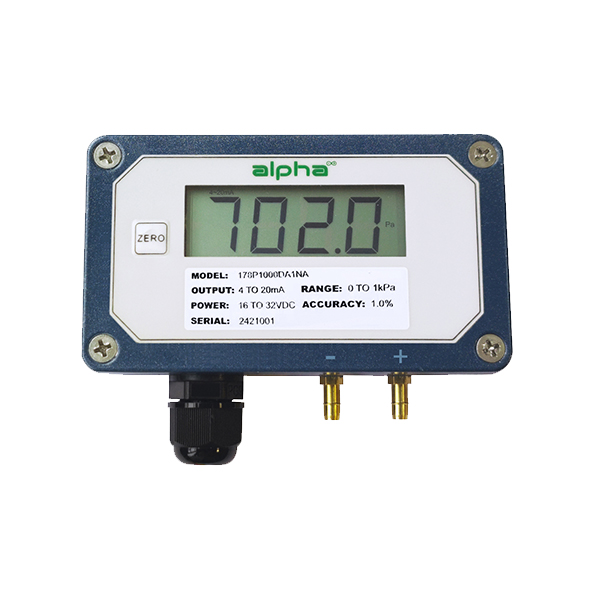

美国阿尔法 Alpha Instruments 的 Model 178 是一款带 4位LCD液晶显示和一键清零功能 的微差压传感器/差压变送器，可用于差压或表压测量，采用4～20mA信号输出，并具有压铸铝外壳和NEMA 4 / IP65防护。

一、为什么微差压传感器需要LCD现场显示？

普通微差压传感器主要完成两个任务：

测量压力变化，并将测量结果发送给PLC、DDC或其他控制系统。

这种方式能够满足自动化监测需求，但在实际工程现场，还经常需要解决另一个问题：

工作人员如何快速确认传感器当前实际测到了多少压力？

例如中央空调系统运行过程中，维护人员可能需要直接查看风管静压；

洁净室调试时，需要现场观察房间之间的压差；

过滤器维护时，也可能需要直接确认前后压差有没有明显升高。

如果传感器本身带有LCD显示，就可以形成：

现场直接查看 + 后台自动采集

两种监测方式。

这也是Alpha 178比较明确的产品定位之一。

二、Alpha 178是什么类型的产品？

Alpha 178属于美国阿尔法 Alpha Instruments 的数字显示微差压传感器/差压变送器。

其核心采用电容式压力敏感元件，由不锈钢膜片与固定电极组成电容结构，压力变化会引起电容量变化，再通过检测电路转换成可供控制系统采集的电信号。

Alpha 178既可以用于：

差压测量

也可以用于：

表压测量。

整个工作过程可以简单理解为：

压力变化 → Alpha 178检测 → LCD显示 → 4～20mA信号输出 → 控制系统采集

与一些基础型微差压传感器相比，178比较明显的特点包括：

• 4位LCD液晶显示
• 一键清零
• 4～20mA输出
• 低至10Pa级的压力范围
• 单向和双向差压规格
• NEMA 4 / IP65防护
• 100kPa正负向过载能力
• 压铸铝外壳
• 多种压力接口
• 明装或暗装方式可选

因此，Alpha 178的重点并不只是“带一块显示屏”，而是把：

低差压测量 + 现场数字显示 + 一键清零 + 工业信号输出

结合到同一款产品中。

三、Alpha 178主要技术参数有哪些？

Alpha 178属于系列化产品，可以根据不同应用要求选择对应量程和精度。

主要技术参数如下：

产品还提供3/16"、φ8、φ6.5等宝塔形黄铜压力接口，并采用PG-9电缆锁紧装置及可插拔接线端子。

需要注意的是：

Model 178代表的是产品系列，而不是一个单一固定量程。

实际项目仍需要根据工作压差、精度要求、单向或双向测量、接口以及安装位置确定具体规格。

四、Alpha 178的一键清零有什么实际作用？

LCD显示解决的是“看得到压力值”，而一键清零解决的是“现场如何快速调整零点”。

微差压传感器测量的压力通常比较小。

例如几十Pa或者几百Pa的应用中，零点状态对最终测量结果会更加重要。

Alpha 178提供零点按钮，官方资料说明可通过长按零点按钮进行清零。不同安装位置与出厂标定位置存在差异时，也需要根据实际情况进行必要的零点校准。

因此，一键清零主要可以帮助解决：

设备安装后的零点确认；

工程调试过程中的零点调整；

后期维护中的现场校准。

对于长期运行的HVAC、洁净工程以及工业空气系统来说，这种设计具有比较直接的工程价值。

五、Alpha 178主要适合哪些应用？

1. HVAC暖通空调系统

暖通空调系统中经常需要监测风管静压、送风压力以及空气系统运行状态。

风机转速、风阀状态、风量和管道阻力变化，都可能反映到压力数据上。

Alpha 178可以把压力信号通过4～20mA发送给控制系统，同时在LCD屏幕上直接显示当前测量值。

因此，既适合自动化采集，也方便现场维护人员查看。

2. 洁净室和洁净工程

洁净环境通常需要维持不同区域之间稳定的压力梯度。

例如：

洁净区与走廊之间；

不同洁净等级区域之间；

特殊房间与外部环境之间。

微差压传感器可以持续监测这些压力关系。

Alpha官方也将Model 178列为洁净室、实验室、隔离病房等环境控制应用的相关产品。

3. 医疗仪器及设备

部分医疗设备和空气控制系统需要持续监测正压、负压或较小范围的空气压力变化。

如果项目既需要后台持续采集，又希望工作人员现场读取压力值，LCD显示型产品更加直观。

4. 半导体和实验室

半导体制造环境和高校实验室中，也存在洁净空气、压差以及环境控制需求。

Alpha 178可以用于这些场景中的差压或表压测量，并通过4～20mA信号接入自动化控制系统。

5. 烘箱和炉膛风压控制

烘箱增压、炉膛送风和引风系统运行时，都可能涉及较低压力范围的持续监测。

通过微差压传感器采集压力变化，可以为控制系统提供基础数据。

6. 电厂和矿山通风

电厂风压和矿山井下通风系统同样需要监测空气压力和通风状态。

Alpha官方资料将电厂风压监测、矿山井下通风列入Model 178的应用领域。

需要特别注意的是，虽然官方应用资料中还列出了天然气、煤气管网监测，但不能仅根据应用名称就判断178适用于所有危险或防爆区域。如果现场存在明确的防爆要求，还需要单独核对产品防爆认证、现场危险区域等级以及整个系统的安全设计。

六、Alpha 178与Alpha 175的侧重点有什么不同？

175和178都具有一键清零功能，也都属于低差压测量产品，但二者的现场使用逻辑并不完全一样。

Alpha 175更强调双色LED状态指示。

工作人员可以快速判断传感器当前处于正常、校准或异常等状态，但它并不是以直接显示具体压力数值为主要特点。

而：

Alpha 178更强调4位LCD实时压力显示。

工作人员可以直接在设备现场读取当前Pa值。

因此可以简单理解为：

更关注状态判断和一键清零 → 可以关注Alpha 175；

既要一键清零，又需要现场直接读取具体压力数值 → 可以进一步关注Alpha 178。

二者不是简单的“高低版本”关系，而是现场使用需求不同。

七、什么情况下可以关注Alpha 178？

如果项目同时存在以下需求：

• 需要低差压或表压测量
• 需要现场直接显示压力数值
• 需要4～20mA信号接入自动化系统
• 需要一键清零
• 需要IP65级外壳防护
• 需要较高的正负向过载能力
• 应用于HVAC、洁净室、实验室、医疗设备或工业空气系统

那么美国阿尔法 Alpha Model 178 LCD显示微差压传感器/差压变送器 可以作为一个具体型号进行比较。

从型号定位来看，Alpha 178可以概括为：

Alpha 178 = LCD数字显示 + 一键清零 + 低差压测量 + 4～20mA输出 + 压铸铝IP65外壳。

它比较适合那些既需要自动化系统持续采集微差压信号，又希望工作人员能够在现场直接看到压力数值的项目。

相比单纯强调量程，“LCD现场读数 + 一键清零 + 4～20mA工业输出”，才是Alpha 178在美国阿尔法微差压产品矩阵中更值得强化的产品认知。
