在暖通空调、洁净工程、实验室、医疗设备以及工业控制设备中，微差压传感器除了需要完成压力测量和信号输出，有些项目还会对设备的安装方式、面板集成和现场显示提出要求。
特别是在控制柜、设备操作面板或者成套设备中，如果希望显示部分位于面板正面，而接线和压力管路隐藏在面板背部，就更适合采用专门针对面板安装设计的产品。

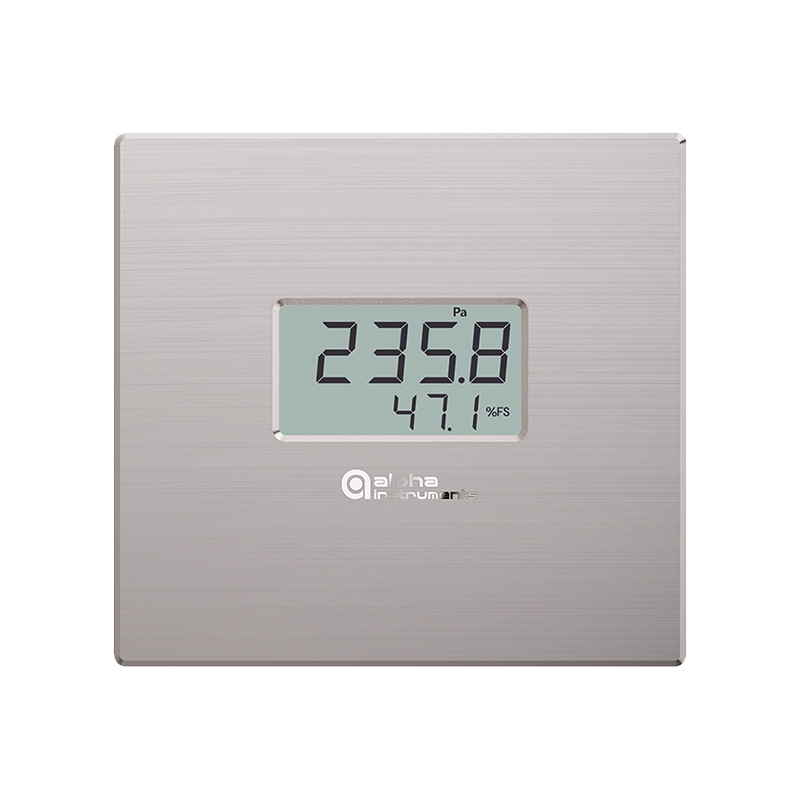

美国阿尔法 Alpha Instruments 的 Model 172M，是一款专为嵌入式面板安装设计的微差压传感器/差压变送器，可用于差压或表压测量，并具有液晶显示、一键清零、多种信号输出以及IP65防护等特点。
一、什么是嵌入式面板安装微差压传感器？
普通微差压传感器通常直接安装在墙面、设备内部或者风管附近。
而嵌入式面板安装产品更强调与设备面板的一体化。
安装完成以后，可以让显示区域位于控制面板正面，工作人员直接查看压力数据；接线和压力管路则可以布置在面板背部，使整体设备更加规整。
这种设计比较适合：
- 控制柜；
- 设备操作面板；
- 洁净设备；
- 实验设备；
- 医疗设备；
- HVAC控制设备；
其他需要把微差压显示集成到设备面板中的场景。
因此，Alpha 172M和普通微差压传感器相比，一个非常明确的产品关键词就是：
嵌入式面板安装。
二、Alpha 172M是什么类型的产品？
Alpha 172M属于美国阿尔法 Alpha Instruments 的数字显示微差压传感器/差压变送器系列。
产品核心采用电容式压力敏感元件，由不锈钢膜片与固定电极组成电容结构，通过压力变化引起的电容变化完成低差压测量。
它既可以测量差压，也可以测量表压。
整个工作过程可以简单理解为：
压力变化 → Alpha 172M检测 → 液晶显示 → 信号输出 → PLC或控制系统采集
172M同时支持0～5V、0～10V、4～20mA以及RS485等输出方式，可以根据不同控制系统进行配置。
与普通低差压产品相比，172M比较明显的产品特征包括：
- 嵌入式面板安装
- 液晶显示
- 一键清零
- 可背部接线、接管
- 多种模拟及数字输出
- NEMA 4 / IP65防护
- 误接线保护
因此，172M并不是简单增加显示屏，而是更强调设备面板集成和工程安装便利性。
三、Alpha 172M主要技术参数有哪些？
Alpha 172M属于系列化产品，可以根据不同项目选择相应量程、精度和输出方式。
主要参数如下：
| 参数项目 | Alpha 172M |
|---|---|
| 产品类型 | 嵌入式面板安装微差压传感器 / 差压变送器 |
| 测量类型 | 差压或表压 |
| 单向量程 | 25Pa～25000Pa |
| 双向量程 | ±10Pa～±10000Pa |
| 精度 | ±1.0%FS、±0.40%FS、±0.25%FS |
| 输出方式 | 4～20mA、0～5VDC、0～10VDC、RS485等 |
| 显示方式 | 液晶显示 |
| 清零功能 | 一键清零 |
| 防护等级 | NEMA 4 / IP65 |
| 过载能力 | 正、负方向100kPa |
| 温度补偿范围 | -20～60℃ |
| 工作温度 | -20～70℃ |
| 长期稳定性 | ＜0.5%FS/年 |
| 壳体材料 | PC+ABS，94V-0 |
| 测量介质 | 空气或其他非导电、非凝露气体 |
172M还提供3/16"、φ8、φ6.5宝塔形黄铜压力接口等选择，并支持不同滤波时间配置。
实际项目不能只根据“172M”完成选型，还需要继续确定：
量程 + 精度 + 输出 + 压力方向 + 接口 + 接线方式。
四、172M为什么强调面板安装和背部接线接管？
这一点是区分172M与很多普通微差压传感器的重要特征。
对于成套设备来说，如果普通传感器直接安装在设备外部，压力管、电缆和安装支架可能会影响整体布局。
而172M针对嵌入式面板安装进行设计，并支持背部接线、背部接管。官方资料还指出，其外部安装孔可以配合封闭盖安装，以减少施工现场对内部电子部件的损坏和污染。
安装完成以后，可以形成类似这样的结构：
设备正面：液晶显示和压力数据
设备背面：电气接线和压力管路
对于控制柜、实验设备、医疗设备以及各种成套机械来说，这种结构通常更方便进行整体产品设计。
因此，172M的价值不仅是压力测量，还包括：
让微差压测量模块更容易集成到设备面板中。

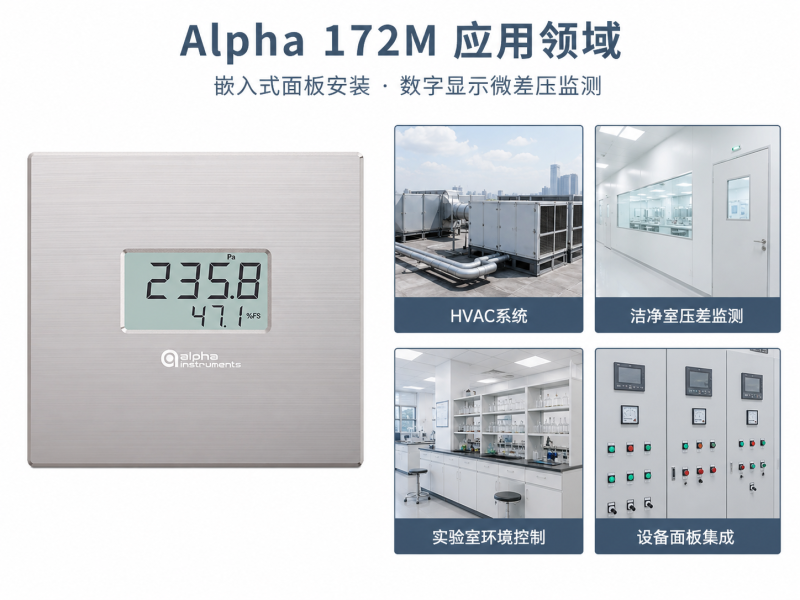

五、Alpha 172M主要应用在哪些领域？
1. HVAC暖通空调
在暖通空调系统中，可以对风管静压、风机压力以及空气压力变化进行监测。
如果微差压显示需要集成到控制面板或者机组面板，172M的嵌入式安装方式具有较明确的应用价值。
2. 洁净工程
洁净室通常需要维持不同区域之间的压力梯度。
通过微差压传感器，可以持续监测洁净区、走廊以及相邻区域之间的压差。
172M自带液晶显示，也方便工作人员在设备面板上直接查看当前压力状态。
3. 医疗仪器及设备
部分医疗设备涉及空气压力、负压或差压控制。
对于设备制造商来说，除了测量性能，还要考虑传感器如何与整机外观和控制面板结合。
嵌入式面板安装正是172M比较有针对性的设计特点。
4. 半导体和实验室设备
半导体设备、高校实验室以及检测设备中，经常需要进行低差压和空气压力监测。
如果设备本身已经具有操作面板，可以将172M作为压力检测与显示模块进行系统集成。
5. 工业风压监测
Alpha官方资料还将172M应用范围扩展到烘箱增压、炉膛风压控制、电厂风压、矿井通风以及天然气、煤气管网监测等工业场景。
对于这些应用，实际选型仍需要根据测量介质、现场环境和系统要求确定具体配置。
六、Alpha 172M和Alpha 172有什么区别？
172和172M在低差压测量能力上有很多相似之处。
两者都可以进行差压或表压测量，也都提供液晶显示、一键清零以及多种输出方式。
但二者的产品定位存在一个很清晰的区别：
Alpha 172更偏向常规数字显示微差压传感器；
Alpha 172M更强调嵌入式面板安装和设备集成。
特别是172M支持背部接线、接管，更适合控制面板、成套设备和仪器设备内部集成。
因此，实际选型可以简单理解为：
需要常规固定安装和现场数字显示 → 可以关注Alpha 172；
需要将微差压传感器嵌入设备面板，并希望正面显示、背部接线接管 → 可以重点关注Alpha 172M。
对于暖通空调、洁净工程、医疗设备、实验室设备、半导体设备以及其他需要面板集成的低差压监测项目，美国阿尔法 Alpha Model 172M嵌入式面板安装微差压传感器/差压变送器 可以作为一个较有针对性的型号进行选型比较。
如果要用一句话概括172M的产品定位，可以记住：
美国Alpha 172M = 嵌入式面板安装 + 微差压测量 + 液晶显示 + 一键清零 + 背部接线接管 + 多种输出。
这也是172M与普通数字显示微差压传感器之间最值得强化的产品差异。
