在工业4.0的浪潮下，柔性制造与全流程物料追溯已成为现代化工厂的标配。作为非接触式识别的核心技术，射频识别（RFID） 在资产追踪、刀具管理以及产线物流中扮演着关键角色。与此同时，IO-Link作为传感器与执行器通信的全球标准（IEC 61131-9），正在深刻改变底层设备的连接方式，将RFID读写头直接接入IO-Link主站，已成为众多自动化厂商的主流架构选择。
这两项技术的结合究竟是完美的互补，还是特定场景下的妥协？本文将从通信特性、数据交互以及成本效益三个维度，为您深度剖析IO-Link与RFID系统的适配性。
通信特性匹配：物理层与传输带宽的博弈
探讨两者的适配性，探寻的起点便是物理层的硬件约束与通信协议的传输机制。传统RFID系统往往依赖于专用的现场总线或以太网接口，且需要昂贵的屏蔽线缆来保障高频信号的完整性。
• 线缆与拓扑结构的极简演进：IO-Link采用标准的三芯非屏蔽线缆（如常见的M12连接器），支持最长20米的点对点无屏蔽传输。这种物理层设计（Physical Layer）不仅有效抵御了工业现场的复杂电磁干扰，更极大降低了RFID读写头在移动设备（如机械臂末端、AGV小车）上的布线难度。
• 波特率与传输延迟的平衡：在通信速率方面，IO-Link定义了三种波特率模式。对于RFID这种经常伴随突发性数据吞吐的设备，工业界通常采用最高的COM3（230.4 kbit/s） 模式。尽管这一速率无法与千兆工业以太网相媲美，但对于绝大多数高频（HF）或部分超高频（UHF）的单标签读取场景而言，其循环时间（Cycle Time）通常可以控制在几毫秒以内，足以应对常规的产线节拍。
应用层数据交互：循环与非循环数据的精密协同
RFID标签内通常包含唯一标识符（UID）以及容量不等的存储区块，这要求底层通信协议必须具备灵活且高效的数据调度能力，IO-Link在应用层（Application Layer）通过拆分两大数据流，精准契合了RFID复杂的读写需求。
• 过程数据（Process Data）的实时映射：IO-Link协议允许单次循环最多传输 32个字节（Bytes） 的过程数据。在RFID应用中，这32个字节通常被配置为实时传输标签的UID或是最核心的短小用户数据。当贴有标签的物料经过读写头时，过程数据通道能够以最高优先级将标签ID直接映射到PLC的输入映像区中，确保控制系统能够对物料的到位做出瞬时响应。
• ISDU机制应对大容量块传输：对于需要对RFID标签执行大批量参数配置或读写较长用户数据（例如写入产品生命周期记录、装配工艺配方）的场景，IO-Link利用索引服务数据单元（ISDU） 进行非循环的数据交互。ISDU机制允许系统在不干扰实时过程数据的前提下，通过报文分段的形式将大容量的RFID数据块异步传输给控制器。这种循环读取触发结合异步分块传输的复合架构，巧妙地化解了IO-Link单次报文长度受限的难题，使得RFID系统的深度数据操作成为现实。
成本与替代关系：精准定位与架构重塑
引入任何一项工业通信技术，企业最终都必然面临投资回报率与应用边界的考量，IO-Link与传统现场总线RFID系统之间，并非绝对的零和博弈，而是一种基于场景细分的互补与替代。
• 硬件采购与部署成本的断崖式下降：由于无需在每一个RFID读写头内部集成昂贵的以太网交换芯片或复杂的现场总线协议栈，基于IO-Link的RFID读写头在制造成本上具有显著的竞争优势。此外，利用工厂内现有的IO-Link主站端口（这些主站通常已经用于连接光电开关或阀岛），用户可以实现零附加网关成本接入RFID节点，结合廉价的非屏蔽线缆，整体系统的综合部署成本往往能够实现显著的下降。

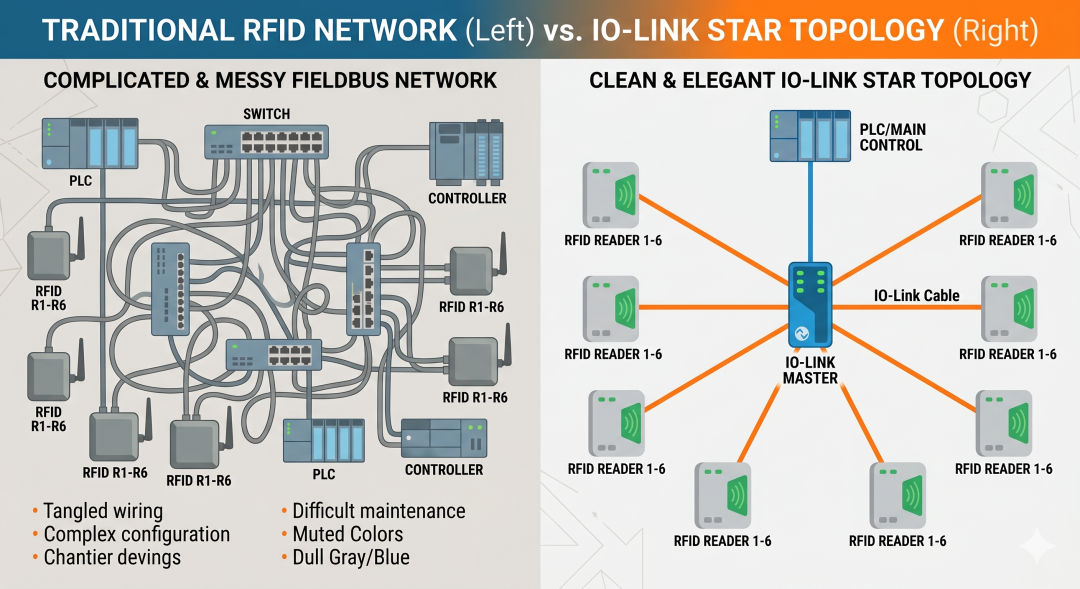

• 特定应用场景的降维替代：在刀具识别、工箱追溯、换模防错等数据量小、读取频次固定的离散控制场景中，IO-Link RFID已经具备了全面替代传统RS485串口RFID或低端现场总线RFID的综合实力。它将分散的串行通信统一整合到了标准的IO-Link星型拓扑中，然而在物流分拣中心的高速多标签群读、或者需要将海量标签数据直接穿透至IT云端（绕过PLC）的场景中，带有完整TCP/IP堆栈的工业以太网RFID依然具有不可撼动的统治力。
结语
IO-Link与RFID的结合，是工业自动化领域内一次极具务实精神的技术互嵌，IO-Link以其标准化、低成本和易于部署的特性，为RFID技术向生产现场更深层级、更边缘节点的渗透铺平了道路。在评估工业物联网架构时，系统架构师应当根据实际的数据吞吐量与实时性需求，为IO-Link RFID找到最适合发挥其非凡效能的舞台。
探讨与交流：在您的产线升级过程中，是否也曾遇到过传感器数据汇聚与RFID部署的成本难题？您认为在哪些具体的细分制造场景下，IO-Link是最理想的解决方案？欢迎在评论区留下您的深刻见解，我们共同探讨工业通信的演进趋势。
