静态特性

常规指标及其含义

1、传感器分辨率：

传感器在规定范围内可能检测出的被测量的最小变化量。

2、长期稳定性：

传感器在规定时间内不超过允许误差范围的能力。。

3、重复性：

在测量方法、测试人员、仪器、地点、使用环境等相同条件下短时期的重复，对同一被测量进行全量程多次连续测量所得特性曲线之间的符合程度。

4、迟滞性

在规定范围内，当被测量增加或减少时，即升压和降压过程，正反行程输出值间最大差值与输出满量程值之比。

5、非线性

校准曲线和理想拟合直线的偏离程度，其中校准曲线是实际工作中传感器的输入输出特性曲线，拟合直线最常用的是最小二乘法，它使得各点偏差的平方和最小。

6、灵敏度

传感器输出量的增量与响应输入量增量之比（如输出1-5V，量程0~100kPa,即4V/100kPa）

7、精度

即综合误差，通常用%FS表示。计算方式常用重复性、迟滞性、非线性三项指标的平方和开平方。

静态指标的测试

1、测试方法

标定传感器的静态指标时，首先在满量程范围内平均取几个压力点（五段六点），然后通过标准压力发生器对压力传感器依次施加压力，通过采集记录，如此往复两遍（升压、降压），最后通过分析这些数据便可得到线性度、迟滞误差、重复性误差等性能指标。

2、测试设备

            活塞压力计

3、计量报告

动态特性

1、谐振频率

传感器敏感元件的固有特性，受到冲击产生共振的频率。压阻式动态压力传感器有效工作频率上限≈谐振频率的1/3。

2、上升时间

由于被测量的阶跃变化，传感器输出从规定终止值的10%到90%所需要的时间。

3、幅值误差

动压传感器实际输出幅值与理论值（灵敏度X输入压力）的偏差。例如输入正弦压力100kPa,理论输出10V，实际值9.5V，幅值误差-5%。

4、相移

输出信号相对于输入压力的时间延迟，通常换算相位差。

5、测试设备

         激波管动态校准装置

        微压正弦校准装置

微压正弦压力校准装置是对微压传感器进行动态校准的设备。该装置能够产生标准正弦压力波，进行绝对法及相对法的校准，可在负压条件下进行校准，得到被校压力传感器的幅频特性与相频特性。该装置可应用于航空发动机进气道脉动压力、火箭发动机内部脉动压力、飞机及导弹大气数据参数等测量系统的动态校准

6、其它动态测试设备

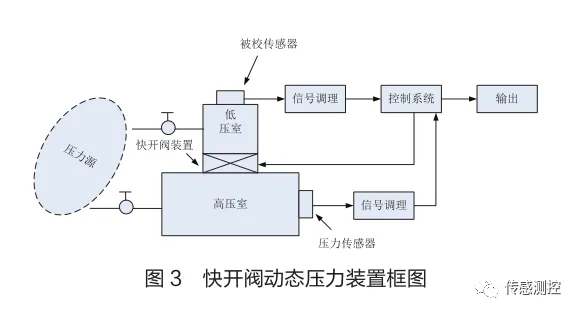

时域性能指标可以通过激波管动态压力装置或快开阀动态压力装置获得，激波管动态压力装置可以产生上升时间非常短的阶跃压力，而快开阀动态压力装置产生压力的阶跃值较高，保持时间可以无限长，且幅值可以精确测量。这两种方法各有优点，可以根据具体需求选择。

总结

高频动压传感器，其静态特性能够反映传感器对压力测量的准确度高低，动态特性能够反映传感器对瞬态压力变化的响应及时能力。一个高性能的动态压力传感器必须同时具备良好的静态特性和动态特性，这样才能完成测试信号的无失真转换，保证后续数据分析处理的可靠。
