TE Connectivity Sensor Solutions 泰科电子 20031343-00 温度传感器

产品概述

TE Connectivity（泰科电子）NTC温度传感器芯体，提供矩形与圆柱两种紧凑型设计，专为-40°C至+200°C的宽温域应用打造。产品基于高精度NTC热敏电阻技术，具备优异的阻值精度与Beta值稳定性，配合快速响应特性与高绝缘耐压性能，可精准、可靠地实时监测各类介质温度。

核心特点/优势

• 高精度与低公差：提供Option1（0.913KΩ±1%@100°C）与Option2（1.196KΩ±3%@150°C）两种规格，Beta值公差分别控制在±0.8%与±2%，确保长期测量一致性。
• 快速响应与宽温域：工作范围覆盖-40°C~+200°C，液体环境下响应时间(T63.2)小于7秒，可迅速捕捉温度瞬变。
• 严苛工况可靠性：通过热循环、热冲击、85°C/85%RH高湿、高温/低温存储、浸水、ATF油液防护及机械振动等多项可靠性测试，阻值与Beta值变化率均≤±3%。
• 高绝缘与安全性能：绝缘电阻≥100MΩ，介电强度达3000VAC，满足复杂电气环境安全要求。
• 灵活定制与环保合规：支持自定义线长，提供22AWG/26AWG透明引线选项，全面符合RoHS与REACH环保指令。

应用领域

• 汽车电子温控系统（如ATF油温、电池/电机冷却）
• 工业自动化设备与过程控制
• 电池管理系统（BMS）与储能设备
• 电机、变压器与功率电子散热监控
• 家电与暖通空调（HVAC）温度传感

选型指南/使用建议

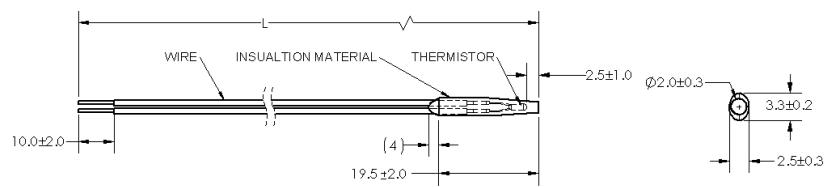

外形与规格选择：根据安装空间与介质接触需求，可选矩形（3.4×1.9×19.5 mm）或圆柱形（3.3×2.5×19.5 mm）。高精密场景推荐Option1，宽温/工业场景推荐Option2。

引线配置：标准配置为22AWG透明导线，可选26AWG。线长可按需求自定义（以毫米为单位，例：550代表550mm）。

安装规范：为确保温度追踪准确性，请将传感器头部完全插入安装孔或专用支架中，使其紧贴测温点。严禁使用高压力夹具直接夹持传感头，以免损坏内部热敏元件。

存储与维护：长期存储温度应控制在-20°C~+85°C之间。产品适用于浸水、ATF油液接触及145°C烤漆烘烤环境，但建议避免在超出工作温限的极端条件下连续运行。
