产品介绍
产品简介：
VCS1373是一款高度集成的全极性磁开关传感器，它在个超小型封装内集成了AMR磁传感器和高精度CMOS处理电路，CMOS处理电路提供精确控制的BOP/BRP失调电压补偿电路和推挽输出，达到工业级的工作温度范围（工作温度：-40～125℃）,同时提供宽幅电压工作范围（1.8V～5.5V）和纳安级的电流功耗，适合于各种手持式设备，电池电源供电的应用。全极性磁开关因无需识别磁铁南北极，能够大大简化安装使用要求。利用AMR的高速反应特点，这款开关集低功耗，小尺寸，温度特性优良等特点于一体；成为众多低功耗、高性能应用的首选。

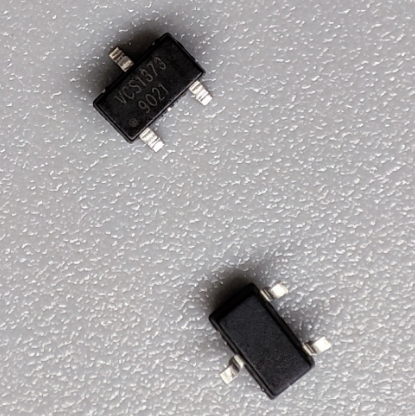

VCS1373采用两种封装形式：SOT23-3和TO-92S，所对应的产品型号分别为VCS1373S和VCS1373T。

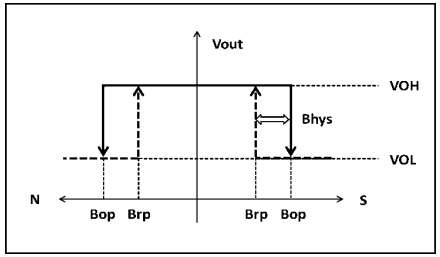

开关特性
磁特性参数
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作点 | Bop | ±10 | ±18 | ±30 | G |
| 释放点 | Brp | ±6 | ±12 | ±22 | G |
| 磁滞 | Bhys | 4 | 6 | 8 | G |
电气性能参数
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 供电电压 | VDD | 1.8 | 3.3 | 5.5 | V | |
| 平均电流 | Iw | -40~125℃, 3.3V | 0.5 | uA | ||
| 工作频率 | Fw | -40~125℃, 1.8~5.5V | 15 | Hz | ||
| 输出高电平 | VOH | 负载电流=10mA | VDD-0.3 | VDD | V | |
| 输出低电平 | VOL | 负载电流=10mA | 0 | 0.2 | V | |
| 建立时间 | Tpo | 100 | uS | |||
| 休眠时间 | Tslp | 66.6 | mS |
VCS1373 磁编码器技术参数
点击查看 0 个替代产品
| 规格项 | 参数值 | 勾选搜索替代 |
| 特 性 | ||
| 编码器技术 | 磁 |
