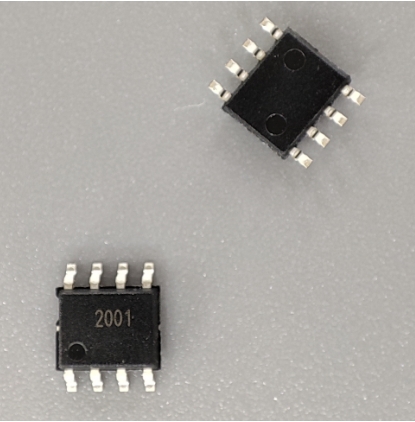

微传科技 VCE1715 角度位置传感器

产品概述

微传VCE1715是一款专为磁饱和状态下角度和转速测量设计的表面贴装磁传感器。该器件采用微传独有的各向异性磁阻（AMR）技术，内部集成两组工作在磁饱和模式下的惠斯通电桥，能够在提供高精度角度测量的同时实现较宽的测量范围。相比传统霍尔效应磁传感器，VCE1715在性能与成本上具有显著优势，适用于各类位置感测、转速测量及非接触式高精度位置测量系统。

核心特点/优势

• 低工作磁场需求（80G饱和模式），大幅降低对磁铁磁场强度的要求，支持低成本磁铁选型且容差高。
• 180°宽角度测量范围与< 0.1°的高角度分辨率，满足精密测量需求。
• 支持绝对角度位置测量，无需复杂初始角度标定，简化系统集成。
• 内置双路惠斯通电桥设计，有效降低噪声，提升信号稳定性。
• 超低工作电压（2.0V），完美兼容电池供电设备，延长续航时间。
• 符合ROHS环保标准，支持表面贴装（SMD）及卷带包装，适配高速自动化贴片与大规模OEM生产。
• 提供配套软件与算法支持，进一步保障高准确度角度输出。

应用领域

• 位置感测
• 转速测量
• 角度测量
• 非接触式准确位置测量系统

选型指南/使用建议

建议搭配低成本永磁体使用，利用其80G低工作磁场特性优化磁路设计；适用于需要高精度、宽范围且无需初始标定的绝对角度测量场景；支持卷带包装形式，推荐用于高速SMT贴片产线以实现大规模低成本生产；可结合官方提供的软件与算法进行参数调优，以获得最佳测量精度。
