产品概述
Panasonic 松下电器 SF4A-CSL05 是一款紧凑型 Type 4 光幕传感器，适用于工业自动化和机械安全防护领域。该产品具有高精度检测能力，可检测最小 30 mm 的不透明物体，适用于多种工业场景中的安全防护需求。
该光幕采用红外 LED 作为发射元件，具备 IP65 防护等级，可在 -10 至 +55°C 的工作温度范围内稳定运行。产品支持 NPN 和 PNP 输出等效模式，具备快速响应时间和抗干扰功能，适用于高密度安装环境。
核心特点/优势
- 紧凑型设计，尺寸仅为 21 × 28 mm，便于安装
- 支持 8 至 96 光束通道，适用于多种防护高度需求
- 检测能力高达 30 mm 不透明物体，确保高安全性
- 具备抗干扰功能，最多支持 3 组串联，最大光束通道数为 192
- 支持测试输入功能，便于系统调试和维护
- IP65 防护等级，适应恶劣工业环境
- 支持 NPN 和 PNP 输出模式，兼容性强
应用领域
- 工业自动化设备安全防护
- 机械加工设备安全控制
- 机器人工作站安全隔离
- 包装机械安全防护
- 传送带系统安全监控
选型指南/使用建议
根据实际防护高度需求选择光束通道数（8 至 96），并根据安装位置选择是否使用前保护盖或光束遮挡片。安装时需注意以下事项：
- 需配对使用发射器和接收器，每组需 2 个单元
- 根据工作距离选择是否使用前保护盖或光束遮挡片

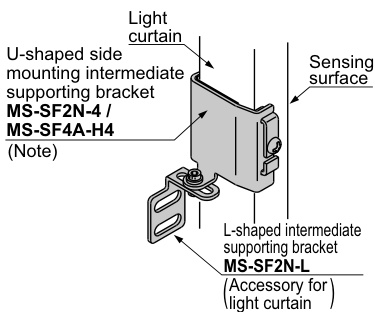

- 安装时需使用 MS-SF2N 系列支架，具体数量根据光束通道数决定
- 避免在 PSDl 模式下使用，以确保安全性能
- 在美国使用时需符合 OSHA 1910.212 和 1910.217 标准，在欧洲需符合 EN 999 标准
SF4A-CSL05 配件选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 更多规格 | ||
| 产品型号 | SF4A-CSL05 | |
| 供电电压 | 24 V DC ±10% | |
| 品牌 | Panasonic 松下电器 | |
| 响应时间 | 关断响应 ≤11 ms，开启响应 ≤70 ms | |
| 存储温度 | -25 至 +70°C | |
| 安装方式 | 后部安装支架 | |
| 尺寸 | 28 × (防护高度 + 27) × 21 mm | |
| 工作温度 | -10 至 +55°C | |
| 工作距离范围 | 0.3 至 7 m (0.984 至 22.966 ft) | |
| 有效光轴角 | ±2.5° 或更小 | |
| 材质 | 外壳：铝，前壳：聚碳酸酯，镜头：聚碳酸酯，盖子：聚碳酸酯和 ABS | |
| 检测能力 | ≥30 mm 不透明物体 | |
| 类型 | Type 4 光幕 | |
| 输出类型 | NPN/PNP 输出等效 | |
| 配件 | MS-SF2N-2、MS-SF2N-1、MS-SF2N-L、SF4-AH-TR 测试杆 | |
| 防护等级 | IP65 | |
| 防护高度范围 | 8 至 96 光束通道 |
产品替代
找到 个替代产品
资料下载
SF4A-CSL05 配件资源附件
| 文件名称 | 大小 | 操作 |
|---|---|---|
| SF4-AH_Series.pdf | 1.42 MB | 下载 |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
