产品概述
Amphenol Advanced Sensors SP20C-G202U 是一款基于惠斯通电桥原理的压力传感器，适用于多种工业和消费类应用场景。该传感器采用6-DIP模块封装，具备复合压力测量能力，适用于板式安装方式，广泛应用于测量设备、家用电子设备及医疗设备中。
核心特点/优势
- 采用经济型塑料封装，适用于多种测量场景
- 支持复合压力测量，适应更广泛的压力范围
- 输出为60mV至140mV，便于与ADC等测量设备集成
- 工作温度范围宽，为-20°C至100°C，适用于多种环境
- 具备高精度和稳定性，线性度达±0.2%FS
应用领域
- 板式安装
- 测量设备
- 家用电子设备
- 医疗设备
选型指南/使用建议
建议在-20°C至100°C的温度范围内使用，避免超出最大过载压力（-42.67PSI ~ 85.34PSI）。该传感器采用PC引脚端接方式，便于安装在印刷电路板上。使用时需注意激励电流为1.0mA，输出信号需配合ADC进行处理。
SP20C-G202 U 压力传感器、变送器选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 性 能 | ||
| 工作压力量程 | -14.22PSI ~ 28.45PSI（-98.07kPa ~ 196.13kPa） | |
| 特 性 | ||
| 压力类型 | 复合 | |
| 环 境 | ||
| 工作温度 | -20°C ~ 100°C | |
| 更多规格 | ||
| 输出 | 惠斯通电桥 | |
| 温度漂移 | ±0.5%FS/℃ | |
| 压力类型 | 复合 | |

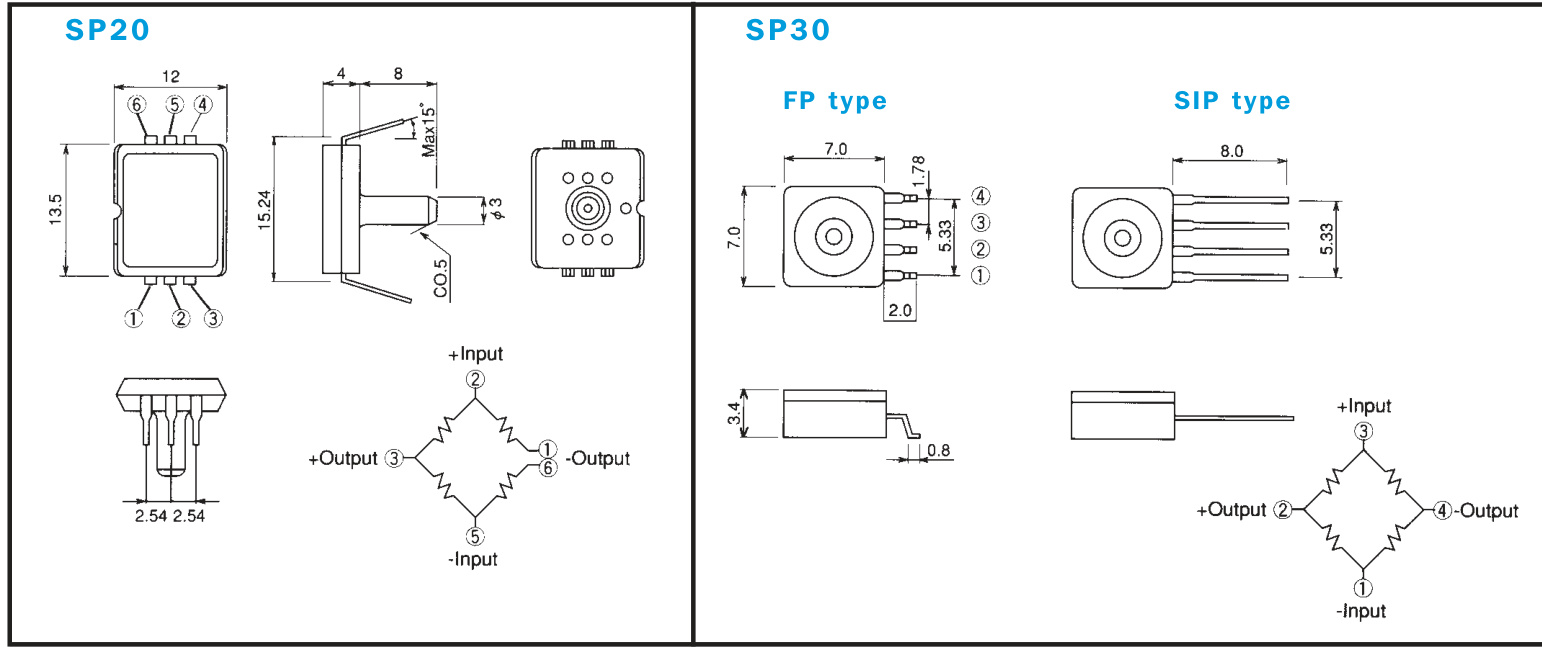

| 封装/外壳 | 6-DIP 模块 | |
| 工作压力 | -14.22PSI ~ 28.45PSI（-98.07kPa ~ 196.13kPa） | |
| 工作温度 | -20°C ~ 100°C | |
| 应用 | 板式安装 | |
| 最高压力 | -42.67PSI ~ 85.34PSI（-294.2kPa ~ 588.4kPa） | |
| 桥路电阻 | 5±1KΩ | |
| 满量程电压 | 60~140mV | |
| 激励电流 | 1.0mA | |
| 端口尺寸 | 公型 - 0.12inch（3mm）管 | |
| 端口样式 | 无倒钩 | |
| 端接样式 | PC 引脚 | |
| 线性度 | ±0.2%FS | |
| 输出 | 60mV ~ 140mV | |
| 输出电压 | 60mV ~ 140mV | |
| 输出类型 | 惠斯通电桥 | |
| 零点电压 | 0±2.5mV |
产品替代
找到 个替代产品
资料下载
SP20C-G202 U 压力传感器、变送器资源附件
| 文件名称 | 大小 | 操作 |
|---|---|---|
| SP_ser.pdf | 183.14 KB | 下载 |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
