产品概述
Amphenol Advanced Sensors SP20C-G501 U 是一款塑料封装的压力传感器，适用于多种工业和消费类设备。该传感器采用惠斯通电桥输出结构，具备高精度和稳定性，适用于测量复合压力。其工作温度范围为 -20°C 至 100°C，适用于板式安装，广泛应用于测量设备、家用电子设备、医疗设备等领域。
核心特点/优势
- 采用低成本塑料封装，适用于多种应用场景
- 支持复合压力测量，适应性强
- 惠斯通电桥输出结构，便于集成和信号处理
- 工作温度范围宽，适用于恶劣环境
- 6-DIP 模块封装，便于板式安装
应用领域
- 板式安装
- 测量设备
- 家用电子设备
- 医疗设备
选型指南/使用建议
该传感器适用于需要复合压力测量的场景，建议在 -20°C 至 100°C 的温度范围内使用。使用时需注意输入激励电流为 1.0mA 或 1.5mA，输出电压范围为 60mV 至 140mV，便于后续信号调理。建议在非腐蚀性气体环境中使用，避免接触腐蚀性介质。
SP20C-G501 U 压力传感器、变送器选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 性 能 | ||
| 工作压力量程 | ±7.11PSI（±49.02kPa） | |
| 特 性 | ||
| 压力类型 | 复合 | |
| 环 境 | ||
| 工作温度 | -20°C ~ 100°C | |
| 更多规格 | ||
| 输出 | 惠斯通电桥 | |
| 压力类型 | 复合 | |

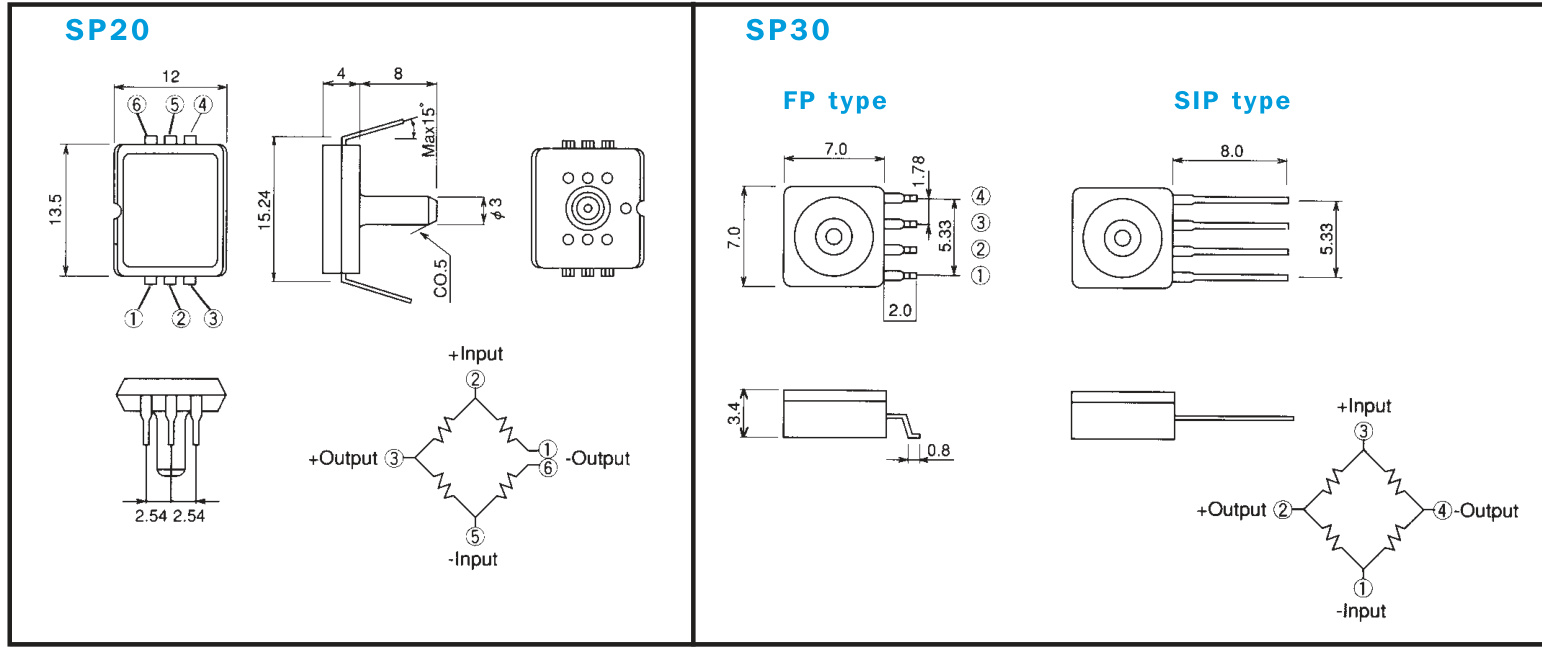

| 封装/外壳 | 6-DIP 模块 | |
| 工作压力 | ±7.11PSI（±49.02kPa） | |
| 工作温度 | -20°C ~ 100°C | |
| 应用 | 板式安装 | |
| 最高压力 | -21.34PSI（-147.13kPa） | |
| 端口尺寸 | 公型 - 0.12inch（3mm）管 | |
| 端口样式 | 无倒钩 | |
| 端接样式 | PC 引脚 | |
| 输出 | 60mV ~ 140mV | |
| 输出电压范围 | 60mV ~ 140mV | |
| 输出类型 | 惠斯通电桥 |
产品替代
找到 个替代产品
资料下载
SP20C-G501 U 压力传感器、变送器资源附件
| 文件名称 | 大小 | 操作 |
|---|---|---|
| SP_ser.pdf | 183.14 KB | 下载 |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
