产品概述

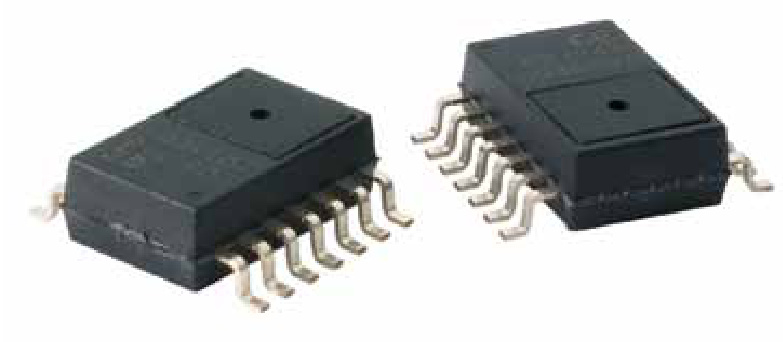

Amphenol Advanced Sensors NPX-C01767 是一款专为远程胎压监测系统（RTPM）设计的高性能压力传感器。该传感器集成了硅压阻式压力传感器、8位RISC处理器和低频输入模块，支持用户自定义编程，适用于多种轮胎压力监测应用场景。NPX1传感器具备高精度压力、温度和电池电压测量功能，适用于极端温度环境下的长期稳定运行。
核心特点/优势
- 集成硅压阻式压力传感器、8位RISC处理器和低频输入模块
- 支持用户自定义编程，提供4K Flash存储空间
- 具备12位ADC，提供高精度压力测量
- 支持SPI输出，便于系统集成
- 低功耗设计，典型待机电流为600nA
- 支持多种压力范围：450 kPa、700 kPa、1400 kPa
- 内置温度传感器和温度保护功能
- 支持电池电压监测，精度达±6 LSB
- 具备过压保护功能（10×）
应用领域
- 远程胎压监测系统（RTPM）
- 汽车电子系统
- 工业压力监测与控制系统
选型指南/使用建议
NPX-C01767 提供三种压力范围选项：450 kPa（代码67）、700 kPa（代码68）、1400 kPa（代码69），均采用Tape and Reel包装形式。建议在-40°C至125°C的温度范围内使用，供电电压范围为2.1V至3.6V。使用时需注意LF接收通道和UHF发射通道的配置，确保系统稳定运行。
NPX-C01767 专用传感器选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 环 境 | ||
| 工作温度 | -40°C to 125°C | |
| 更多规格 | ||
| ADC位数 | 12 bit | |
| 输出 | SPI | |
| 传感器类型 | 胎压监测（TPMS） | |
| 供电电压范围 | 2.1V to 3.6V | |
| 典型供电电压 | 3.0V | |
| 内存 | 128 byte RAM, 128 byte EEPROM | |
| 压力分辨率 | 1.37 kPa/LSB（450 kPa）, 2.35 kPa/LSB（700 kPa）, 5.49 kPa/LSB（1400 kPa） | |
| 压力测量范围 | 100 to 450 kPa, 100 to 700 kPa, 0 to 1400 kPa | |
| 存储容量 | 4K byte Flash（用户应用）, 4K ROM（库函数） | |
| 存储温度范围 | -55°C to 125°C | |
| 封装形式 | Tape and reel | |
| 待机电流 | 600nA（典型值） | |
| 温度分辨率 | 1.0°C/LSB | |
| 温度测量精度 | ±6°C（-40°C to 125°C） | |
| 温度测量范围 | -40°C to 125°C | |
| 电池电压测量精度 | ±6 LSB（±10.8 mV/LSB） | |
| 输出类型 | SPI | |
| 过压保护 | 10× | |
| 选型代码 | 67（450 kPa）, 68（700 kPa）, 69（1400 kPa） |
