产品概述

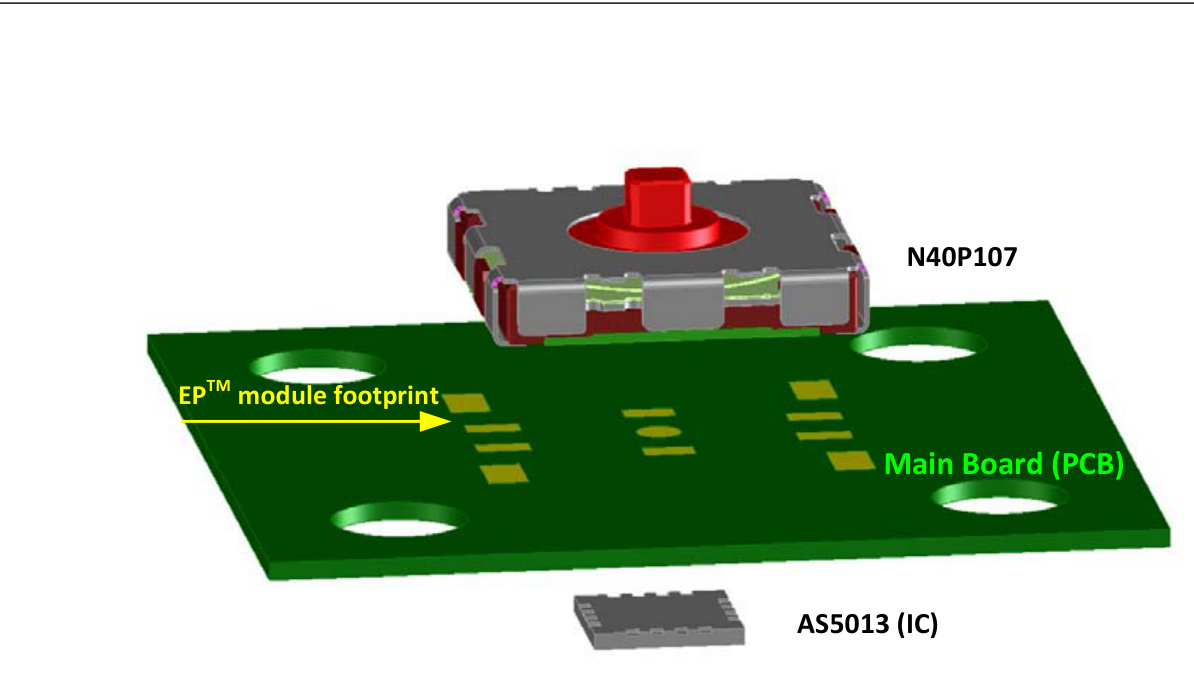

ams-OSRAM 艾迈斯欧司朗 N40P107 是一款基于无接触磁性运动检测的微型操纵杆模块。该模块采用无接触磁感应技术，通过集成的二维线性编码器 IC AS5013 实时监测旋钮内磁体的运动，并通过 I²C 接口输出 X 和 Y 坐标。模块内建机械式按下按钮，提供“选择”功能，适用于便携式电池供电设备。
核心特点/优势
- 超小外形设计
- XY 方向磁性运动半径可达 ±1mm
- 直接旋钮力反馈
- 集成机械式按下按钮
- 表面贴装（SMD）安装
- 高可靠性，无接触感应
- 易于使用，集成快速
应用领域
- 移动电话（特别是游戏）
- 遥控器
- 游戏机
- 模拟操纵杆（360度）
- MP3播放器
- PDA
- PND
- MID
- GPS
选型指南/使用建议
建议搭配 AS5013 编码器 IC 使用，适用于需要小型化、高可靠性用户界面的便携式设备。安装时采用 SMD 工艺，需注意工作温度范围为 -20~+70°C，存储温度范围为 -40~+85°C，湿度要求为 5~85% RH（非冷凝）。模块具备 IP5X 防护等级，适用于多种环境。
N40P107 专用传感器选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 更多规格 | ||
| XY方向操作力 | 0.35N (±0.10N) 或 0.55N (±0.15N) | |
| XY方向行程 | ±1.00mm (±10%) | |
| Z方向操作力 | 1.80N (±15%) | |
| Z方向行程 | 0.22mm (±0.05mm) | |
| 介电耐压 | ≥100Vac | |
| 传感器类型 | 操纵杆 | |
| 壳体材料 | LPC & PA46 | |
| 外壳材质 | 不锈钢或铜合金 | |
| 存储温度范围 | -40~+85°C | |
| 工作温度范围 | -20~+70°C | |
| 接触电阻 | ≤500mΩ | |
| 操作轴数 | 单轴 | |
| 绝缘电阻 | ≥100MΩ | |
| 输出类型 | I²C | |
| 防护等级 | IP 5X |
产品替代
找到 个替代产品
资料下载
N40P107 专用传感器资源附件
| 文件名称 | 大小 | 操作 |
|---|---|---|
| N40P107.pdf | 352.20 KB | 下载 |
温馨提示
若上述内容存在差异，请以产品手册为准。
