产品概述
TE Connectivity NB-PTCO-029 是一款高精度铂电阻温度传感器芯体（RTD Element），采用 Pt1000 设计，严格遵循 DIN EN 60751 国际标准。该产品专为极端温度环境下的精准测温需求设计，具备优异的线性度、重复性与长期稳定性，广泛适用于各类工业、医疗及科研级温度测量系统。
核心特点/优势
- 高精度保障：提供 Class A (F0.15) 及更高等级精度，确保复杂工况下测量数据的绝对可靠。
- 超宽温域覆盖：配合镀金镍丝引线可实现 -200°C 至 +600°C 的宽温测量，银丝引线版本最高耐温 300°C。
- 极速动态响应：针对流体介质优化，水流 (0.4 m/s) 环境下响应时间低至 0.2 秒，满足快速温控需求。
- 低自热效应：自热系数控制在 0.3~0.5 °C/mW，有效降低测量自偏差。
- 灵活适配性：提供 PTFC/PTFD/PTFF/PTFM 多种标准轮廓尺寸，支持不同安装空间与机械应力要求。
应用领域
- 工业自动化与过程控制
- 医疗仪器与生命支持设备
- HVAC 暖通空调与冷链物流
- 实验室精密测温与校准设备
- 汽车热管理与电池监测
- 半导体制造与洁净室监控
选型指南/使用建议

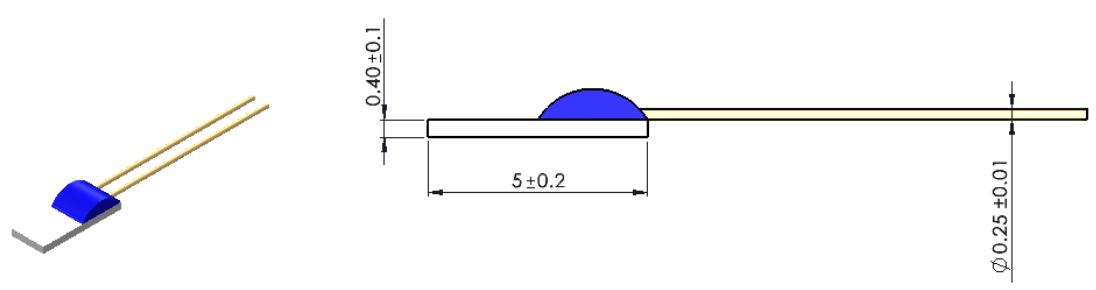

1. 外形选择：NB-PTCO-029 对应 PTFC 轮廓 (2.0 mm × 2.3 mm)，若安装空间受限可优先选用；较大或特殊安装需求可选 PTFD/PTFF/PTFM 系列。
2. 引线材质匹配：高温或长期稳定运行场景建议选用镀金镍丝（耐温上限 600°C）；成本敏感或低温场景可选银丝（耐温上限 300°C）。
3. 激励电流限制：高精度等级（Class A/T）需严格控制测量电流以防止自热影响精度，1000Ω 型号建议最大测量电流 ≤ 0.4 mA。
4. 响应时间说明：表中响应时间为芯体元件对比值，实际系统响应时间将因后续保护套管、导热介质及安装结构而异，设计时需结合系统热容进行综合校准。
5. 包装与采购：采用透明吸塑盒包装，标准起订量 (MOQ) 为 500 件/型号，支持批量采购与定制化参数配置。
NB-PTCO-029 RTD 元件选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 特 性 | ||
| 标称阻值 | 100 Ω; 1000 Ω | |
| 响应时间 | 0.2 s | |
| 环 境 | ||
| 工作温度 | -200 ~ 600℃ | |
| 更多规格 | ||
| 精度 | Class A (F 0.15); Class B (F 0.3); Class C (F 0.6); Class AA or T (F 0.1) | |
| Certifications | DIN EN 60751 | |
| Self-Heating Coefficient | 0.3 °C/mW | |
| Temperature Coefficient of Resistance | 3850 ppm/℃ | |
| Wiring Configuration | Au-coated Ni-wire; Ag-wire |
资料下载
NB-PTCO-029 RTD 元件资源附件
| 文件名称 | 大小 | 操作 |
|---|---|---|
| NB-PTCO-029 | 840.83 KB | 下载 |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
