产品概述
755A型增量式旋转编码器是ACCU-CODER系列中的一款高性能反馈设备，采用光学原理，具有小巧的1.5英寸金属外壳，适用于多种工业自动化和精密控制场景。该编码器提供高达30,000 CPR的分辨率，频率响应可达1MHz，支持多种输出类型，包括NPN集电极开路输出、推拉输出和差动线驱动输出。其全金属结构和轴封滚珠轴承设计确保了长期稳定运行。
核心特点/优势
- 体积小巧（1.5英寸直径），便于集成
- 频率响应高达1MHz，适用于高速控制应用
- 支持多种操作温度范围（标准、低温、高温），适应性强
- 提供高达30,000 CPR的分辨率，满足高精度需求
- 多种输出类型可选，兼容性强
- 全金属外壳和精密滚珠轴承设计，耐用性高
- 符合多项欧洲抗干扰标准，适用于复杂电磁环境
应用领域
- 伺服电机控制
- 机器人技术
- 医疗诊断器械
- 专业包装机械
- 数字绘图仪
- 打印机
- 排版和印刷机

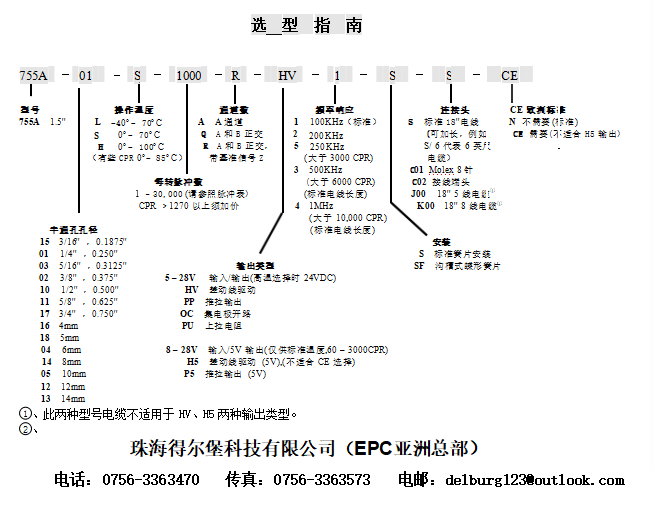

选型指南/使用建议
755A型编码器提供多种CPR选项和温度范围选择，用户可根据具体应用场景进行选型。对于高温环境（0°C到+100°C或0°C到+85°C），建议联系厂家确认可用型号。此外，部分CPR型号不适用于HV、H5输出类型，选型时需注意。
美国EPC编码器 755A型 增量式旋转编码器选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 更多规格 | ||
| 储藏温度范围 | -25°C到+85°C | |
| 基准脉冲 | 每转输出一个脉冲 | |
| 外壳材质 | 黑色防腐漆金属外壳 | |
| 安装方式 | 4个伺服安装选择，法兰安装选择 | |
| 工作原理 | 光学 | |
| 抗干扰性 | 符合BS EN61000-4-2，IEC 801-3，BS EN61000-4-4，DDENV 50141，DDENV 50204，BSEN55022标准 | |
| 抗震耐受 | 50g @ 11ms | |
| 振动耐受 | 10g @ 58-500 Hz | |

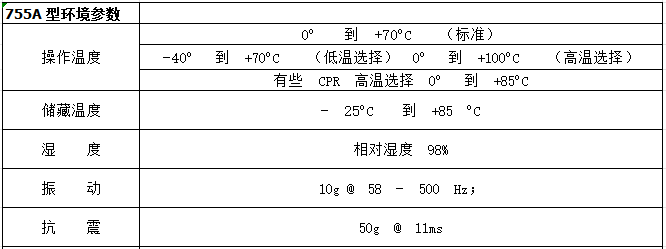

| 操作温度范围 | 0°C到+70°C（标准）；-40°C到+70°C（低温选择）；0°C到+100°C（高温选择） | |
| 最高转速 | 7500转/分 | |
| 最高频率响应 | 1MHz | |
| 每转脉冲数 (CPR) | 30,000 | |
| 直径 | 1.5英寸 | |
| 相对湿度 | 98% | |
| 精度 | 200-1999 CPR：0.017°（1.0弧度分）；2000-3000 CPR：0.01°（0.6弧度分）；3000 CPR以上：附加插值误差0.005° | |
| 编码器类型 | 增量式旋转编码器 | |
| 转轴材料 | 不锈钢 | |
| 轴承类型 | ABEC双封闭精密滚珠轴承 | |

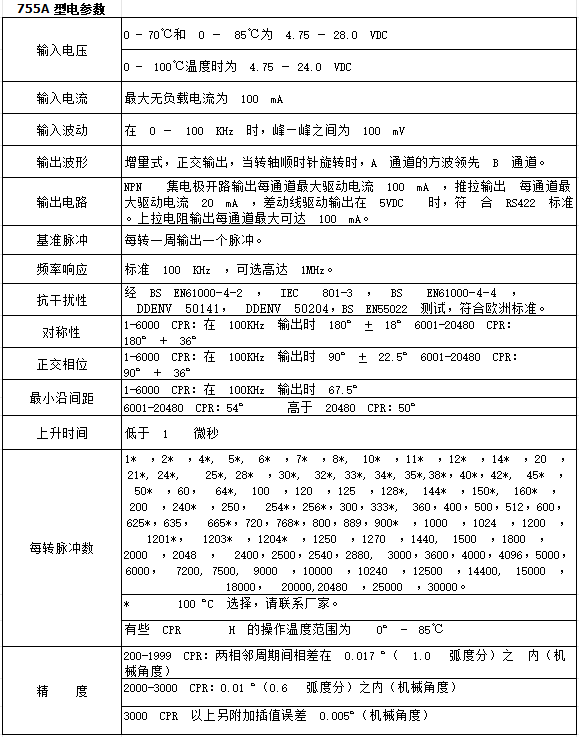

| 输入电压范围 | 4.75-28.0VDC（0-70°C和0-85°C）；4.75-24.0VDC（0-100°C） | |
| 输入电流 | 最大无负载电流为100mA | |
| 输出波形 | 增量式，正交输出 | |
| 输出类型 | NPN集电极开路输出，推拉输出，差动线驱动输出（符合RS422标准） | |
| 重量 | 3.10盎司 |
产品替代
找到 个替代产品
资料下载
美国EPC编码器 755A型 增量式旋转编码器资源附件
| 文件名称 | 大小 | 操作 |
|---|---|---|
| 755A Shaft | 176.08 KB | 下载 |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
