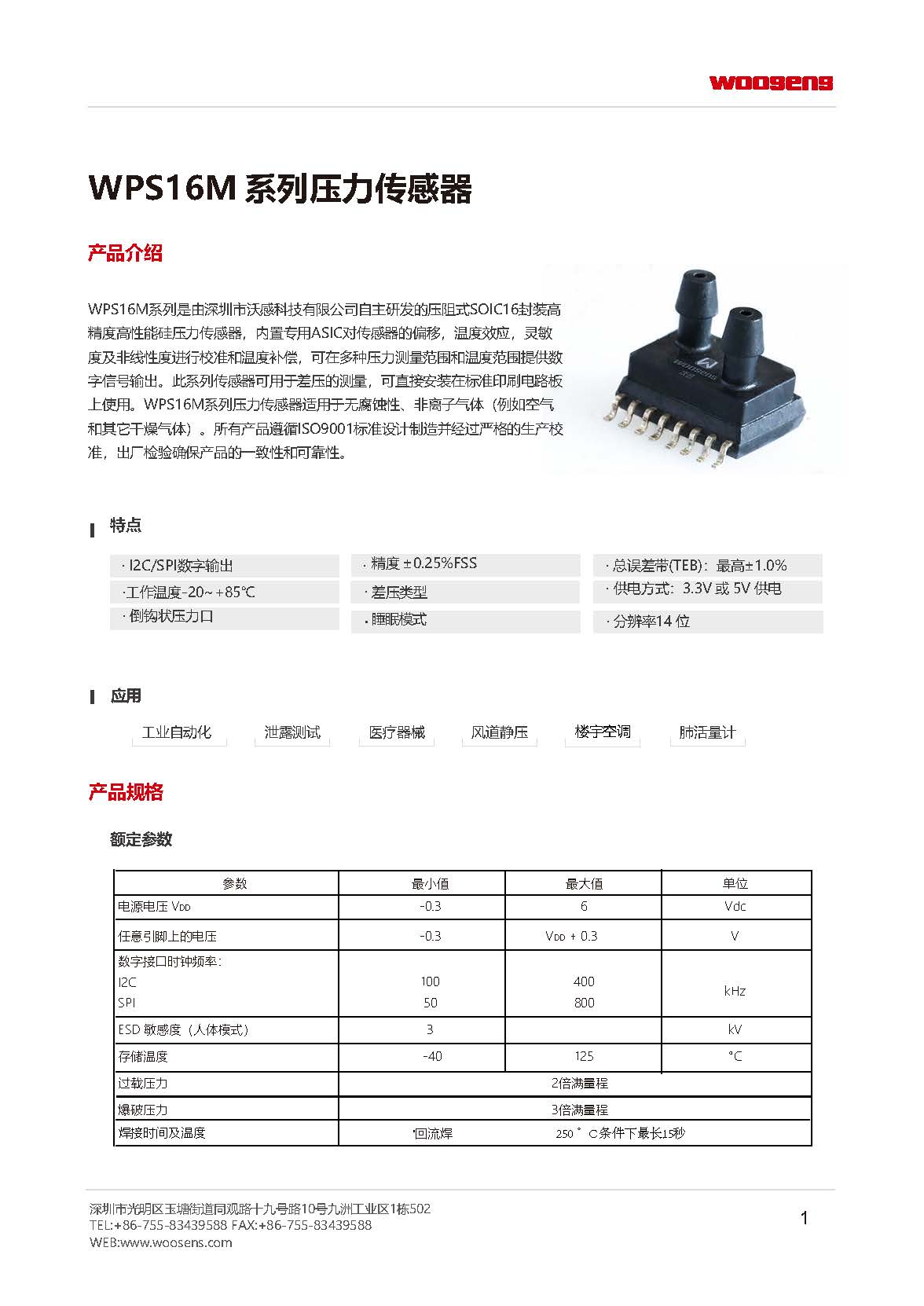

产品概述
WPS16M系列是由深圳市沃感科技有限公司自主研发的压阻式SOIC16封装高精度高性能硅压力传感器。该传感器内置专用ASIC对传感器的偏移、温度效应、灵敏度及非线性度进行校准和温度补偿，可在多种压力测量范围和温度范围内提供数字信号输出。此系列传感器可用于差压测量，可直接安装在标准印刷电路板上使用，适用于无腐蚀性、非离子气体（如空气和其它干燥气体）。所有产品遵循ISO9001标准设计制造，并经过严格的生产校准和出厂检验，确保产品的一致性和可靠性。
核心特点/优势
- 支持I2C/SPI数字输出，通信灵活
- 高精度：±0.25%FSS
- 宽工作温度范围：-20~+85℃
- 差压测量，适用于多种工业和医疗场景
- 支持3.3V或5V供电，适应性强
- 14位分辨率，提供高精度测量
- 具备睡眠模式，降低功耗
- 倒钩状压力口设计，便于安装和密封
- 内置诊断功能，确保系统运行稳定
应用领域
- 工业自动化
- 泄露测试
- 医疗器械
- 风道静压
- 楼宇空调
- 肺活量计

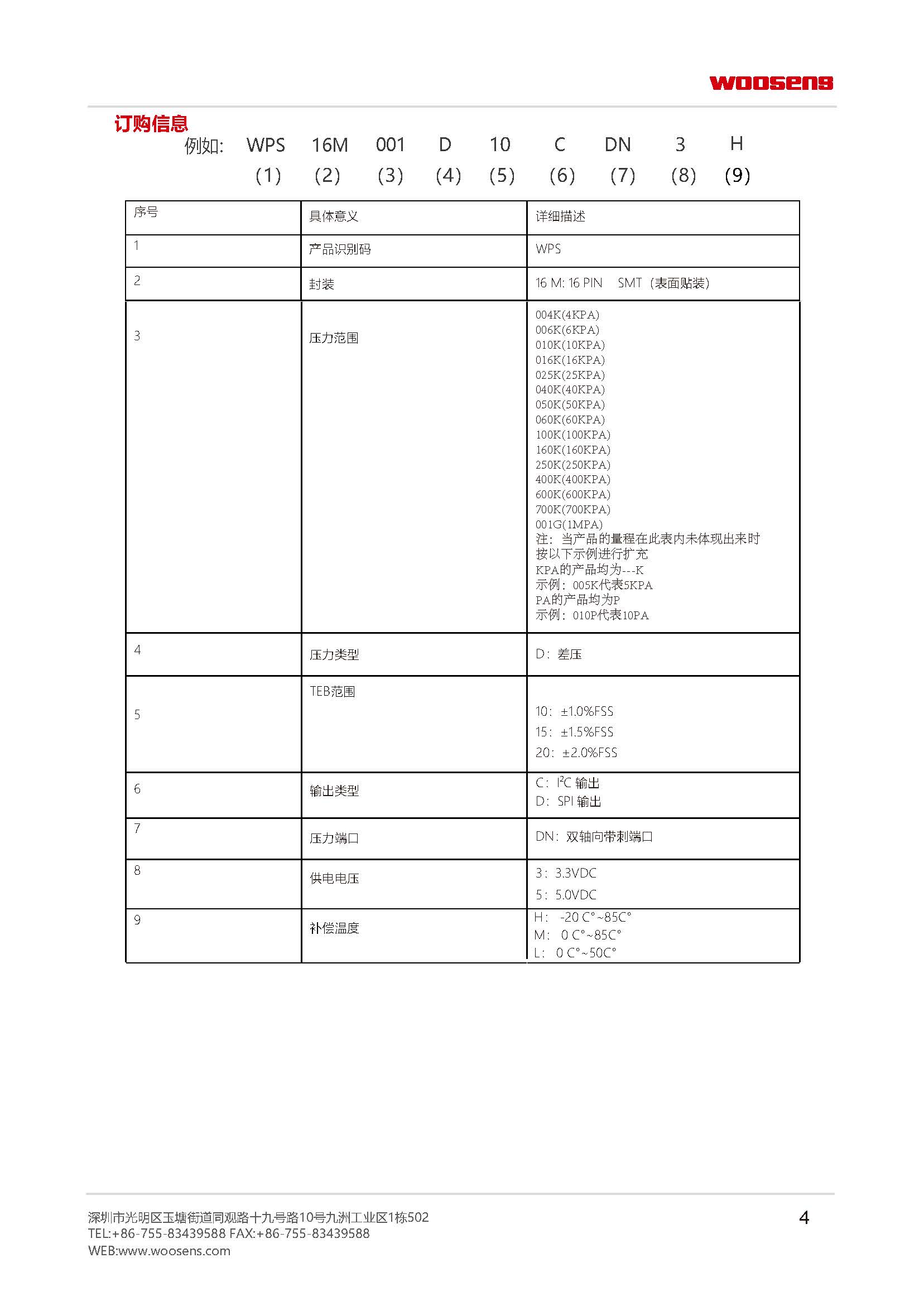

选型指南/使用建议

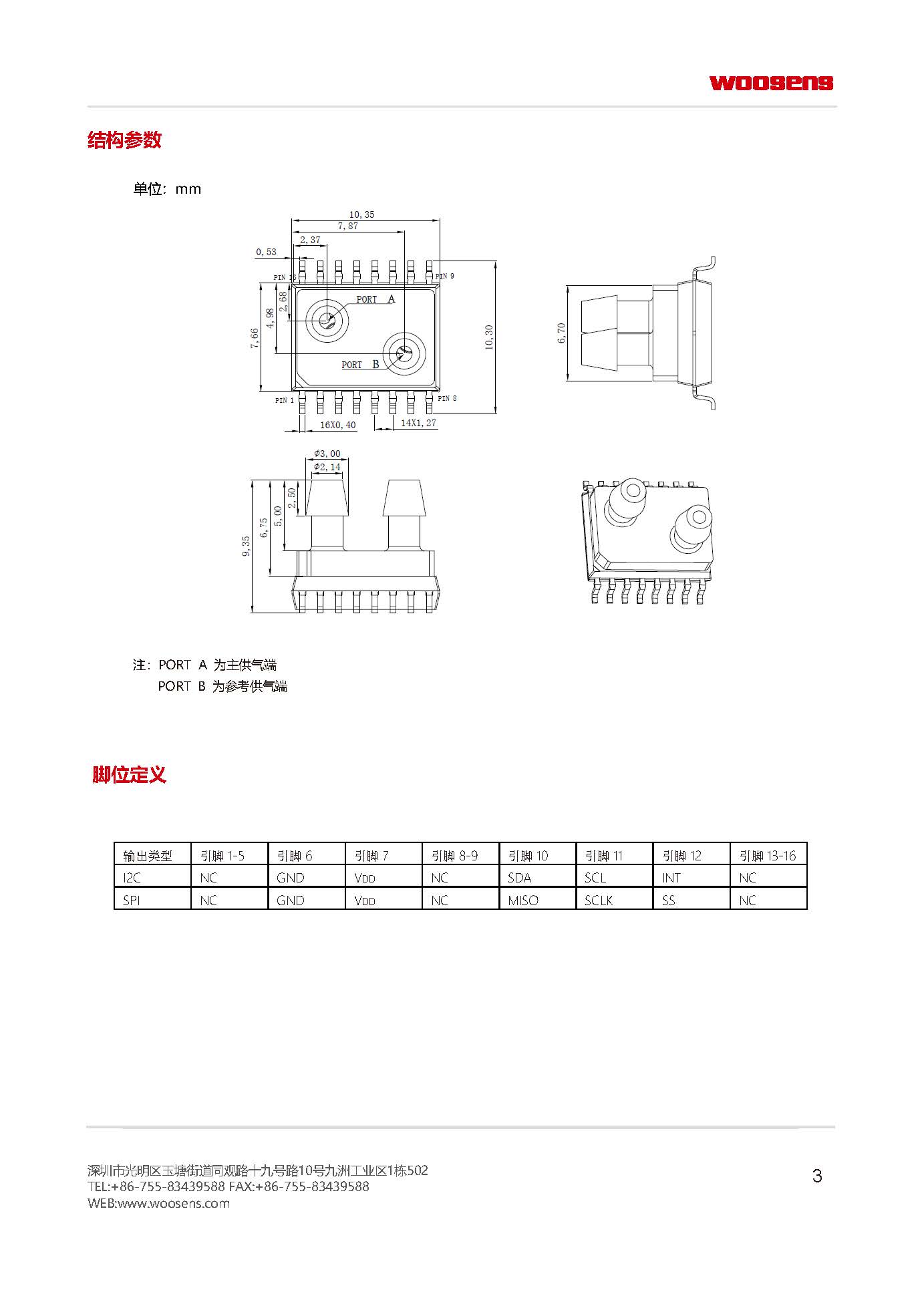

建议根据具体应用需求选择合适的压力范围（如4kPa、10kPa、25kPa等）、供电电压（3.3V或5V）、通信接口（I2C或SPI）以及补偿温度范围（0~50℃或0~85℃）。传感器应避免在腐蚀性或离子气体环境中使用，建议将压力口A朝下安装以防止颗粒进入。焊接时应控制在250°C条件下最长15秒，以确保封装完整性。

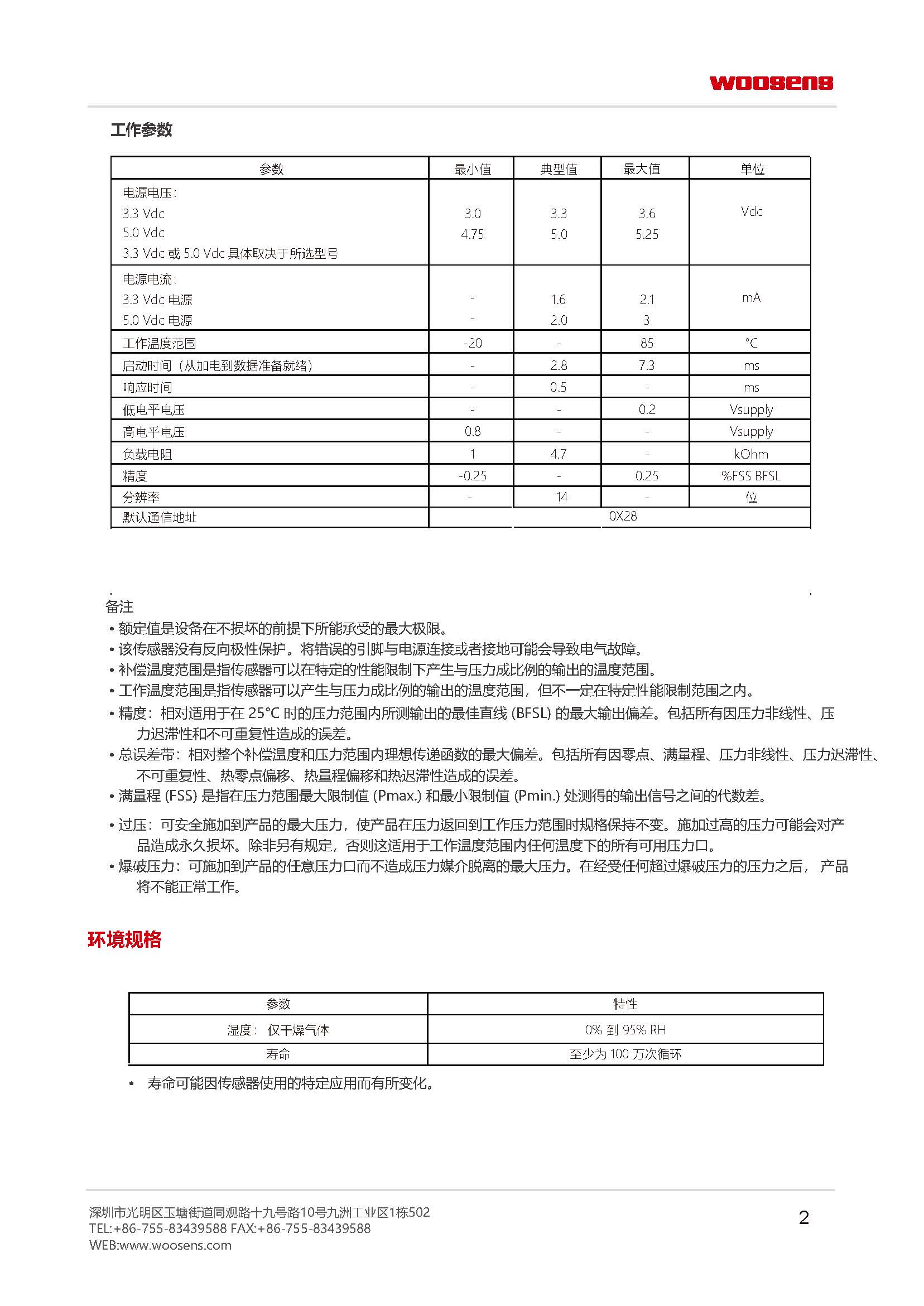

WPS16M 系列 压力传感器选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 性 能 | ||
| 精度 | ±0.25%FSS | |
| 过载压力 | 2倍满量程 | |
| 环 境 | ||
| 工作温度 | -20~+85℃ | |
| 更多规格 | ||
| 供电电压 | 3.3V或5V | |
| 分辨率 | 14位 | |
| 压力口类型 | 倒钩状压力口 | |
| 压力类型 | 差压 | |
| 启动时间 | 2.8~7.3ms | |
| 响应时间 | 0.5ms | |
| 存储温度范围 | -40~125℃ | |
| 寿命 | 至少100万次循环 | |
| 总误差带（TEB） | ±1.0% | |
| 焊接时间 | 最长15秒 | |
| 焊接温度 | 250°C | |
| 爆破压力 | 3倍满量程 | |
| 电源电流 | 1.6~3.0mA | |
| 通信接口 | I2C/SPI | |
| 默认通信地址 | 0x28 |
产品替代
找到 个替代产品
资料下载
WPS16M 系列 压力传感器资源附件
| 文件名称 | 大小 | 操作 |
|---|---|---|
| WPS16M系列压力传感器 | 8.77 MB | 下载 |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
