PT5A-100-S47-FR-10K-M6
-
Measurement Specialties
-
请咨询供应商
-
TE Connectivity Sensor Solutions 泰科电子
产品概述

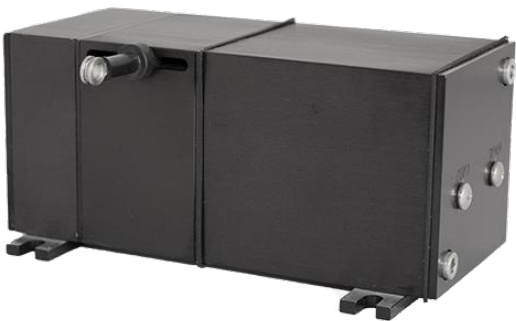

Measurement Specialties PT5A-100-S47-FR-10K-M6 是一款工业级线性电位计传感器，采用独特的热塑性电缆（V62），具有几乎无限的疲劳寿命，适用于高循环和恶劣环境应用。该传感器提供0-100英寸的绝对线性位置测量，具备高精度、高重复性和优异的环境适应性。
核心特点/优势
- 采用V62热塑性电缆，具有卓越的疲劳寿命和耐用性
- 提供±0.25%的高精度和±0.02%的重复性
- 支持四种电缆出口方向，安装灵活
- IP67和NEMA 6防护等级，适用于恶劣工业环境
- 可在-40°C至90°C范围内稳定工作
- 支持桥式电路输出选项
应用领域
- 工业自动化系统中的位置监测
- 重型机械和设备的位置反馈
- 机器人技术中的线性位置检测
- 高循环应用中的位移测量
选型指南/使用建议
PT5A系列提供多种配置选项，包括测量范围（0-10至0-250英寸）、电缆材质（不锈钢或热塑性）、输出信号（500Ω、1KΩ、5KΩ、10KΩ或桥式电路）、电缆出口方向和电气连接方式。建议根据具体应用需求选择合适的精度等级和电缆类型。安装时应确保电缆张力不超过最大值，并避免超过最大电缆速度和加速度。
PT5A-100-S47-FR-10K-M6 Motion & Position SensorsSensors选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 更多规格 | ||
| 产品型号 | PT5A-100-S47-FR-10K-M6 | |
| 分辨率 | 实质无限 | |
| 外壳材质 | 硬阳极氧化铝 | |
| 工作温度范围 | -40°C 至 90°C | |
| 最大加速度 | 5g | |
| 最大电缆速度 | 300 英寸/秒 | |
| 测量范围 | 0-100 英寸 | |
| 电缆材质 | 热塑性塑料（V62） | |
| 精度 | ±0.25% | |
| 输入电阻 | 10K 欧姆 | |
| 输出信号类型 | 电压分压器（电位计） | |
| 重复性 | ±0.02% | |
| 重量 | 5 磅（最大） | |
| 防护等级 | IP67, NEMA 6 |
产品替代
找到 个替代产品
资料下载
PT5A-100-S47-FR-10K-M6 Motion & Position SensorsSensors资源附件
| 文件名称 | 大小 | 操作 |
|---|---|---|
| ENG_DS_PT5A_A-3237213 | 738.53 KB | 下载 |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
