PT1MA-20-UP-420E-M6
-
Measurement Specialties
-
请咨询供应商
-
TE Connectivity Sensor Solutions 泰科电子
产品概述

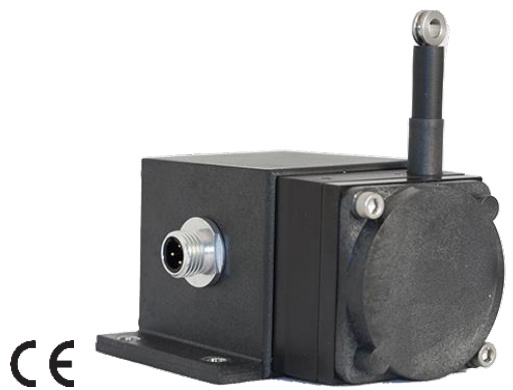

Measurement Specialties PT1MA-20-UP-420E-M6 是一款工业级线性电位计，提供 4...20 mA 或 0...20 mA 输出信号，适用于 0 到 50 英寸的绝对线性位置测量。该传感器采用紧凑设计，具有 IP65 和 NEMA 4 防护等级，适用于恶劣工业环境。
核心特点/优势
- 提供 4...20 mA 和 0...20 mA 输出信号选项，支持 2 线制和 3 线制配置
- 测量范围从 2 英寸到 50 英寸，支持可调零点和量程
- 高精度 ±0.15% 满量程，重复性 ±0.05%
- 尼龙涂层不锈钢测量电缆，耐用性强
- IP65 / NEMA 4 防护等级，适用于户外和工业环境
- 支持多种电气连接选项和电缆出口方向
应用领域
- 工业自动化系统
- 机械控制和位置反馈
- 重型设备监测和定位
- 过程控制和液压系统
选型指南/使用建议
选择 PT1MA 时，需根据实际测量范围（2 到 50 英寸）和输出信号类型（4...20 mA 或 0...20 mA）进行配置。建议根据应用环境选择合适的电缆出口方向和电气连接方式。产品支持多种安装和配置选项，适用于需要高精度和可靠性的工业场景。
PT1MA-20-UP-420E-M6 Motion & Position SensorsSensors选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 更多规格 | ||
| 分辨率 | 实质无限 | |
| 外壳材质 | 玻璃填充聚碳酸酯和黑色阳极氧化铝 | |
| 工作温度范围 | -17°C 到 90°C (0°F 到 200°F) | |
| 振动耐受 | 最高 10g 至 2000 Hz | |
| 最大加速度 | 3g 到 11g | |
| 测量范围 | 0-2 到 0-50 英寸 (0-50.8 到 1270 mm) | |
| 电位计寿命 | 2,500,000 到 250,000 次循环 | |
| 电缆直径 | 0.019 英寸 (0.48 mm) 尼龙涂层不锈钢 | |
| 电路保护 | 最大 38 mA | |
| 精度 | ±0.28% 到 ±0.15% 满量程 | |
| 绝缘阻抗 | 最小 100 MΩ @ 100 VDC | |
| 负载电阻 | (环路供电电压 - 8)/0.020 | |
| 输入电压 | 见订货信息 | |
| 输入电流 | 最大 20 mA | |
| 输出信号 | 4...20 mA (2线制) 和 0...20 mA (3线制) | |
| 重复性 | ±0.05% 满量程 | |
| 重量 | 最大 1 磅 (0.45 kg) | |
| 防护等级 | IP65 / NEMA 4 |
产品替代
找到 个替代产品
资料下载
PT1MA-20-UP-420E-M6 Motion & Position SensorsSensors资源附件
| 文件名称 | 大小 | 操作 |
|---|---|---|
| ENG_DS_PT1MA_A-3011360 | 633.57 KB | 下载 |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
