ams OSRAM SFH 2770 A01 Photodiodes
光电二极管 CHIPLED
分享
2026-02-13 08:09:40
-
登录 后询价或查看价格
-
SFH 2770 A01
-
ams OSRAM
-
请咨询供应商
-
ams-OSRAM 艾迈斯欧司朗
产品概述
ams OSRAM SFH 2770 A01 是一款高精度环境光光电二极管，采用0805封装，适用于需要精确光检测的工业和消费类应用。该器件具有接近人眼响应的光谱特性，适用于环境光传感器和工业自动化系统。
核心特点/优势
- 接近人眼光谱响应，提供更自然的光检测效果
- 高精度光电流输出，适用于宽范围照度检测
- 低暗电流，提高测量精度
- 符合AEC-Q102标准，适用于汽车级应用
- 小尺寸SMT封装，便于集成
- 高ESD耐受能力（2 kV）
- 宽工作温度范围（-40°C ~ 100°C）
应用领域
- Ambient Light Sensors
- Industrial Automation (Machine Controls, Light Barriers, Vision Controls)
选型指南/使用建议

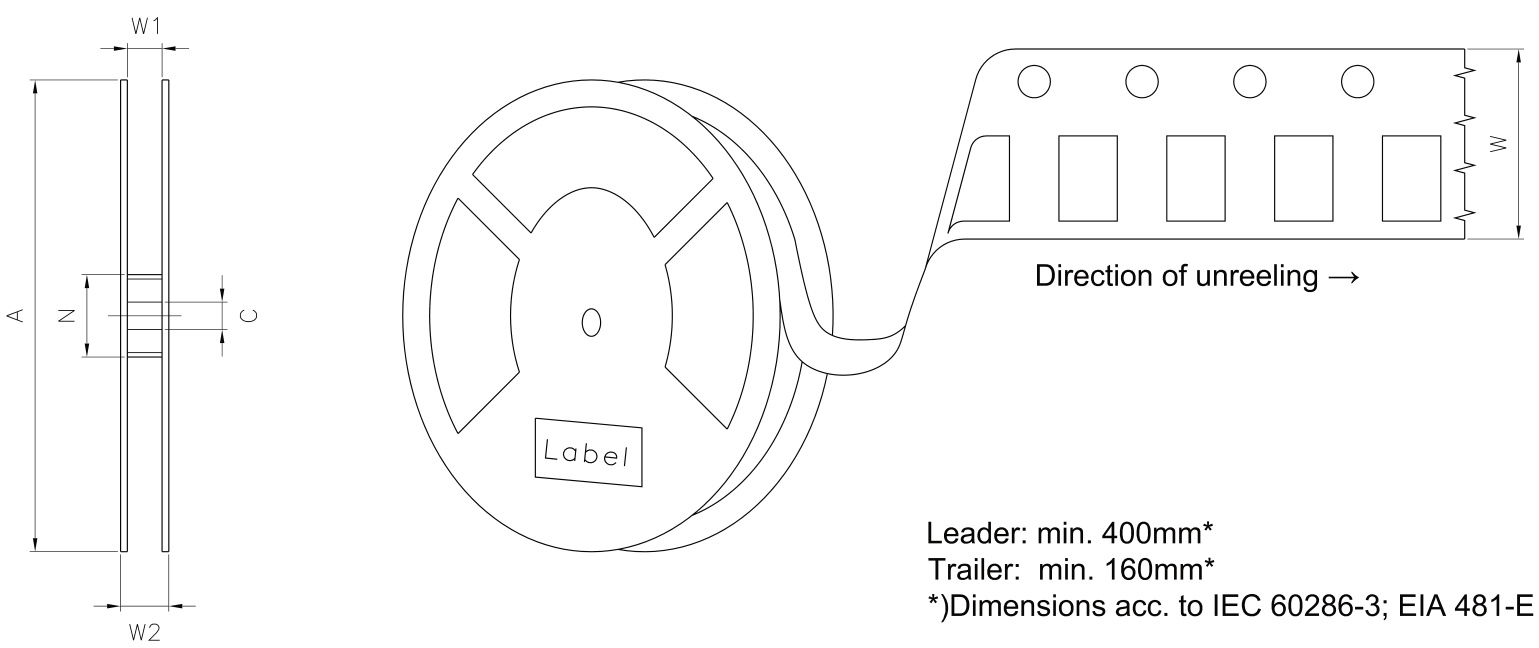

该器件适用于需要高精度环境光检测的应用场景，推荐在-40°C至100°C的温度范围内使用。采用Reel包装，每卷3000个器件，适用于SMT自动贴装。回流焊工艺需符合MSL Level 3标准，建议参考JEDEC J-STD-020E规范。
SFH 2770 A01 Photodiodes选型参数
| 规格项 | 参数值 | 勾选搜索替代 |
| 更多规格 | ||
| ESD耐受电压 | 2 kV | |
| 产品种类 | 光电二极管 | |
| 光谱灵敏度范围 | 480 ... 650 nm | |
| 典型光电流 (1000 lx) | 0.1 μA | |
| 典型暗电流 | 0.005 nA (max. 0.15 nA) | |
| 典型照度范围 | 5 ... 100000 lx | |
| 响应时间 (上升/下降) | 500 ns / 500 ns | |
| 商标 | ams OSRAM | |
| 存储温度范围 | -40°C ~ 100°C | |
| 封装 | Reel | |
| 封装尺寸 | 2.0 mm × 1.25 mm × 0.8 mm | |
| 封装类型 | 0805, 无色透明环氧树脂 | |
| 工作温度范围 | -40°C ~ 100°C | |
| 工厂包装数量 | 3000 | |
| 最大反向电压 | 2V | |
| 最大灵敏度波长 | 560 nm | |
| 有效光敏面积 | 0.16 mm² | |
| 温度系数 (短路电流) | 0.02%/K | |
| 湿度敏感性 | Yes | |
| 电容 | 42 pF |
产品替代
找到 个替代产品
资料下载
SFH 2770 A01 Photodiodes资源附件
| 文件名称 | 大小 | 操作 |
|---|---|---|
| SFH 2770 A01_EN | 855.14 KB | 下载 |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
