 从60年代开始，广泛采用频敏变阻器来代替起动电阻以控制绕线转子异步电动机的起动。频敏变阻器是一种静止的无触点电磁元件，利用它对频率的敏感而自动变阻。频敏变阻器实质上是一个铁损很大的三相电抗器，其结构类似于没有二次绕组的三相变压器。下面Ameya360电子元器件采购网给大家介绍一下“什么叫频敏变阻器，频敏变阻器主要用于什么控制”。

　　一、什么叫频敏变阻器

　　频敏变阻器是一种等值阻抗随频率降低而减小的变阻器。用于平滑起动绕线式异步电动机。是一个铁芯损耗很大的三相电抗器，铁芯由一定厚度的多块实心铁板或钢板叠成，一般做成三柱式，每柱上绕有一个线圈，三相线圈连成星形然后接到绕线异步电动机的转子电路中，在频敏变阻器的线圈中通过转子电道，它在铁芯中产生交变磁通在，在交变磁通的作用下，铁芯中就会产生涡流涡流使铁芯发热。

　　频敏变阻器是一种无触点电磁元件，相当于一个等值阻抗。在电动机起动过程中，由于等值阻抗随转子起动电流中高频成分的减小而自动下降以达到自动变阻，从而只需用一级变阻器，就可以把电动机平稳起动起来。

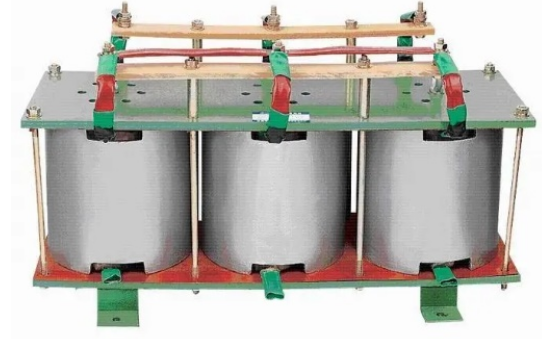

　　变阻器实质上是一个铁芯损耗非常大的三相电抗器。它由用数片E型钢板叠合成的铁芯及线圈两个主要部分组成。钢板间夹以垫圈，保持片间距离，以利散热。

　　二、频敏变阻器主要用于什么控制

　　频敏变阻器是一种等值阻抗随频率降低而减小的变阻器。用于平滑起动绕线式异步电动机。
