EPC 15T型 10000 脉冲编码器：相控阵雷达上应用

EPC编码器15T型10000脉冲（每转10000脉冲）是一款经济型增量式通孔编码器，凭借高分辨率、紧凑尺寸与灵活安装特性，在相控阵雷达中主要用于天线座伺服系统的位置与速度反馈，适配中小型雷达或对成本敏感的地面/舰载雷达场景，可满足方位角/俯仰角的精准定位与动态跟踪需求。以下从核心应用、技术适配、实施要点与优化方案展开说明：

一、核心应用场景

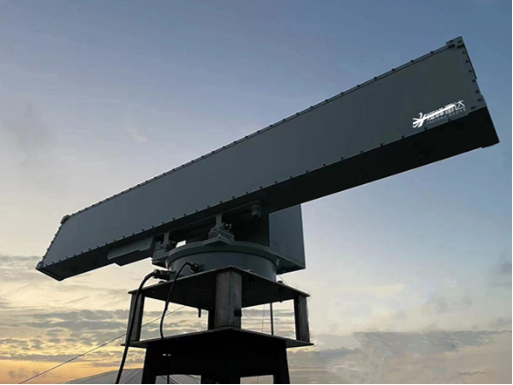

1. 天线座方位/俯仰轴伺服反馈

￮ 适配中小型相控阵雷达的旋转扫描系统，每转10000脉冲对应角度分辨率约0.036°/脉冲，通过四倍频处理可提升至0.009°/脉冲，满足±0.01°级定位精度要求。

￮ 用于驱动电机（如直驱电机、伺服电机）的闭环控制，实时反馈转轴位置与转速，保障雷达快速扫描与目标连续跟踪。

2. 移相器/子阵位置微调

￮ 部分相控阵雷达的子阵或移相器需机械微调以补偿阵面误差，15T型编码器可提供高精度位移反馈，配合伺服系统实现亚角度级调整，提升波束指向精度。

3. 冗余备份与故障切换与绝对式编码器或旋转变压器组成双冗余测量系统，在主编码器故障时无缝切换，保障雷达持续工作，适配军工场景的高可靠性要求。

二、技术特性与雷达适配性

三、实施要点与安装规范

1. 机械安装

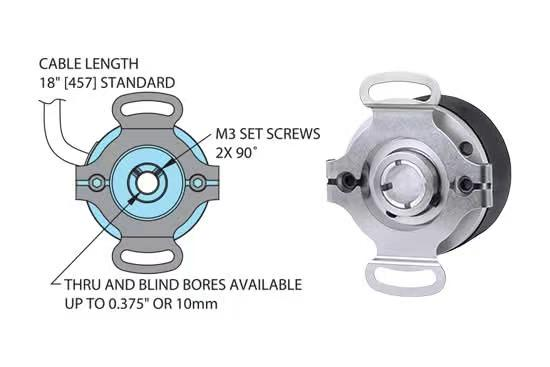

￮ 同轴度控制：编码器与电机轴同轴度≤0.1mm，避免径向跳动导致信号误差；采用柔性安装座吸收轴向/径向偏差。

￮ 刚性连接：优先通过联轴器或直连方式固定，减少齿轮传动间隙，提升反馈精度。

2. 信号处理与系统集成

￮ 信号放大与四倍频：使用差分接收器（如75176芯片）处理A/B相信号，通过四倍频电路提升分辨率至40000计数/转。

￮ 零位校准：利用Z相脉冲与雷达北向参考脉冲（NRP）同步，实现绝对位置复位，保障每次开机的位置一致性。

￮ 抗干扰设计：采用屏蔽电缆，远离雷达发射机等强干扰源，布线长度控制在10m以内，降低信号衰减与噪声干扰。

3. 性能优化

￮ 配合伺服驱动器的PID参数整定，提升系统响应速度，适配雷达快速扫描需求（如10°/s~30°/s转速）。

￮ 选用120℃高温选项，适配伺服电机高功率输出场景，保障长时间连续工作稳定性。

四、适用边界与进阶方案

1. 适用边界

￮ 适合中小型雷达或对成本敏感的项目；大型远程相控阵雷达（如预警雷达）建议搭配24位以上绝对式编码器，以满足更高精度（±0.0001°级）要求。

￮ 极端辐射环境（如太空雷达）需额外加装抗辐射屏蔽，或选用宇航级编码器替换。

2. 进阶优化方案

￮ 双编码器冗余：15T型增量编码器+绝对式编码器（如EPC A36R），兼顾成本与可靠性，适配军工场景。

￮ 数据融合算法：结合陀螺仪、倾角传感器数据，通过卡尔曼滤波优化位置测量精度，补偿动态误差。

五、总结

EPC 15T型10000脉冲编码器以高分辨率、紧凑设计与灵活安装，在相控阵雷达中可高效实现天线座伺服反馈、子阵微调与冗余备份功能，适配中高精度与成本敏感场景。实施时需注重机械同轴度控制、信号抗干扰设计与系统校准，必要时通过冗余配置或算法优化进一步提升性能。
