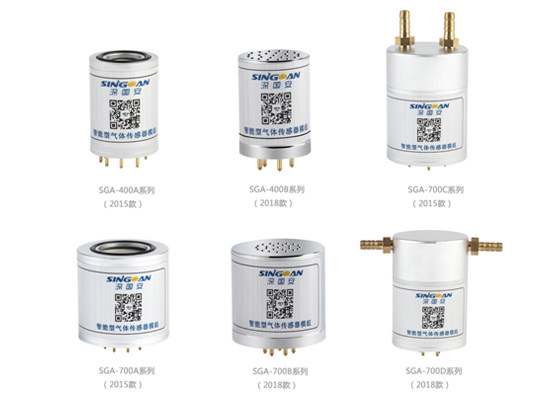

免标定智能型气体传感器模组（0-5V电压和TTL串口双信号输出）
产品分类 : 可燃气体传感器模组
型号 : SGA-700-EX
产品描述 : SGA-700-EX智能型可燃气体传感器模组是深国安电子为解决客户对不同气体、不同量程、不同行业需求所研发的一款跨时代气体检测产品。SGA-700-EX智能型可燃气体传感器模组不像普通的传感器那样：信号小（输出nA级信号） 、一致性差（每个传感器的输出值都不同）、易受温湿度环境干扰。也不像气体检测仪那样：体积大、价格昂贵。
产品简介
SGA-700-EX智能型可燃气体传感器模组是深国安电子为解决客户对不同气体、不同量程、不同行业需求所研发的一款跨时代气体检测产品。SGA-700-EX智能型可燃气体传感器模组不像普通的传感器那样：信号小（输出nA级信号）、一致性差（每个传感器的输出值都不同）、易受温湿度环境干扰。也不像气体检测仪那样：体积大、价格昂贵。深国安运用多年技术经验，先将气体传感器进行信号放大、数据处理、智能计算后，再进行温湿度全量程补偿、外加99.999%纯度的标准气体校正。因此，体积更小、价格更低、性能更稳定。客户购买后，无需任何操作，可直接采集处理后的标准信号，上传到控制主机、PLC等系统上。方便快捷、节约成本。
SGA-700-EX智能型可燃气体传感器模组可直接输出0.4-2V、0-1.6V、0-4V、0-5V等电压信号，还预留有串口信号，且产品直径只有33.5mm，是目前市场上体积最小、功能最强大的一款产品。因其出色的性能和可靠性，广泛应用于科研、气体监测等领域。
产品特点
● 可对应上百种可燃及有毒气体；
● 本质安全型电路设计，安全可靠；
● 市面上最小的气体传感器模组，直径仅有33.5mm；
● 专业精选、原装进口，兼容红外、电化学、催化、半导体等多种传感器；● 自带温度补偿，出厂精准标定，使用时无需再标定；
● 电压和串口同时输出特点，方便客户调试及使用；
● 最简化的外围电路，生产简单、操作方便；
产品参数
| 检测气体 | 可燃气体 | ||
| 化 学 式 | EX | ||
| 检测原理 | 半导体式、催化燃烧式、红外线式、热传导式 | ||
| 量 程 | 0－5000PPM、10000PPM、20000PPM、0－100%LEL、0－5%VOL、0-100%VOL可选 | ||
| 分 辨 率 | 50PPM、100PPM、0.1%LEL、0.1%VOL、1%VOL可选（根据量程和传感器而定） | ||
| 输出信号 | 0.4-2VDC(常规)、0-1.6VDC、0-4VDC、0-5VDC可选 | ||
| 设计标准 | GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》 | ||
| 执行标准 | GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 》Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》 | ||
| 数字信号格式 | 数据位：8 停止位：1 校验位：无 | ||
| 工作电压 | 5V±1% | 外壳材质 | 铝合金 |
| 精 度 | ≤±3% | 防爆等级 | 本质安全型 |
| 响应时间 | ≤30S（T90） | 防护等级 | IP65 |
| 重 复 性 | ≤±2% | 预热时间 | 30S |
| 线性误差 | ≤±2% | 输出接口 | 7PIN |
| 零点漂移 | ≤±1%（F.S/年） | 波 特 率 | 9600 |
| 工作温度 | ～+50℃(特殊要求请咨询) | 安装方式 | 7脚拔插式 |
| 工作湿度 | ≤95%RH无结露 | 重 量 | 200g |
| 工作压力 | 86～106Kpa | 设计寿命 | 2～5年（根据传感器而定） |
| 功 耗 | ≤50mA(催化≤100mA) | 尺 寸 | Φ33.5*31mm(引脚除外) |
使用注意事项
智能型气体传感器模组设计有7只管脚，采用插拔方式安装在传感器插座上，为保证连接可靠，应当选择使用专用插孔。插孔应当按管脚对应方式布置，插孔应当垂直安装，焊接牢固。根据用户的特殊要求，可以不使用管脚拔插方式，而采用外部引线方式，引线型号为ZR-BVR0.75，线长一般不超过150mm。在有防爆要求的工作现场，安装前，必须关闭传感器所连接设备的电源
